Welche Abmessungen der Markisenwalze für eine ordnungsgemäße Systemanpassung wichtig sind

Wenn Sie eine Markisenrolle austauschen oder neu entwickeln, sollten Sie wissen, welche Abmessungen der Markisenrolle für eine ordnungsgemäße Systemanpassung wichtig sind. ist ein wichtiger Teil des Prozesses. Eine Rolle mag wie eine kleine und einfache Komponente aussehen, aber ihre Abmessungen beeinflussen, wie sie in der Baugruppe sitzt, die Führung berührt, mit der Welle verbunden ist und sich während des Betriebs bewegt. Allein die Auswahl aufgrund des Aussehens kann daher zu Problemen bei der Installation führen.

Bei einziehbaren Markisen, Terrassen-Sonnenschutzsystemen, Wohnmobil-Markisen, Faltkonstruktionen und ähnlichen Mechanismen sollte die Rolle als Teil der Gesamtbaugruppe betrachtet werden. Durchmesser, Breite, Bohrung, Achsposition, Profil und verfügbarer Einbauraum erzählen alle einen anderen Teil der Geschichte.

Das Ziel besteht nicht darin, alle möglichen Messungen zu erfassen. Es geht darum, die Dimensionen zu identifizieren, die sich tatsächlich auf Passform und Bewegung auswirken.

Warum Rollenabmessungen gemeinsam berücksichtigt werden müssen

Eine Walze funktioniert nicht von alleine. Normalerweise funktioniert es mit einer Welle, Halterung, einem Lager oder einer Buchse, einer Führung, einer Schiene, einem Rahmen oder einer anderen beweglichen Komponente.

Das Ändern einer Bemaßung kann Auswirkungen auf einen anderen Teil der Baugruppe haben.

Beispielsweise kann ein anderer Raddurchmesser die Position der beweglichen Struktur relativ zur Führung verändern. Ein breiteres Rad könnte eine nahegelegene Halterung behindern. Eine andere Bohrung kann dazu führen, dass die vorhandene Welle nicht richtig passt. Auch wenn die äußere Form ähnlich erscheint, kann die Gesamtinstallation unterschiedlich sein.

Deshalb sollte ein Ersatz nicht allein aus einer Messung ausgewählt werden.

Eine nützliche Möglichkeit, über den Prozess nachzudenken, ist:

Rollengröße → Einbaulage → Kontakt mit Führung → Bewegung der Baugruppe

Wenn ein Teil dieser Kette nicht passt, funktioniert die Rolle möglicherweise nicht wie vorgesehen.

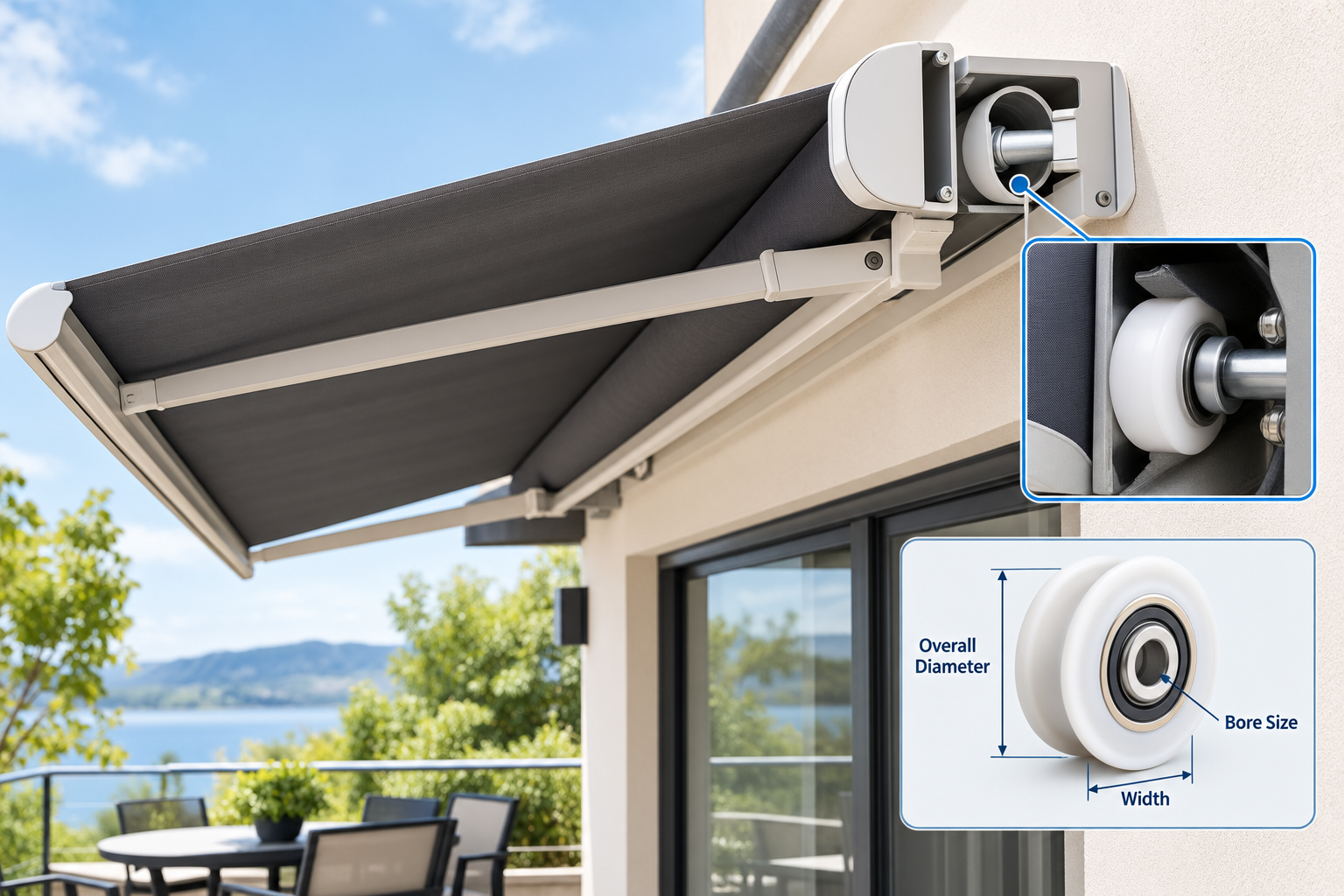

Welche Abmessungen der Markisenwalze sollten Sie beachten?

Bei der Identifizierung einer vorhandenen Walze oder der Vorbereitung eines neuen Designs lohnt es sich, mehrere Dimensionen zu erfassen.

Nicht jedes Projekt erfordert alle diese Messungen. Die relevanten Punkte hängen davon ab, wie die Walze verwendet wird.

Der Außendurchmesser beeinflusst die Laufposition

Der Außendurchmesser ist oft eines der ersten Maße, das Menschen messen, aber seine Bedeutung geht über die bloße Beschreibung der Radgröße hinaus.

Es kann bestimmen, wo die Rolle im Verhältnis zur Schiene oder Führung sitzt. Wenn der Durchmesser des Ersatzes merklich abweicht, kann es sein, dass der bewegliche Abschnitt höher oder niedriger sitzt als vorgesehen.

Diese Änderung kann den Abstand zwischen benachbarten Teilen beeinflussen. Es kann auch die Position eines Rahmens, Schlittens oder einer tragenden Komponente verändern.

Aus diesem Grund sollte der Durchmesser zusammen mit der umgebenden Struktur betrachtet und nicht als isolierte Zahl behandelt werden.

Die Breite bestimmt mehr als die Kontaktfläche

Die Radbreite ist ein weiteres nützliches Maß.

Eine Rolle braucht genügend Platz, um richtig auf ihrer Lauffläche zu sitzen, aber auch ausreichend seitlichen Spielraum. Wenn das Rad zu breit für den verfügbaren Platz ist, kann es an der Halterung oder der Führungswand reiben. Wenn es schmaler als das ursprüngliche Design ist, kann sich seine Kontaktposition ändern.

Die richtige Breite hängt daher vom physischen Platz um das Rad herum ab.

Überprüfen Sie beim Messen eines vorhandenen Teils sowohl das Rad selbst als auch den Spalt zwischen dem Rad und benachbarten Bauteilen.

Wie wirkt sich die Bohrung auf die Kompatibilität aus?

Die Bohrung ist die Öffnung durch die Mitte der Walze. Es steht in direktem Zusammenhang mit der Welle, Achse, dem Stift oder der Lageranordnung, die von der Baugruppe verwendet wird.

Ein Ersatzrad kann einen passenden Außendurchmesser haben und trotzdem nicht passen, weil die Mittelverbindung anders ist.

Daher sollte die Bohrung überprüft werden zusammen mit:

• Wellen- oder Achstyp
• Lageranordnung
• Nabenkonstruktion
• Haltemethode
• Verfügbarer Seitenabstand
• Position des Rades innerhalb der Halterung

Bei manchen Konstruktionen dreht sich das Rad um eine Welle. Bei anderen ist ein Lager in das Rad integriert. Gleiche Außenmaße können daher Bauteile mit unterschiedlichem Innenaufbau beschreiben.

Dies ist einer der Gründe, warum ein Foto der installierten Walze bei der Anforderung eines Ersatzes hilfreich sein kann.

Ist das Radprofil genauso wichtig wie die Größe?

In vielen Anwendungen ja.

Eine Walze ist nicht einfach ein runder Gegenstand. Seine Lauffläche kann flach, gerillt, gebogen, geflanscht oder für eine bestimmte Führung geformt sein.

Das Profil bestimmt, wo das Rad Kontakt hat.

Betrachten Sie ein einfaches Beispiel. Eine Rolle, die dazu bestimmt ist, auf einer ebenen Oberfläche zu laufen, hat ein anderes Kontaktverhältnis als eine Rolle, die dazu bestimmt ist, in einer Rille zu sitzen. Zwei Räder können ähnliche Außendurchmesser haben, gehören aber dennoch zu unterschiedlichen mechanischen Anordnungen.

Passen Sie sich der Lauffläche an, nicht nur dem Rad

Wenn Sie eine vorhandene Markisenrolle überprüfen, prüfen Sie den Bereich, in dem sich das Rad tatsächlich bewegt.

Suchen Sie nach:

• Flache Kontaktflächen
• Rillen oder Kanäle
• Erhöhte Führungskanten
• Seitenflansche
• Gebogene Laufabschnitte
• Geschlossene Führungsräume
• Anzeichen von ungleichmäßigem Kontakt

Auch der Zustand der Strecke kann nützliche Informationen liefern. An der Stelle, an der die Walze normalerweise die umgebende Struktur berührt, können Abnutzungsspuren sichtbar sein.

Dies kann besonders hilfreich sein, wenn das Originalteil verschlissen ist und sein Profil nicht mehr leicht zu erkennen ist.

Wie sieht es mit dem gesamten Installationsraum aus?

Eine Walze kann die richtigen Grundmaße haben und dennoch ungeeignet sein, wenn um sie herum nicht genügend Platz ist.

Dies ist ein Detail, das bei Austauscharbeiten leicht übersehen werden kann.

Messen Sie den Raum um die Komponente herum, nicht nur die Komponente selbst. Überprüfen Sie den Abstand zwischen dem Rad und der Halterung, benachbarten Rahmenelementen, Führungsflächen, Befestigungselementen und anderen beweglichen Teilen.

Eine sinnvolle Inspektion sollte mehrere praktische Fragen beantworten:

1. Kann die Rolle in die Montageposition gelangen?
2. Kann es sich drehen, ohne benachbarte Teile zu berühren?
3. Bleibt das Rad mit der Führung ausgerichtet?
4. Ist genügend Platz für die Welle oder das Lager?
5. Kann die Haltehardware eingebaut werden?
6. Bewegt sich die Baugruppe noch über ihren gesamten Betriebsweg?

Diese Fragen machen aus einer einfachen Maßprüfung eine Beurteilung der richtigen Passform.

Warum die Achsposition die gesamte Baugruppe verändern kann

Die Mitte einer Walze ist relativ zu ihrer Montagestruktur nicht immer in der gleichen Position positioniert.

Eine kleine Änderung der Achsposition kann sich auf die Höhe, den Winkel oder die Position der umgebenden Komponente auswirken. Dies ist wichtig, wenn die Rolle Teil eines Schlittens, Arms, einer Halterung oder eines geführten Bewegungssystems ist.

Wenn beispielsweise die Radmitte anders sitzt als ursprünglich vorgesehen, kann es sein, dass die Rolle die Führung an einer anderen Stelle berührt. Dadurch kann sich die Art und Weise ändern, wie die Last durch die Baugruppe übertragen wird.

Messen Sie daher beim Austausch einer nicht standardmäßigen Rolle die Beziehung zwischen der Radmitte und der Montagestruktur, anstatt nur den Raddurchmesser aufzuzeichnen.

Ein einfacher Messauftrag kann Zeit sparen

Es ist nicht nötig, alles wahllos zu messen.

Eine praktische Reihenfolge ist einfacher zu befolgen:

Schritt 1: Fotografieren Sie die komplette Baugruppe

Machen Sie ein größeres Foto, bevor Sie die Walze entfernen. Dies zeigt, wie die Komponente positioniert ist.

Schritt 2: Entfernen und überprüfen Sie die Walze

Untersuchen Sie nach dem Ausbau das Rad, die Nabe, die Bohrung, das Profil und den Montagebereich.

Schritt 3: Notieren Sie die Hauptabmessungen

Beginnen Sie mit Außendurchmesser, Breite, Bohrung und Gesamthöhe.

Schritt 4: Überprüfen Sie das Profil

Schauen Sie sich die Lauffläche und alle Rillen, Flansche oder gekrümmten Abschnitte sorgfältig an.

Schritt 5: Messen Sie die Montagebeziehung

Notieren Sie, wie das Rad im Verhältnis zur Welle, Halterung, Führung und benachbarten Teilen sitzt.

Schritt 6: Vergleichen Sie die Walze mit der Führung

Der Leitfaden kann Informationen preisgeben, die das Rad selbst nicht preisgeben kann. Fotografieren Sie nach Möglichkeit beides zusammen.

Dieser Prozess schafft eine klarere Referenz für einen Lieferanten, ein Wartungsteam oder einen Produktdesigner.

Was passiert, wenn eine Dimension etwas anders ist?

Nicht jeder Maßunterschied bedeutet automatisch, dass eine Walze nicht funktionieren kann. Der Effekt hängt davon ab, wo der Unterschied auftritt und wie das System ausgelegt ist.

Eine Veränderung einer unkritischen Außenfläche kann kaum praktische Auswirkungen haben. Viel bedeutender kann eine Änderung der Bohrung, des Laufprofils oder der Einbaulage sein.

Deshalb sollte die Maßtoleranz in Bezug auf die Funktion berücksichtigt werden.

Für die Ersatzbeschaffung ist es sinnvoll, die Messungen in drei Gruppen zu unterteilen:

Dieser Ansatz erleichtert das Verständnis der Inspektion und hilft, unnötige Messungen zu vermeiden.

Wann sollte ein kundenspezifischer Roller in Betracht gezogen werden?

Standardkomponenten können gut funktionieren, wenn das ursprüngliche Design bereits einer etablierten Rollenkonfiguration folgt.

Eine kundenspezifische Rolle kann in Betracht gezogen werden, wenn die vorhandene Komponente ein ungewöhnliches Profil, eine nicht standardmäßige Bohrung, eine spezielle Montagestruktur, begrenzten Installationsraum oder ein Design aufweist, das sich nur schwer mit einem verfügbaren Ersatz kombinieren lässt.

Eine kundenspezifische Anpassung kann auch während der OEM-Entwicklung sinnvoll sein, wenn die Walze an einen bestimmten Rahmen oder eine bestimmte Führung angepasst werden muss.

Bei diesen Projekten sollten Abmessungen als Teil der vollständigen mechanischen Zeichnung und nicht als eigenständige Produktspezifikation betrachtet werden.

Ein Lieferant benötigt möglicherweise Informationen über Führung, Welle, Montagehalterung, Betriebsumgebung und beabsichtigte Bewegung, bevor er ein geeignetes Design bestätigt.

Für die kundenspezifische Herstellung von Riemenscheiben und Rollen können Hersteller wie HUNE die Struktur überprüfen und eine Komponente entsprechend den erforderlichen Montage- und Bewegungsbedingungen entwickeln. Die Produktpalette von HUNE umfasst verschiedene Riemenscheibenprofile und kundenspezifische Riemenscheibenlösungen, die relevant sein können, wenn eine Standardkomponente nicht zur vorhandenen mechanischen Anordnung passt.

Wie können Käufer bessere Walzeninformationen bereitstellen?

Eine klare Anfrage kann die technische Kommunikation deutlich erleichtern.

Anstatt nur eine Messung zu versenden, bereiten Sie ein kleines Informationspaket vor, das Folgendes enthält:

• Fotos der Originalwalze
• Fotos der kompletten Installation
• Hauptmaße
• Details zum Radprofil
• Informationen zu Wellen oder Achsen
• Führen oder verfolgen Sie Fotos
• Montagemethode
• Anwendungstyp
• Ersatz- oder Neuentwicklungsbedarf
• Erwartete Einkaufsmenge

Eine Zeichnung ist nützlich, wenn sie vorhanden ist, aber sie ist am Anfang nicht immer notwendig. Ein physisches Muster und klare Fotos können einem Hersteller auch dabei helfen, die Komponente zu verstehen.

Eine praktische Checkliste vor der Bestellung

Bevor Sie den Austausch einer Markisenrolle bestätigen, prüfen Sie die folgenden Punkte:

Rad

• Außendurchmesser
• Breite
• Profil
• Langweilig
• Hub-Struktur

Montage

• Welle oder Achse
• Halterungsposition
• Haltemethode
• Verfügbarer Installationsraum

Laufbedingungen

• Führungsform
• Kontaktposition
• Freigabe
• Bewegungsrichtung
• Mögliche gebogene Abschnitte

Bewerbung

• Art der Markise
• Außenbelichtung
• Häufigkeit der Bewegung
• Ersatz oder neues Design

Für diese Checkliste sind keine komplizierten technischen Berechnungen erforderlich. Sein Zweck besteht darin, sicherzustellen, dass die physische Beziehung zwischen der Walze und dem Rest des Systems verstanden wird, bevor eine Bestellung aufgegeben wird.

Wichtige Erkenntnisse

• Außendurchmesser affects the roller's running position within the assembly.
• Rad width needs to be considered together with contact area and side clearance.
• Langweilig dimensions should match the shaft, axle, pin, or bearing arrangement.
• Das Laufprofil muss mit der Führungs- bzw. Kontaktfläche übereinstimmen.
• Die Achsposition kann die Höhe, den Winkel und die Bewegung umgebender Komponenten beeinflussen.
• Verfügbarer Installationsraum should be checked before confirming a replacement.
• Fotos der Walze, der Montagestruktur und der Führung können neben den Messungen nützliche Informationen liefern.
• Kundenspezifische Rollen können in Betracht gezogen werden, wenn ungewöhnliche Profile, Montagestrukturen oder Platzbeschränkungen die Anpassung von Standardkomponenten erschweren.

Die richtige Dimension ist diejenige, die das gesamte System unterstützt

Bei der Größe einer Markisenrolle kommt es nicht einfach darauf an, ein Rad mit dem gleichen Außendurchmesser zu finden. Die richtige Passform hängt davon ab, wie mehrere Dimensionen zusammenwirken.

Der Durchmesser beeinflusst die Laufposition. Die Breite beeinflusst den Kontakt und den Abstand. Die Bohrung bestimmt den Wellenanschluss. Das Profil steuert die Interaktion mit dem Guide. Die Montagemaße bestimmen, ob die Rolle richtig in der Baugruppe sitzen kann.

Auch der umgebende Raum ist wichtig.

Aus diesem Grund besteht der nützlichste Ansatz darin, zunächst den gesamten Mechanismus zu prüfen und dann die Abmessungen zu ermitteln, die die Installation und Bewegung steuern. Ein paar sorgfältig ausgewählte Messungen, unterstützt durch Fotos und Anwendungsinformationen, können eine viel klarere Grundlage für die Ersatzbeschaffung oder kundenspezifische Entwicklung liefern.

Wenn die Rolle als Teil des Markisensystems und nicht als isoliertes Rad betrachtet wird, sind Maßprüfungen viel einfacher zu verstehen. Auch hier kann eine sorgfältige Komponentenauswahl dazu beitragen, vermeidbare Montageprobleme bei Montage und Wartung zu reduzieren.
