Wie werden Rollenlager in Markisenkomponenten für den Außenbereich eingebaut?

Markisen für den Außenbereich sind auf mehr bewegliche Teile angewiesen, als den meisten Menschen bewusst ist. Hinter jedem sanften Aus- und Einfahren steckt eine kleine, aber wichtige Komponente: das Rollenlager. Das Verständnis, wie diese Lager eingebaut werden und warum dieser Prozess wichtig ist, hilft Installateuren, Händlern und Facility Managern, vorzeitigen Verschleiß, Lärm und unnötige Wartungsarbeiten zu vermeiden.

Warum Rollenlager in Markisensystemen wichtig sind

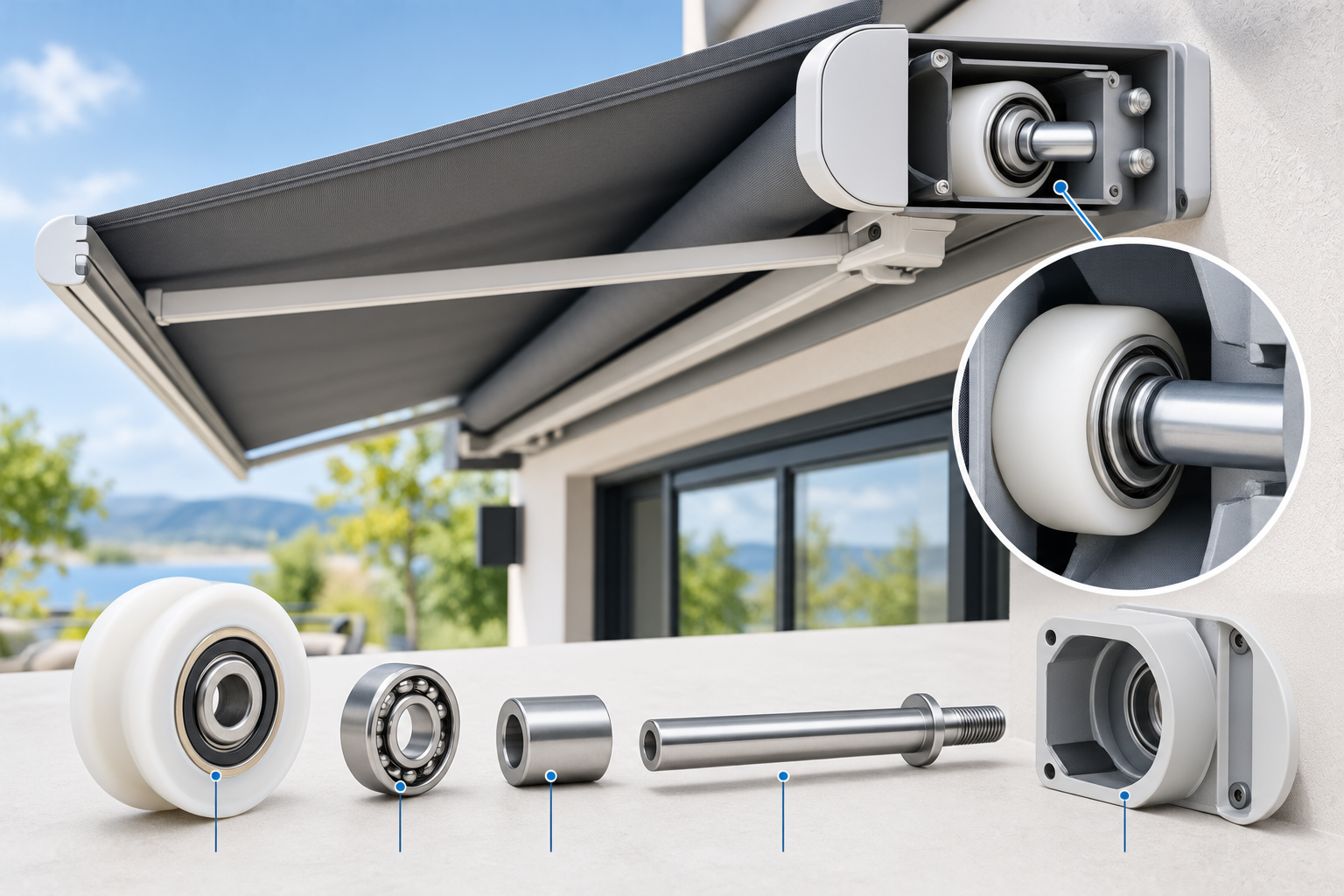

Ein Rollenlager sitzt innerhalb oder neben dem Rollenrohr, der Riemenscheibe oder dem Armgelenk der Markise und ermöglicht die Bewegung rotierender Teile mit geringerer Reibung gegenüber stationären Teilen. Ohne ein richtig sitzendes Lager kann die Stoffrolle klemmen, der Kurbelmechanismus kann sich steif anfühlen und motorisierte Systeme erfordern möglicherweise mehr Kraft, um den Widerstand zu überwinden.

Bei einziehbaren Markisen, auf Dächern montierten Vordächern und Beschattungskonstruktionen im Pergola-Stil befinden sich Lager typischerweise an drei Stellen:

• In den Endkappen des Rollenrohrs stützen sie die rotierende Welle
• An Rollenpunkten, an denen Kabel oder Gurte den Stoff führen
• Innerhalb der Gelenkarmgelenke bei Gelenkarmmarkisenkonstruktionen

Jeder Standort hat leicht unterschiedliche Belastungs- und Rotationsanforderungen, weshalb die Lagerauswahl und die Installationsmethode von Komponente zu Komponente unterschiedlich sind. Ein Lager, das bei einer langsamen, kontinuierlichen Bewegung gut funktioniert, kann in einem Gelenk, das im Laufe des Tages wiederholt die Richtung ändert, möglicherweise nicht die gleiche Leistung erbringen.

Gängige Lagertypen, die in Markisenbeschlägen verwendet werden

Bevor mit der Installation begonnen wird, ist es hilfreich zu wissen, welcher Lagertyp in der Baugruppe verbaut wird. Die folgende Tabelle fasst die allgemeinen Kategorien von Sonnenschutzprodukten für den Außenbereich zusammen.

Diese Kategorien erheben keinen Anspruch auf Vollständigkeit. Hersteller passen Lagergehäuse häufig an die Halterungsgeometrie eines bestimmten Markisenmodells an, und einige Strukturen kombinieren zwei oder drei Lagertypen in einem einzigen Mechanismus.

Schritt-für-Schritt-Installationsprozess

Der Einbau eines Wälzlagers ist nicht kompliziert, wenn man die Reihenfolge erst einmal verstanden hat, aber das Überspringen von Schritten ist ein häufiger Grund dafür, dass bei Lagern frühzeitig Probleme auftreten. Hier finden Sie eine allgemeine Übersicht, die normalerweise von Hardware-Technikern und Markiseninstallateuren befolgt wird.

1. Bestätigen Sie die Wellen- und Gehäuseabmessungen

Messen Sie vor dem Einbau eines Lagers den Wellendurchmesser und die Gehäusebohrung. Ein zu lockeres Lager kann sich unter Belastung im Gehäuse bewegen, ein zu fest sitzendes Lager kann das Gehäuse beim Einsetzen beschädigen. Dieser Schritt ist besonders wichtig, wenn Sie eine ältere Markisenrolle austauschen, da sich die Gehäusebedingungen mit dem Alter, der Witterung oder wiederholter Demontage bei früheren Reparaturen leicht ändern können.

2. Reinigen Sie die Gehäuse- und Wellenoberflächen

Staub, altes Fett und Rückstände im Rohr oder in der Halterung können dazu führen, dass das Lager nicht flach sitzt. Für die Grundreinigung reicht in der Regel ein trockenes Tuch oder eine weiche Bürste; Für einige Kunststoffgehäuse sind aggressive Lösungsmittel möglicherweise ungeeignet. Wenn Sie sich hier ein paar zusätzliche Minuten nehmen, können Sie später Ausrichtungs- und Sitzprobleme vermeiden.

3. Positionieren Sie das Lager gerade

Das Lager sollte gleichmäßig eingedrückt und nicht schräg eingesetzt werden. Ungleichmäßiger Druck kann später zu Lagergeräuschen und unregelmäßiger Drehung führen. Einige Installateure verwenden einen flachen Block und leichten, gleichmäßigen Druck anstelle des direkten Hammerkontakts und prüfen die Ausrichtung von mehr als einer Seite, bevor sie zusätzliche Kraft anwenden.

4. Befestigen Sie die Halteklammern oder Endkappen

Sobald das Lager sitzt, wird es je nach Markisendesign normalerweise mit einem Halteclip, einem Sprengring oder einer Endkappe an Ort und Stelle gehalten. Dieser Schritt hilft dabei, die axiale Position des Lagers zu kontrollieren, sodass es sich während der Drehung nicht verschiebt. Ein fehlendes oder locker sitzendes Halteelement kann dazu führen, dass sich das Lager mit der Zeit aus seiner vorgesehenen Position bewegt.

5. Testen Sie die Drehung vor dem vollständigen Zusammenbau

Drehen Sie die Welle von Hand, bevor Sie das Gehäuse schließen oder den Stoff wieder anbringen. Es sollte sich ohne Schleifen, Hängenbleiben oder ungewöhnlichen Widerstand drehen lassen. Etwaige Unebenheiten lassen sich in dieser Phase leichter korrigieren, bevor der Rest der Markise wieder zusammengebaut wird, da für den späteren Zugriff auf das Lager möglicherweise der Ausbau mehrerer anderer Komponenten erforderlich ist.

6. Schließen Sie den Stoff- oder Armmechanismus wieder an

Erst nachdem die reibungslose Drehung bestätigt wurde, sollten die Stoffrolle, das Kabel oder der Klapparm wieder angebracht werden. Diese Reihenfolge hilft Technikern zu vermeiden, Stoffspannung oder mechanische Ausrichtungsprobleme mit Lagerwiderstand zu verwechseln, was andernfalls zu einem unnötigen Austausch von Teilen führen kann.

Werkzeuge, die häufig während der Installation verwendet werden

Eine typische Lagerinstallation erfordert keine spezielle Industrieausrüstung, aber ein paar grundlegende Werkzeuge können den Prozess vorhersehbarer machen:

• Lagerabzieher oder Ausziehwerkzeug, zum Entfernen alter Lager ohne Beschädigung des Gehäuses
• Hammer mit weicher Oberfläche zum Ausüben eines kontrollierten Sitzdrucks
• Messschieber zur Bestätigung von Wellen- und Bohrungsmessungen
• Sicherungsringzange für Sprengringgehäuse
• Leichtes Maschinenfett, sofern für das Lager und die Anwendung geeignet

Die Verwendung des richtigen Werkzeugs zum Ausbau ist oft wichtiger als das Werkzeug zum Einbau, da das Herausdrücken eines alten Lagers mit improvisierten Werkzeugen zu Schäden an der umgebenden Halterung führen kann. In vielen Fällen verursacht eine beschädigte Halterung mehr Reparaturaufwand als der Austausch des Lagers selbst.

Häufige Installationsfehler und wie sie später auftreten

Installationsfehler führen nicht immer sofort zu Problemen. Einige können Wochen oder Monate später als Geräusche, Ziehen oder ungleichmäßiges Rollen auftreten. In der folgenden Tabelle sind einige Muster aufgeführt, auf die es sich zu achten lohnt.

Das Erkennen dieser Muster hilft Installateuren, ein Serviceproblem auf seine Ursache zurückzuführen, anstatt Teile unnötig auszutauschen. In manchen Fällen ist ein vollständiger Lageraustausch nicht erforderlich; Die Lösung kann einfach darin bestehen, ein vorhandenes Lager korrekt neu einzusetzen.

Zeigt an, dass das Lager möglicherweise ausgetauscht werden muss

Nicht jedes ungewöhnliche Geräusch oder jeder leichte Widerstand bedeutet, dass ein Lager ausgefallen ist, aber es lohnt sich, auf einige Anzeichen genauer zu achten:

1. Eine Rollbewegung, die sich leicht ungleichmäßig anfühlt, als ob sich das Rohr nicht um eine gleichmäßige Achse dreht.
2. Ein leises Knirschen oder Klicken, das nur an bestimmten Stellen beim Aus- oder Einfahren auftritt.
3. Sichtbares Spiel beim vorsichtigen Überprüfen des Walzenrohrs oder des Armgelenks von Hand ohne übermäßige Kraftanwendung durch den Stoff.
4. Eine motorisierte Markise, die anscheinend mehr Kraft als sonst erfordert, um sich in Bewegung zu setzen, noch bevor sie vollständig ausgefahren ist.

Keines dieser Anzeichen weist automatisch auf einen Lagerausfall hin. Durch frühzeitiges Erkennen kann jedoch leichter festgestellt werden, ob das Problem das Lager, die Montagestruktur, die Ausrichtung oder einen anderen Teil des Mechanismus betrifft.

Wartungsüberlegungen nach der Installation

Sobald ein Lager richtig eingebaut ist, ist die laufende Wartung im Allgemeinen unkompliziert, aber ein paar Gewohnheiten können dabei helfen, einen gleichbleibenden Betrieb aufrechtzuerhalten:

1. Überprüfen Sie regelmäßig, ob sich in der Nähe der Rollenrohrenden Staub ansammelt, insbesondere in Außenumgebungen mit Pollen- oder Sandbelastung.
2. Achten Sie bei regelmäßiger Verwendung auf Veränderungen im Rotationsgeräusch. Ein spürbarer Wechsel von einem leisen Rollen zu einem schwachen Brummen oder rauen Geräusch kann auf eine sich entwickelnde Abnutzung hindeuten.
3. Vermeiden Sie eine Überschmierung, da überschüssiges Fett Ablagerungen anziehen kann, die zum Lagerlaufring gelangen können.
4. Überprüfen Sie die Halteklammern regelmäßig, insbesondere vor und nach starken Windeinwirkungen, in denen es zu wiederholten Bewegungen der Arme und Gelenke kommen kann.
5. Wischen Sie freiliegende Metallgehäuse nach starken Regenfällen ab, da eingeschlossene Feuchtigkeit zur Korrosion rund um den Lagersitz beitragen kann.

Bei gewerblichen Anlagen mit häufigem täglichen Wechsel kann eine kurze Sicht- und Funktionsprüfung alle paar Monate eine praktische Wartungsgewohnheit sein, anstatt darauf zu warten, dass ein spürbares Betriebsproblem auftritt.

Berücksichtigenswerte Klima- und Saisonfaktoren

Außenmarkisen sind einem größeren Spektrum an Bedingungen ausgesetzt als die meisten mechanischen Komponenten im Innenbereich, und dies kann sich auf das Verhalten der Lager im Laufe der Zeit auswirken. In feuchten oder küstennahen Klimazonen kann die Feuchtigkeitseinwirkung eine häufigere Inspektion erforderlich machen, da salzhaltige Luft und Kondensation zu einer allmählichen Korrosion an freiliegenden Metallkomponenten beitragen können. In trockeneren, staubigeren Klimazonen kann die Partikelansammlung zu einem größeren Problem werden, weshalb Reinigungsintervalle wichtig sind.

Temperaturänderungen können sich auch auf die Beziehung zwischen Komponenten auswirken. Ein Lager, das beim Einbau reibungslos sitzt, kann leicht abweichende Bedingungen aufweisen, da sich die umgebenden Materialien aufgrund jahreszeitlicher Temperaturschwankungen ausdehnen oder zusammenziehen. Dies ist einer der Gründe, warum Installateure die Drehung während der routinemäßigen Wartung erneut überprüfen, anstatt davon auszugehen, dass der ursprüngliche Sitz unter allen Betriebsbedingungen unverändert bleibt.

Passende Lager zum Markisendesign

Nicht jede Markise verwendet die gleiche Lagerkonfiguration und die Anpassung der Lageranordnung an die mechanische Struktur ist ebenso wichtig wie die Installationstechnik selbst.

Einziehbare Stoffmarkisen basieren im Allgemeinen auf Lagern am Rohrende, die eine kontinuierliche Drehung ermöglichen. Klapparmsysteme sind eher auf Drehlager in den Armgelenken angewiesen, die einer wiederholten Hin- und Herbewegung statt einer kontinuierlichen Drehung unterliegen. Bei schienengeführten Überdachungen oder Vordächern im Pergola-Stil können Rollenlager verwendet werden, die dabei helfen, ein Kabel oder einen Riemen entlang einer festen Bahn auszurichten.

Diese Unterscheidung ist wichtig, da ein Lager, das auf ein bestimmtes Bewegungsmuster ausgelegt ist, für eine andere Anwendung möglicherweise nicht geeignet ist. Lieferanten, die mit Markisenbeschlägen arbeiten, berücksichtigen bei der Diskussion von Ersatzkomponenten in der Regel die Lagerposition, die Gehäusegeometrie, das Bewegungsmuster, die Wellenanordnung und die erwarteten Betriebsbedingungen.

Wichtige Erkenntnisse

• Überprüfen Sie die Wellen- und Gehäuseabmessungen, bevor Sie ein Ersatzlager einbauen.
• Reinigen Sie die Gehäuse- und Wellenoberflächen, bevor Sie das Lager einsetzen.
• Montieren Sie das Lager gerade und üben Sie gleichmäßig Druck aus.
• Überprüfen Sie vor Abschluss der Montage die Halteklammern, Sicherungsringe oder Endkappen.
• Testen Sie die Drehung, bevor Sie den Stoff oder den Armmechanismus wieder anschließen.
• Verwenden Sie geeignete Demontage- und Montagewerkzeuge, um eine Beschädigung des Gehäuses zu vermeiden.
• Berücksichtigen Sie bei der Auswahl der Lagerkonfiguration das Bewegungsmuster der Markise.
• Regelmäßige Inspektionen können dabei helfen, ungewöhnliche Geräusche, Widerstände, Spiel oder Ausrichtungsprobleme zu erkennen, bevor sie sich zu größeren Wartungsproblemen entwickeln.

Der Einbau von Rollenlagern in Markisenkomponenten für den Außenbereich ist ein Prozess, der auf sorgfältigen Messungen, sauberen Oberflächen, gleichmäßigem Sitzdruck und korrekter Halterung basiert. Keiner dieser Schritte ist für sich genommen kompliziert, aber das Überspringen eines dieser Schritte kann sich auf die Lagerfunktion und den Betriebszustand des umgebenden Markisenmechanismus auswirken.

Unabhängig davon, ob Sie an einer einzelnen ausziehbaren Markise für Privathaushalte arbeiten oder eine Gruppe von Gewerbeeinheiten warten, kann die Einhaltung einer konsistenten Installationsreihenfolge die Inspektion und Wartung erleichtern. Bei der Beschaffung von Ersatzlagern oder Riemenscheibenbaugruppen gilt das gleiche Prinzip: Das Verständnis des Gehäusedesigns, der Wellenanordnung, des Bewegungsmusters und der umgebenden Struktur bietet eine klarere Grundlage für die Auswahl einer geeigneten Komponente.

Für Installateure, die Ersatzlager oder Riemenscheibenbaugruppen beschaffen, kann die Zusammenarbeit mit einem Lieferanten, der mit Markisen-spezifischen Gehäusedesigns vertraut ist, den Montageprozess vorhersehbarer machen, da die Halterungsgeometrie und Lageranordnungen je nach Markisensystem variieren können. Sorgfältige Aufmerksamkeit während der Installation, kombiniert mit angemessenen saisonalen Kontrollen, kann dazu beitragen, dass der Mechanismus im täglichen Gebrauch reibungslos funktioniert.
