So messen Sie eine Markisenrolle, bevor Sie eine Ersatzrolle bestellen

Ersetzen eines Markisenrolle kann unkompliziert sein, wenn die Originalkomponente vor dem Ausbau ordnungsgemäß dokumentiert wird. Das Rad mag einfach aussehen, aber seine Größe ist nur ein Teil der Informationen, die für einen geeigneten Ersatz benötigt werden. Das Laufprofil, die Mittelöffnung, die Montagemethode und die Beziehung zur Führung können sich alle darauf auswirken, wie die Komponente passt und funktioniert.

Bevor Sie eine Bestellung aufgeben, nehmen Sie sich etwas Zeit, um die vorhandene Walze zu begutachten und die wichtigen Details zu notieren. Ein einfaches Messwerkzeug, ein paar klare Fotos und eine einfache Skizze können nützliche Informationen liefern, insbesondere wenn das Originalteil keine Modellnummer oder Identifikationsmarkierung hat.

Der Schlüssel liegt darin, die Rolle als Teil der kompletten Markisenbaugruppe zu betrachten und das Rad nicht als isolierte Komponente zu betrachten.

Wichtige Erkenntnisse

• Messen Sie die Radgröße, Breite, Mittelöffnung und das Laufprofil, bevor Sie ein Ersatzrad bestellen
• Überprüfen Sie die Montagestruktur und den verfügbaren Einbauraum, anstatt nur das Rad zu messen
• Überprüfen Sie die Führung oder Schiene, da Verschleiß oder Fehlausrichtung die Funktion der Ersatzrolle beeinträchtigen können
• Verwenden Sie klare Fotos und eine einfache Skizze, um ungewöhnliche Formen oder Montageanordnungen zu dokumentieren
• Halten Sie nach Möglichkeit die Originalrolle bereit, insbesondere wenn Sie eine nicht standardmäßige oder kundenspezifische Komponente beschaffen

Warum genaue Messungen wichtig sind

Ein Ersatzrad kann fast genauso aussehen wie das Original und sich dennoch in einigen Punkten unterscheiden, die sich auf den Einbau auswirken. Kleine Änderungen an der Montageanordnung, dem Radprofil oder der Mittelöffnung können dazu führen, dass das Teil nicht wie vorgesehen in die vorhandene Struktur passt.

Deshalb reicht ein visueller Vergleich allein oft nicht aus.

Eine sinnvolle Inspektion sollte drei Bereiche abdecken:

• Das Rad und seine Lauffläche
• Die Montageanordnung
• Die Führung oder Oberfläche, auf der sich das Rad bewegt

Zusammengenommen liefern diese Details eine klarere Beschreibung der vorhandenen Komponente und erleichtern die Kommunikation mit einem Lieferanten.

Bei älteren Markisensystemen können diese Informationen besonders nützlich sein, wenn keine Teilenummer vorhanden ist oder das Originalbauteil nicht mehr leicht verfügbar ist.

Beginnen Sie mit der kompletten Montage

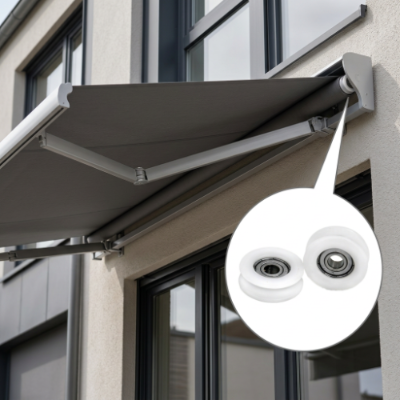

Überprüfen Sie vor dem Entfernen der Rolle, wie sie im Markisenmechanismus sitzt.

Machen Sie mehrere Fotos, während die Komponente noch installiert ist. Beziehen Sie die umgebende Halterung, die Welle, die Führung, das Gehäuse oder andere Teile mit ein, die dabei helfen, die Position anzuzeigen.

Ein nützlicher Satz Fotos kann Folgendes umfassen:

• Die komplette Montage vor dem Ausbau
• Eine Nahansicht der Walze
• Das Seitenprofil
• Die Vorder- und Rückseite
• Der Montagepunkt
• Der Führer oder Track
• In der Nähe befindliche Komponenten, die den verfügbaren Platz beeinträchtigen

Diese Bilder liefern Kontext, den Messungen allein nicht immer erfassen können.

Notieren Sie die Installationsrichtung

Einige Räder sind symmetrisch, andere haben eine bestimmte Ausrichtung. Ein Flansch, eine Nut, eine Lageranordnung oder ein Montagemerkmal darf nur auf einer Seite vorhanden sein.

Merken Sie sich vor der Demontage kurz, in welche Richtung das Bauteil zeigt.

Ein Foto reicht in der Regel aus. Wenn mehrere gleichartige Rollen entfernt werden, kann auch ein einfaches Etikett oder eine Skizze helfen, alles organisiert zu halten.

Messen Sie die Hauptradabmessungen

Legen Sie das Bauteil nach dem Ausbau auf eine saubere, ebene Fläche. Das Messen des Teils, während es mit anderer Hardware verbunden ist, kann es schwierig machen, die richtigen Referenzpunkte zu identifizieren.

Den Ausgangspunkt bilden in der Regel die Hauptradabmessungen.

Der Zweck besteht nicht darin, alle möglichen Messungen zu erfassen. Konzentrieren Sie sich auf Abmessungen, die beschreiben, wie die Komponente passt und funktioniert.

Schauen Sie sich das Radprofil genau an

Die Außengröße gibt nur einen Teil des Bildes wieder. Ebenso wichtig kann die Form der Lauffläche sein.

Betrachten Sie das Rad von der Seite und prüfen Sie, ob die Kontaktfläche flach, abgerundet, gerillt, geflanscht oder auf andere Weise geformt ist.

Eine erhöhte Kante oder ein vertiefter Abschnitt kann eine bestimmte Beziehung zur Führung haben. Es kann schwierig sein, diese Details allein anhand von Messungen zu vermitteln, daher ist ein klares Seitenfoto hilfreich.

Trennen Sie Design und Verschleiß

Eine ältere Walze war möglicherweise über einen längeren Zeitraum wiederholten Bewegungen ausgesetzt. Seine Oberfläche kann poliert, zerkratzt, abgeflacht oder auf andere Weise abgenutzt werden.

Gehen Sie nicht automatisch davon aus, dass jede sichtbare Markierung das ursprüngliche Design darstellt.

Wenn ein anderes passendes Rad verfügbar ist und weniger abgenutzt erscheint, vergleichen Sie die beiden. Unterschiede zwischen den Komponenten können dabei helfen, zu erkennen, welche Merkmale Teil des Originalprofils sind und welche das Ergebnis der Nutzung sind.

Dies ist besonders hilfreich, wenn sich die Lauffläche merklich verändert hat.

Überprüfen Sie die Mittelöffnung sorgfältig

Besondere Aufmerksamkeit verdient die Mitte des Rades, da sie die rotierende Komponente mit dem Rest des Mechanismus verbindet.

Abhängig von der Konstruktion kann das Zentrum ein Lager, eine Buchse, einen Metalleinsatz, eine Wellenverbindung oder ein anderes tragendes Element enthalten.

Identifizieren Sie zunächst, was tatsächlich vorhanden ist, bevor Sie die Dimension erfassen.

Prüfen Sie, ob:

• Das Zentrum ist eine einfache Öffnung
• Im Inneren ist ein Lager verbaut
• Eine Buchse ist vorhanden
• Die Welle durchdringt das Bauteil
• Die Welle dreht sich mit dem Rad
• Das Rad dreht sich um eine feste Welle

Diese Unterschiede können sich auf die Art und Weise auswirken, wie eine Ersatzkomponente konstruiert werden muss.

Übersehen Sie nicht die Montagestruktur

Einer der häufigsten Fehler bei der Ersatzbeschaffung besteht darin, sich auf das Rad zu konzentrieren und dabei die Art und Weise, wie es eingebaut wird, zu übersehen.

Ein Rad kann ähnliche Außenabmessungen wie ein anderes Bauteil haben, jedoch eine völlig andere Montagemethode verwenden.

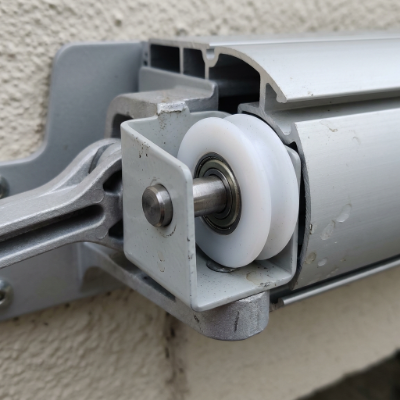

Schauen Sie sich die Verbindung zwischen der Rolle und der Markisenstruktur an.

Es kann unterstützt werden durch:

• Ein fester Stift
• Eine Achse
• Ein Schacht
• Eine Klammer
• Ein Lager
• Eine Buchse
• Ein integriertes Gehäuse

Machen Sie vor der Demontage ein Foto des Montagebereichs und nach dem Ausbau der Walze ein weiteres.

Dies erleichtert das Verständnis der Beziehung zwischen dem Rad und der umgebenden Struktur.

Überprüfen Sie den verfügbaren Platz

Auch der Raum um die Walze herum ist eine Aufnahme wert.

Suchen Sie nach Halterungen, Abdeckungen, Schächten, Schienen oder anderen Komponenten in der Nähe, die die Installation behindern könnten.

Ein Ersatz muss nicht nur mit dem Rad selbst übereinstimmen. Es muss auch innerhalb des in der vorhandenen Baugruppe verfügbaren Platzes funktionieren.

Überprüfen Sie die Führung oder Schiene

Die Oberfläche, auf der sich das Rad bewegt, kann nützliche Informationen über die Komponente liefern.

Suchen Sie nach Markierungen, die den normalen Kontaktbereich anzeigen. Diese können manchmal Aufschluss darüber geben, ob das Rad mittig gelaufen ist oder eine stärkere Berührung mit einer Seite hatte.

Überprüfen Sie auch den umliegenden Leitfaden auf Folgendes:

• Schmutz oder Ablagerungen
• Kratzer
• Verformung
• Lockere Befestigungselemente
• Ungleichmäßiger Verschleiß
• Veränderungen der ursprünglichen Form

Wenn die Führung beschädigt oder falsch ausgerichtet ist, kann der Austausch der Walze allein das zugrunde liegende mechanische Problem möglicherweise nicht lösen.

Aus diesem Grund sollte der Leitfaden im selben Prozess überprüft und nicht als separates Problem behandelt werden.

Ein klares Foto kann erklären, was Zahlen nicht können

Maße sind wichtig, aber manche Formen lassen sich nur schwer mit Zahlen genau beschreiben.

Stellen Sie sich eine Walze mit gebogener Kante, versetzter Mitte und einer kleinen Befestigungsmöglichkeit auf einer Seite vor. Eine Liste mit Abmessungen kann das Teil beschreiben, aber ein Seitenfoto kann die Beziehung zwischen diesen Merkmalen viel deutlicher zeigen.

Verwenden Sie für eine Ersatzanfrage Fotos mit guter Beleuchtung und einem einfachen Hintergrund.

Versuchen Sie Folgendes einzubeziehen:

• Eine Gesamtansicht
• Eine Seitenansicht
• Eine Nahaufnahme der Mitte
• Ein Blick auf den Montagebereich
• Ein Foto zeigt das Bauteil in seiner ursprünglichen Position

Zur visuellen Orientierung kann auf einem Foto auch ein Lineal oder ein Messwerkzeug neben dem Teil platziert werden.

Wenn eine einfache Skizze nützlich wird

Einige Walzen sind einfach zu beschreiben. Andere haben ungewöhnliche Formen oder Montageanordnungen, die anhand einer Zeichnung leichter zu verstehen sind.

Eine einfache Skizze muss nicht den formalen technischen Zeichnungsstandards entsprechen.

Zeichnen Sie das Bauteil von vorne und von der Seite und markieren Sie dann die wichtigen Maße. Zeigen Sie die Position der Achse oder Welle an und geben Sie die Oberfläche an, die die Führung berührt.

Dies kann helfen, mehrere praktische Fragen zu beantworten:

• Wo ist das rotierende Zentrum?
• Welche Seite zeigt zur Halterung?
• Welche Oberfläche berührt die Führung?
• Welche Maße gehören zum Rad?
• Welche Maße gehören zur Montagekonstruktion?

Bei kundenspezifischen Komponenten kann diese Art der Referenz die Kommunikation erheblich erleichtern.

Halten Sie das Originalteil verfügbar

Entsorgen Sie die alte Walze möglichst nicht direkt nach der Messung.

Eine physische Probe kann Informationen liefern, die in Fotos oder schriftlichen Notizen nur schwer festzuhalten sind. Es kann das tatsächliche Radprofil, die Lageranordnung, Montagemerkmale und Verschleißerscheinungen anzeigen.

Dies kann besonders nützlich sein, wenn die Komponente ungewöhnlich ist oder das Originaldesign keine leicht identifizierbare Modellnummer hat.

Für Hersteller und Zulieferer, die mit nicht standardmäßigen Riemenscheiben- und Rollenkomponenten arbeiten, kann ein Muster in Kombination mit Zeichnungen, Fotos und Anwendungsinformationen eine nützliche Referenz für die Diskussion eines Ersatzes oder einer kundenspezifischen Konstruktion sein.

Vorbereiten einer eindeutigen Ersatzanfrage

Sobald die Inspektion abgeschlossen ist, organisieren Sie die Informationen in einer einfachen Spezifikation.

Eine nützliche Anfrage kann Folgendes umfassen:

• Anwendung: Wo die Komponente verwendet wird
• Vorhandene Komponente: Beschreibung und Fotos des Originalteils
• Radinformationen: Hauptabmessungen und Laufprofil
• Informationen zum Zentrum: Bohrungs-, Lager-, Buchsen- oder Wellenanordnung
• Montageinformationen: Halterung, Achse, Stift oder Gehäusestruktur
• Informationen zum Reiseführer: Fotos oder Beschreibung der Kontaktfläche
• Zustand: Sichtbare Abnutzung, Risse, Verformung oder andere Schäden
• Menge: Ungefährer Einkaufsbedarf
• Beispiel: Ob die Originalkomponente als Referenz geliefert werden kann
• Anpassung: Ob eine Standardkomponente oder eine kundenspezifische Komponente in Betracht gezogen wird

Dies gibt dem Lieferanten einen viel klareren Ausgangspunkt als ein einzelnes Foto oder eine einzelne Messung.

Für Anwendungen mit kundenspezifischen Riemenscheiben und Rollen kann HUNE diese Art von Maß- und Anwendungsinformationen bei der Erörterung nicht standardmäßiger Komponentenanforderungen verwenden.

Was Sie vor der Bestellung überprüfen sollten

Rad

Überprüfen Sie die Hauptmaße und stellen Sie sicher, dass das Laufprofil korrekt erfasst wurde.

Mitte

Bestätigen Sie, ob die Komponente eine einfache Bohrung, ein Lager, eine Buchse, eine Welle oder eine andere interne Anordnung verwendet.

Montage

Vergleichen Sie die ursprüngliche Verbindung mit der vorgeschlagenen Ersatzkonstruktion.

Leitfaden

Stellen Sie sicher, dass das Radprofil mit der Oberfläche übereinstimmt, auf der es betrieben wird.

Installationsraum

Überprüfen Sie die Umgebung auf alles, was die Passform oder Bewegung beeinträchtigen könnte.

Betriebsbedingungen

Berücksichtigen Sie die Umgebung, in der die Komponente verwendet wird. Markisensysteme für den Außenbereich können Feuchtigkeit, Staub, Temperaturschwankungen und wiederholten Bewegungen ausgesetzt sein. Diese Bedingungen können bei der Diskussion von Material und Konstruktion relevant sein.

Eine praktische Checkliste für Messungen

Bevor Sie die Informationen an einen Lieferanten senden, stellen Sie sicher, dass Sie Folgendes abgedeckt haben:

• Fotografieren Sie die Walze vor dem Ausbau
• Notieren Sie die Hauptradabmessungen
• Überprüfen Sie das Seitenprofil
• Überprüfen Sie die mittlere Öffnung
• Identifizieren Sie alle Lager oder Buchsen
• Notieren Sie die Wellen-, Achsen- oder Stiftanordnung
• Fotografieren Sie die Montagehalterung
• Überprüfen Sie die Führung oder Schiene
• Beachten Sie sichtbare Abnutzung oder Verformung
• Prüfen Sie den verfügbaren Einbauraum
• Bereiten Sie eine einfache Skizze vor, wenn das Bauteil eine ungewöhnliche Form hat
• Halten Sie nach Möglichkeit das Originalteil bereit
• Erklären Sie, wie und wo die Walze verwendet wird
• Geben Sie an, ob möglicherweise eine kundenspezifische Komponente erforderlich ist

Häufig gestellte Fragen

Welche Maße sollte ich vor der Bestellung einer Markisenrolle nehmen? Notieren Sie den Raddurchmesser, die Breite, die Mittelöffnung, das Laufprofil, die Montageanordnung und den verfügbaren Einbauraum. Fotos der gesamten Baugruppe können zusätzlichen Kontext liefern.

Reicht die Messung des Außendurchmessers? Nein. Das Außenmaß beschreibt nur einen Teil des Bauteils. Die Mittenanordnung, das Laufprofil, die Montagestruktur und die Beziehung zur Führung können sich ebenfalls auf die Kompatibilität auswirken.

Soll ich die Originalwalze nach der Messung behalten? Wenn möglich, ja. Das Originalteil kann nützliche Informationen über sein Profil, seine Montagemerkmale, seine innere Anordnung und seinen Verschleißzustand liefern, die allein durch Messungen möglicherweise nur schwer zu erfassen sind.

Warum sollte ich die Walze fotografieren, bevor ich sie entferne? Ein installiertes Foto zeigt die Ausrichtung und Beziehung der Komponente zu nahegelegenen Halterungen, Wellen, Führungen und anderen Teilen. Dieser Kontext kann zur Klärung der Ersatzanforderungen beitragen.

Kann ein Lieferant anhand eines Musters eine maßgeschneiderte Walze herstellen? Ein physisches Muster kann zusammen mit Messungen, Fotos, Anwendungsinformationen und Montagedetails nützliche Referenzinformationen liefern, wenn Sie über eine nicht standardmäßige oder kundenspezifische Walze sprechen.

Gute Messung beginnt beim gesamten System

Eine Rolle mag zwar ein relativ kleiner Teil einer Markisenbaugruppe sein, doch ihre Abmessungen und ihre Montageposition können einen direkten Einfluss darauf haben, wie sie passt und sich bewegt.

Aus diesem Grund sollte die Ersatzbeschaffung mit mehr als dem Außendurchmesser beginnen. Das Radprofil, die Mittenanordnung, die Montagestruktur, die Führung und der verfügbare Einbauraum liefern nützliche Informationen.

Ein paar klare Fotos und sorgfältig aufgezeichnete Abmessungen können den Prozess erheblich erleichtern, insbesondere wenn es sich um ein älteres oder nicht standardmäßiges Bauteil handelt.

Der praktische Ansatz ist einfach: Überprüfen Sie die komplette Baugruppe, messen Sie die wichtigen Bereiche, dokumentieren Sie die Montageanordnung und halten Sie nach Möglichkeit das Originalteil zum Vergleich bereit. Dies gibt sowohl Käufern als auch Herstellern ein klareres Verständnis der Komponente und ihrer Rolle innerhalb des Markisensystems.
