Warum entwickeln V-Räder von 3D-Druckern flache Stellen?

V-Räder für 3D-Drucker sind zwar kleine Komponenten, stehen aber in direktem Zusammenhang mit der Art und Weise, wie sich ein Druckerschlitten entlang seines Führungssystems bewegt. Wenn ein Rad einen flachen Abschnitt aufweist, bewegt sich der Schlitten möglicherweise nicht mehr während seiner gesamten Fahrt mit dem gleichen Rollmuster. Das Ergebnis kann eine spürbare Beule, ein sich wiederholender Widerstand, eine Vibration oder eine unregelmäßige Bewegung sein, die beim Drucken leichter wahrnehmbar ist.

Eine flache Stelle entsteht meist nicht ohne Grund. Dies kann davon abhängen, wie fest das Rad die Schiene berührt, wie lange der Drucker in einer Position bleibt, vom Zustand der Lauffläche, dem Radmaterial, der Lagerunterstützung oder der Art und Weise, wie der Wagen zusammengebaut wurde.

Für Benutzer und Gerätehersteller ist es nützlicher zu verstehen, was zwischen Rad und Schiene passiert, als ein beschädigtes Rad einfach als Ersatzteil zu behandeln.

Was bedeutet eigentlich eine flache Stelle?

Ein V-Rad hat normalerweise eine durchgehend gekrümmte Außenfläche, die dem Profil seiner Führungsschiene folgt. Während sich der Schlitten bewegt, dreht sich das Rad und überträgt den Kontaktpunkt um seinen Umfang.

Eine flache Stelle verändert diese Beziehung.

Anstatt eine abgerundete Kontaktfläche beizubehalten, wird ein Abschnitt des Rads leicht komprimiert oder verformt. Wenn dieser Abschnitt die Schiene erreicht, rollt das Rad möglicherweise nicht mehr auf die gleiche Weise wie während der restlichen Drehung.

Die Änderung kann so klein sein, dass sie einer schnellen Sichtprüfung entgeht. In manchen Fällen lässt sich das Problem leichter erkennen, wenn der Schlitten langsam von Hand bewegt wird.

Warum wird das Rad platt?

Es gibt mehrere mögliche Ursachen, die auch gemeinsam auftreten können.

Aus diesem Grund kann es sein, dass der einfache Einbau eines neuen Rads die zugrunde liegende Situation nicht löst, wenn der mechanische Zustand unverändert bleibt.

Der Zusammenhang zwischen Raddruck und flachen Stellen

Eine der einfachsten Möglichkeiten, flache Stellen zu verstehen, besteht darin, über den Anpressdruck nachzudenken.

Ein V-Rad benötigt ausreichend Kontakt mit der Schiene, um den Schlitten stabil zu halten. Gleichzeitig kann übermäßiger Druck das Rad unnötig belasten.

Bei zu fester Einstellung kann das Rad auch bei stillstehendem Schlitten fest gegen die Schiene gedrückt werden. Anschließend wird das Außenmaterial einer kontinuierlichen Kompression unterzogen.

Bei einem Rad aus technischem Polymer kann eine längere Kompression die Form der Kontaktfläche allmählich verändern.

Der Drucker muss nicht laufen

Dies ist ein wichtiges Detail.

Ein Rad kann einen flachen Bereich erzeugen, während der Drucker stillsteht.

Wenn ein Schlitten über einen längeren Zeitraum in einer Position bleibt, bleibt derselbe Teil des Rades an der Schiene. Der Effekt wird relevanter, wenn die Kontaktkraft höher als nötig ist.

Wenn sich die Maschine wieder in Bewegung setzt, durchläuft dieser verformte Abschnitt wiederholt den Kontaktpunkt.

Dadurch kann bei manueller Bewegung das vertraute Gefühl einer kleinen Beule oder Kerbe entstehen.

Warum ist die Parkposition wichtig?

Denken Sie an einen Drucker, der über einen längeren Zeitraum unbenutzt bleibt.

Der Schlitten bleibt in der Nähe eines Bereichs des Rahmens und die Räder bleiben in derselben Drehposition. Es scheint nichts zu passieren, da die Maschine ausgeschaltet ist.

Mechanisch wird der Wagen jedoch weiterhin von den Rädern getragen.

Bei zu hohem Anpressdruck konzentriert sich die stationäre Last auf den gleichen Teil jedes Rads. Mit der Zeit kann dies zu einer lokalen Verformung führen.

Dies bedeutet nicht, dass jeder geparkte Drucker flache Stellen entwickelt. Radkonstruktion, Material, Kontaktkraft, Temperatur, Maschinenausrichtung und Lagerbedingungen beeinflussen alle das Ergebnis.

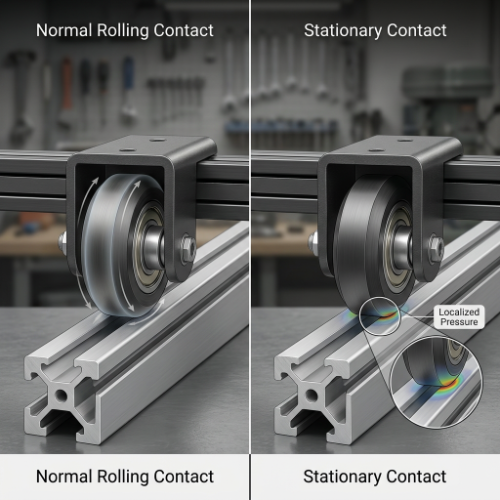

Bewegung verändert den Kontaktpunkt

Im Normalbetrieb dreht sich das Rad und unterschiedliche Abschnitte seines Umfangs treffen auf die Schiene.

Dadurch wird der Kontakt rund um das Rad verteilt.

Wenn der Drucker stationär bleibt, gibt es keine solche Umverteilung. Ein kleiner Abschnitt bleibt unter Last.

Dies ist einer der Gründe dafür, dass ein Drucker, der sich bei regelmäßiger Verwendung glatt anfühlt, nach längerem Nichtgebrauch eine spürbare Kerbe entwickeln kann.

Könnte eine falsche Einstellung die wahre Ursache sein?

Ja.

Das Rad sollte einen angemessenen Kontakt mit der Führungsfläche haben, ohne unnötigen Widerstand zu erzeugen.

Wenn die Einstellung zu locker ist, kann der Schlitten unerwünschtes Spiel haben. Wenn es zu fest ist, kann das Rad übermäßigen Druck ausüben und der Schlitten benötigt möglicherweise mehr Kraft zum Bewegen.

Keine der beiden Bedingungen ist wünschenswert.

Eine einfache mechanische Prüfung

Wenn der Drucker sicher ausgeschaltet ist und die entsprechende Achse frei beweglich ist, kann der Schlitten normalerweise langsam von Hand bewegt werden.

Achten Sie darauf, ob:

• Die Bewegung fühlt sich über die gesamte Schiene gleichmäßig an.
• In regelmäßigen Abständen tritt eine sich wiederholende Beule auf.
• Der Schlitten wird an einer Stelle spürbar straffer.
• Ein Rad scheint während der Drehung zu zögern.
• Bei leichtem Druck wackelt der Schlitten.

Das genaue Prüfverfahren hängt vom Druckerdesign ab, daher sollten bei Anpassungen die Montageanweisungen des Herstellers befolgt werden.

Welche Rolle spielt der V-Groove?

Die Form eines V-Rads ist so konzipiert, dass es mit einer kompatiblen V-förmigen Lauffläche zusammenarbeitet.

Der abgewinkelte Kontakt hilft dabei, den Schlitten einzuschränken, während das Rad gleichzeitig entlang des Profils rollen kann.

Diese Geometrie bedeutet auch, dass der Zustand beider Oberflächen wichtig ist.

Wenn sich das Radprofil ändert, ändert sich auch seine Beziehung zur Schiene. Ein flacher Abschnitt, eine abgebrochene Kante, eine abgenutzte Nut oder eine unebene Oberfläche können die Bewegung des Schlittens beeinträchtigen.

Eine kleine Änderung kann wiederholt werden

Hier werden flache Stellen aus Bewegungssicht interessant.

Angenommen, ein Rad hat eine Abflachung.

Jedes Mal, wenn sich das Rad in diese Position dreht, kehrt die gleiche Unregelmäßigkeit zum Kontaktpunkt zurück. Bewegt sich der Schlitten weiter, kann der Effekt wiederholt auftreten.

Dieses wiederholte mechanische Muster kann manchmal auffälliger sein als eine allgemeine Verringerung der Glätte.

Können Trümmer zur Radverformung beitragen?

Auf der Lauffläche eines 3D-Druckers können sich Staub, Filamentpartikel, Werkstattabfälle und andere kleine Verunreinigungen ansammeln.

Eine saubere Kontaktfläche ermöglicht das bestimmungsgemäße Zusammenwirken von Rad und Schiene.

Wenn Schmutz zwischen ihnen eingeklemmt wird, kann sich der Kontaktzustand ändern. Ein harter Partikel kann einen lokalen Druckpunkt erzeugen, während sich feines Material in der Radoberfläche festsetzen kann.

Dadurch entsteht nicht automatisch eine flache Stelle, aber Verunreinigungen können zu ungleichmäßigem Kontakt und beschleunigten Oberflächenveränderungen führen.

Überprüfen Sie die Schiene, bevor Sie das Rad belasten

Ein beschädigtes Rad lässt sich leicht austauschen, daher kann es verlockend sein, sich sofort auf das Rad zu konzentrieren.

Aber auch die Schiene verdient Aufmerksamkeit.

Suchen Sie nach:

• Sichtbare Ablagerungen in der Rille.
• Markierungen entlang der Lauffläche.
• Ungewöhnliche Kontamination.
• Beschädigung im Kontaktbereich.
• Abschnitte, in denen sich der Wagen anders verhält.

Ein Ersatzrad, das auf einer verunreinigten oder beschädigten Lauffläche montiert wird, kann erneut ähnliche Symptome hervorrufen.

Beeinflusst das Radmaterial die Bildung flacher Stellen?

Die Materialauswahl spielt eine Rolle dabei, wie ein Rad auf Langzeitkontakt reagiert.

Viele Desktop-3D-Drucker verwenden technische Polymerräder, da diese eine nützliche Kombination aus mechanischer Festigkeit, geringen Reibungseigenschaften und Kompatibilität mit Aluminium-Extrusionssystemen bieten.

Verschiedene Polymere reagieren nicht gleich auf Druck, Temperatur, Feuchtigkeit oder Langzeitbelastung.

Metallräder verhalten sich anders als Polymerräder, während andere technische Materialien ihre eigene Kombination aus Steifigkeit und Kontakteigenschaften bieten können.

Wichtig ist, dass das Material nicht getrennt vom gesamten Leitsystem bewertet werden kann.

Bei Ersatzkomponenten ist es in der Regel praktischer, die Radkonstruktion an das ursprüngliche mechanische System anzupassen, als ein Material nur aufgrund des Aussehens auszuwählen.

Was ist mit dem Lager im Rad?

Das äußere Rad erhält die meiste Aufmerksamkeit, aber im Inneren befindet sich noch eine weitere Komponente.

Das Lager unterstützt die Drehung um die Achse. Wenn sich das Lager nicht reibungslos dreht, kann es zu unregelmäßigen Bewegungen des Rads kommen, auch wenn seine Außenfläche normal aussieht.

Ein Lagerproblem und eine flache Stelle können bei manueller Bewegung zu ähnlichen Empfindungen führen.

Beispielsweise kann ein raues Lager beim Drehen des Rades wiederholten Widerstand erzeugen. Ein beschädigtes Rad kann ein ähnliches, sich wiederholendes Gefühl hervorrufen, wenn der verformte Abschnitt die Schiene erreicht.

Schauen Sie sich das Rad und das Lager zusammen an

Bei der Untersuchung ungewöhnlicher Bewegungen ist es sinnvoll, beide Teile zu berücksichtigen.

Eine sinnvolle Inspektion kann Folgendes umfassen:

1. Überprüfung der äußeren Radoberfläche.
2. Suchen Sie nach einem sichtbaren abgeflachten Abschnitt.
3. Drehen Sie das Rad langsam.
4. Prüfung auf ungewöhnliche Rauheit.
5. Überprüfung der Achse und Einbaulage.
6. Blick auf die Schienenkontaktfläche.

Dies ergibt ein vollständigeres Bild als die alleinige Inspektion des Rades.

Wie können flache Stellen den Druck beeinträchtigen?

Die Auswirkung hängt davon ab, wie stark die Verformung ist und wo sich das betroffene Rad befindet.

Eine kleine Veränderung kann bei normaler Bewegung kaum wahrnehmbar sein. Eine größere Unregelmäßigkeit kann zu periodischen Änderungen in der Wagenbewegung führen.

Mögliche Anzeichen sind:

• Sich wiederholende Oberflächenmuster.
• Ungleichmäßige Bewegung entlang einer Achse.
• Ein spürbarer Stoß beim manuellen Bewegen.
• Vibration des Wagens.
• Änderungen in der Konsistenz der ersten Schicht.
• Zusätzlicher Lärm während der Fahrt.

Diese Symptome beweisen nicht, dass ein Rad eine platte Stelle hat. Riemen, Rahmenausrichtung, Lager, Montageteile, Extrusionszustand und andere Teile des Bewegungssystems können zu ähnlichen Ergebnissen führen.

Deshalb ist eine Überprüfung des gesamten mechanischen Systems sinnvoll.

Warum das Anziehen des Rades nicht immer die Lösung ist

Wenn sich ein Schlitten locker anfühlt, kann es eine offensichtliche Lösung sein, die Einstellung festzuziehen.

Aber mehr Druck bedeutet nicht automatisch bessere Bewegung.

Wenn das Rad bereits eine beschädigte oder unebene Oberfläche aufweist, kann eine Erhöhung des Anpressdrucks dazu führen, dass die Unebenheit deutlicher sichtbar wird. Es kann auch den Widerstand erhöhen und das Rad zusätzlich belasten.

Ein besserer Ansatz besteht darin, das System entsprechend dem Druckerdesign anzupassen und zu prüfen, ob sich der Schlitten gleichmäßig und ohne unerwünschtes Spiel bewegt.

Es gibt einen Unterschied zwischen fest und überladen

Das Rad muss in Kontakt mit der Schiene bleiben.

Es muss nicht unnötig komprimiert werden.

Diese Unterscheidung ist bei Polymerrädern besonders wichtig, da sie auf Dauerdruck anders reagieren als starre Metallkomponenten.

Kann eine flache Stelle von selbst verschwinden?

Manchmal bemerken Benutzer, dass sich ein Rad besser anfühlt, nachdem der Drucker wiederholt bewegt wurde.

Dies kann passieren, weil das Rad nicht mehr genau in der gleichen Position ruht oder weil eine geringfügige Verformung bei kontinuierlicher Drehung weniger spürbar wird.

Das bedeutet jedoch nicht, dass sich jede flache Stelle von selbst korrigiert.

Wenn das Rad bleibende Verformungen, Materialschäden oder ein deutlich verändertes Profil aufweist, kann es sein, dass die Unregelmäßigkeit bei fortgesetzter Verwendung einfach im System verbleibt.

Daher sollte ein sichtbar beschädigtes Rad beurteilt werden und nicht davon ausgegangen werden, dass durch zusätzliches Drucken die ursprüngliche Form wiederhergestellt wird.

Wann sollte ein V-Rad ausgetauscht werden?

Ein Austausch lohnt sich, wenn das Rad eine sichtbare Beschädigung aufweist oder wenn sein Zustand die Bewegung des Schlittens deutlich beeinträchtigt.

Einige Anzeichen verdienen Aufmerksamkeit:

Sichtbare Oberflächenverformung

Eine Abflachung, eine abgebrochene Kante oder ein deutlich verändertes Rillenprofil weisen darauf hin, dass sich die Kontaktfläche nicht mehr im vorgesehenen Zustand befindet.

Sich wiederholende Bewegungskerben

Wenn der Wagen in bestimmten Abständen wiederholt blockiert oder anstößt, überprüfen Sie die Raddrehung und die Lauffläche.

Anhaltende Instabilität des Transports

Wenn der Schlitten nicht so eingestellt werden kann, dass er eine stabile Bewegung ohne übermäßigen Widerstand aufrechterhält, muss die Radbaugruppe möglicherweise genauer untersucht werden.

Ungewöhnliches Lagerverhalten

Ein raues oder lautes Lager kann die Radbewegung beeinträchtigen, selbst wenn die Außenfläche akzeptabel erscheint.

Der Austausch sollte auf dem tatsächlichen Zustand der Komponente und den Anforderungen der Druckerbaugruppe basieren.

Wie können Hersteller das Risiko beim Produktdesign reduzieren?

Für Hersteller, die 3D-Druckerbaugruppen herstellen, beginnt die Verhinderung von Flachstellen, bevor der Drucker den Benutzer erreicht.

Radauswahl, Schlittengeometrie, Lageranordnung, Einstellmethode, Schienenkompatibilität und Lagerbedingungen spielen alle eine Rolle.

Eine gut konzipierte Baugruppe sollte ausreichend Kontakt zur Führung des Schlittens bieten und gleichzeitig unnötigen Druck auf das Rad vermeiden.

Die Lagerung ist Teil des mechanischen Designs

Auch Aufbewahrungshinweise können von Bedeutung sein.

Wenn ein Drucker voraussichtlich über einen längeren Zeitraum nicht genutzt wird, können die Position des Schlittens und der Zustand der Radbelastung als Teil der Handhabungshinweise für das Produkt berücksichtigt werden.

Dies ist ein kleines Detail, aber es kann dazu beitragen, Probleme im Zusammenhang mit längerem stationärem Kontakt zu reduzieren.

Worauf sollten Käufer bei der Beschaffung von Ersatz-V-Rädern achten?

Für Händler, Reparaturunternehmen und Druckerhersteller sollte die Auswahl des Ersatzrads über die Anpassung an das allgemeine Erscheinungsbild des Rads hinausgehen.

Bedenken Sie:

Eine Zeichnung oder ein vorhandenes Muster kann diesen Vorgang erheblich erleichtern, insbesondere wenn das Rad Teil einer kundenspezifischen Druckerstruktur ist.

Ein kleines Rad kann Ihnen viel über das Bewegungssystem verraten

Eine flache Stelle mag wie ein einfaches Radproblem aussehen, kann aber etwas über das größere mechanische System verraten.

Möglicherweise war das Rad einem zu hohen Anpressdruck ausgesetzt. Möglicherweise stand der Wagen über einen längeren Zeitraum still. Die Schiene muss möglicherweise gereinigt werden. Das Lager trägt möglicherweise zur unregelmäßigen Drehung bei. Möglicherweise ist auch eine Ausrichtungsprüfung der Baugruppe erforderlich.

Aus diesem Grund kann ein Radwechsel ohne Kenntnis der Umgebungsbedingungen später manchmal zu demselben Problem führen.

Für Hersteller und Benutzer von 3D-Druckern besteht der nützliche Ansatz darin, Rad, Lager, Schiene, Schlitten und Einstellung gemeinsam zu betrachten. Sobald die Kontaktbeziehung verstanden ist, lässt sich leichter entscheiden, ob das Problem am Rad selbst oder an der Art und Weise liegt, wie das Bewegungssystem zusammengebaut ist.

3D-Drucker-V-Räder können flache Stellen entwickeln, wenn ein Abschnitt des Rads über einen längeren Zeitraum unter konzentriertem Druck bleibt, insbesondere wenn Kontaktkraft, Lagerposition, Ausrichtung oder Laufbedingungen für die Montage nicht geeignet sind. Auch Materialverhalten, Lagerzustand, Verschmutzung und Schienengeometrie können die Entstehung des Problems beeinflussen.

Der wichtige Punkt ist, dass eine flache Stelle nicht nur eine kosmetische Veränderung ist. Da das Rad Teil eines beweglichen Führungssystems ist, kann eine Änderung seiner Rundheit die Bewegung des Schlittens entlang der Schiene beeinflussen.

Für Benutzer kann eine langsame manuelle Bewegungskontrolle einen frühen Hinweis auf unregelmäßiges Rollen geben. Für Hersteller kann eine sorgfältige Beachtung des Radmaterials, der Lagerkonstruktion, des Kontaktdrucks, der Schienenkompatibilität und des Wagendesigns dazu beitragen, ein konsistenteres Bewegungssystem zu schaffen.

Ein V-Rad mag ein kleiner Teil eines 3D-Druckers sein, seine Aufgabe ist jedoch eng mit der Bewegung des gesamten Schlittens verbunden. Wenn das Rad richtig auf die Schiene abgestimmt bleibt und die umgebende Baugruppe richtig eingestellt ist, verfügt das Bewegungssystem über eine vorhersehbarere mechanische Grundlage.
