Eine Führungsrolle wird bei routinemäßiger Wartung häufig ausgetauscht, und manchmal läuft der Riemen oder Draht danach plötzlich anders. Diese Verschiebung geht normalerweise auf das Groove-Design zurück. Es ist eines dieser Details, auf die man selten achtet, bis etwas wackelt, verrutscht oder sich ungleichmäßig abnutzt. Sobald die eigentliche Funktion des Grooves klar wird, fühlen sich viele dieser Linienprobleme nicht mehr wie ein Rätsel an.
Warum der Groove wichtiger ist, als er aussieht
Die Aufgabe einer Führungsrolle klingt einfach: Halten Sie einen Riemen, ein Kabel, eine Kette oder ein Band auf einem geraden, kontrollierten Weg. Die eigentliche Führungsfunktion übernimmt die Rille, also der in die Walzenoberfläche eingeschnittene oder geformte Kanal. Das Ändern des Rillenprofils verändert die Kontaktfläche der Walze mit dem sich bewegenden Material, wie fest sie das Material an Ort und Stelle hält und wie viel Reibung sich während des Betriebs aufbaut.
Die Nut fungiert weniger als dekoratives Detail, sondern eher als Lenkmechanismus. Eine zu flache Rille kann dazu führen, dass der Riemen unter Belastung seitlich abdriftet. Wenn es zu eng ist, kann es so fest greifen, dass es den Verschleiß sowohl der Rolle als auch des Bandes selbst beschleunigt. Irgendwo zwischen diesen Extremen läuft ein System normalerweise am reibungslosesten, und dieser Gleichgewichtspunkt hängt stark von der Anwendung ab.
Kennenlernen der gängigen Groove-Profile
Nicht alle Rillen werden auf die gleiche Weise geschnitten und jede Form bringt unterschiedliche Kompromisse mit sich.

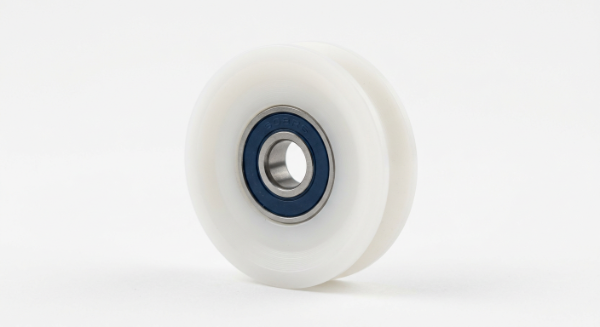

V-förmige Rillen
V-Nuten kommen häufig bei Rollen vor, die mit Rundriemen oder Drahtseilen verwendet werden. Die abgewinkelten Seiten zentrieren das Band beim Einlegen in den Kanal auf natürliche Weise, wodurch seitliche Bewegungen reduziert werden. Dieser selbstzentrierende Effekt ist einer der Gründe, warum V-Nuten so häufig in Verpackungslinien und leichten Materialtransportgeräten auftauchen.
U-förmige und runde Rillen
Abgerundete oder U-förmige Kanäle neigen dazu, den Kontaktdruck gleichmäßiger über die Riemen- oder Kabeloberfläche zu verteilen als ein scharfer V-Schnitt. Dies kann bei weicheren Riemenmaterialien schonender sein, da an einem einzelnen Kontaktpunkt weniger konzentrierter Druck ausgeübt wird. Dieses Profil wird häufig bei Drahtseil- und Kabelführungsrollen verwendet, da es das Kabel umschließt, ohne es einzuklemmen.
Flache oder rillenlose Oberflächen
Einige Walzen lassen die Rille vollständig aus und verlassen sich auf eine ebene Oberfläche. Dies funktioniert gut für breite Bänder oder flache Bänder, bei denen die seitliche Führung von anderen Komponenten im System erfolgt, wie z. B. Seitenflanschen oder separaten Führungsrollen. Ohne Rille ist die Walze jedoch vollständig auf die äußere Ausrichtung angewiesen, um ein Abdriften zu verhindern.
Mehrrillen- und Stufendesigns
Geräte, die mehrere Litzen gleichzeitig verarbeiten, wie z. B. Mehrdrahtzuführsysteme, können Rollen mit wiederholten Rillen über die gesamte Breite verwenden. Der Abstand und die Konsistenz zwischen den einzelnen Kanälen sind hier wichtig, da ungleiche Abstände dazu führen können, dass ein Strang unter einer anderen Spannung läuft als seine Nachbarn.
Tiefe, Breite und die Balance zwischen Griffigkeit und Freiheit
Rillentiefe und -breite wirken zusammen, und um die richtige Balance zu finden, geht es vor allem darum, die Rille an das Material anzupassen, das durch sie hindurchfließt.
- Flache Rillen Ermöglichen ein leichteres Lösen des Riemens oder Kabels, bieten jedoch weniger Widerstand bei seitlicher Bewegung.
- Tiefere Rillen Halten Sie das Material sicherer, was in Hochgeschwindigkeits- oder vibrationsanfälligen Umgebungen hilfreich ist, aber mit der Zeit zu erhöhter Reibung und Wärmeentwicklung führen kann.
- Schmale Rillen eignen sich für Kabel mit kleinerem Durchmesser oder dünnere Riemen und reduzieren so unnötiges Spiel.
- Breitere Rillen Geeignet für dickere Materialien, kann aber zu mehr Wackeln führen, wenn die Passform zu locker ist.
Eine Nut, die nicht zum Riemen- oder Kabeldurchmesser passt, und sei es nur geringfügig, macht sich oft als ungleichmäßiges Verschleißmuster bemerkbar, lange bevor sie ein sichtbares Betriebsproblem verursacht. Dies ist einer der Gründe, warum die Nutgröße mit einem Lieferanten bestätigt werden muss, bevor eine Bestellung eingeht, und nicht erst, nachdem Installationsprobleme auftreten.
Materialpaarung: So funktioniert die Rillenform mit der Rollenmischung
Die Rillengeometrie funktioniert nicht isoliert. Das Rollenmaterial selbst, sei es eine Nylonverbindung, Polyurethan, gummiert oder ein Metallkern mit einer Kunststoffaußenschicht, interagiert mit der Rillenform, um zu bestimmen, wie sich die gesamte Baugruppe bei wiederholter Bewegung verhält.
Ein weicheres Material in Kombination mit einer tiefen Rille kann sich unter anhaltendem Druck manchmal leicht verformen und das ursprüngliche Profil der Rille im Laufe der Monate des Gebrauchs geringfügig verändern. Ein härteres Material behält seine Form länger, kann jedoch mehr Vibrationen oder Geräusche übertragen, insbesondere in Rillen mit scharfen Innenwinkeln. Hersteller passen die Rillenkanten oft leicht abgerundet statt scharfkantig an, um die Spannungskonzentration im Material an dieser Stelle zu reduzieren.
Lastverteilung und die versteckten Spannungspunkte
Jede Rille erzeugt eine Kontaktzone, und in dieser Zone wird die Last zwischen der Rolle und dem, was sie führt, übertragen. Eine schlecht angepasste Rille kann zu einem sogenannten Quetschpunkt führen, einem schmalen Bereich, in dem sich der Druck konzentriert, anstatt sich auszubreiten.
Im Laufe der Zeit führen Quetschstellen zu einigen wiederkehrenden Problemen:
| Rillenzustand | Gemeinsame Auswirkung auf die Leistung |
|---|---|
| Nut zu schmal für Riemenbreite | Lokaler Druckaufbau, schnellerer Oberflächenverschleiß |
| Nut zu flach für Kabeldurchmesser | Reduzierte Spurstabilität, erhöhte Drift |
| Scharfe Innenrillenwinkel | Höhere Spannungskonzentration, mögliche Rissbildung im Laufe der Zeit |
| Die Rillentiefe ist über die Rollenbreite hinweg uneinheitlich | Ungleichmäßige Spannungsverteilung, mögliche Schiefstellung |
| Rillenprofil passt nicht zum Riemenquerschnitt | Übermäßige Reibung, erhöhte Hitze während des Betriebs |
Keines dieser Probleme tritt in der Regel über Nacht auf. Sie bauen sich allmählich auf, weshalb die regelmäßige Inspektion des Nutzustands, nicht nur des Rollenlagers oder der Welle, eine nützliche Gewohnheit auf Wartungschecklisten bleibt.
Passendes Rillendesign zur Anwendung
Verschiedene Branchen tendieren zu unterschiedlichen Rillenprofilen, einfach weil ihre Materialien und Betriebsbedingungen so unterschiedlich sind. Hier ist ein allgemeiner Überblick darüber, wie sich das auswirkt:
| Anwendungstyp | Typische Groove-Vorliebe | Begründung |
|---|---|---|
| Handhabung von Drähten und Kabeln | U-förmige oder runde Nut | Hält runde Querschnitte ohne Einklemmen |
| Verpackungs- und Förderbänder | V-Nut oder flach mit Seitenführungen | Selbstzentrierende oder externe Ausrichtungsunterstützung |
| Schiebetür- und Torsysteme | Flache V-Nut | Sanfte, reibungsarme seitliche Bewegung |
| Mehradrige Drahtzuführung | Mehrere Rillen, gleichmäßig verteilt | Hält einzelne Stränge getrennt und ausgerichtet |
| Textil- und Faserverarbeitung | Abgerundete Nut, weichere Materialpaarung | Reduziert den Oberflächenabrieb an empfindlichen Strähnen |
Alltagskleidung und wie die Rillenform sie beschleunigt oder verlangsamt
Rillenverschleiß ist im Laufe der Lebensdauer einer Walze unvermeidlich, aber seine Geschwindigkeit und sein Muster zeigen oft, ob die ursprüngliche Rillenwahl für die Anwendung geeignet ist.
Einige Anzeichen, auf die Sie bei Routinekontrollen achten sollten:
- Ungleichmäßige Rillentiefe über die Breite der Walze, was oft auf eine Fehlausrichtung irgendwo stromaufwärts hindeutet
- Glänzende oder polierte Stellen innerhalb der Rille, was auf übermäßige Reibung an bestimmten Kontaktpunkten hindeutet
- Riemen oder Kabel liegen auf einer Seite der Rille höher als auf der anderen
- Erhöhte Geräusche oder Vibrationen während des Betriebs im Vergleich zur Neuinstallation der Walze
- Kleine Risse bilden sich in der Nähe scharfer Innenecken der Rillen, insbesondere bei härteren Walzenmaterialien
Um diese frühzeitig zu erkennen, ist in der Regel ein einfacher Rollentausch erforderlich und keine größere nachgelagerte Reparatur an Riemen, Kabeln oder angeschlossenen Maschinen.
Besprechen von Nutoptionen mit einem Rollenlieferanten
Da die Nutanforderungen je nach Anwendung sehr unterschiedlich sind, verläuft das Gespräch mit einem Lieferanten tendenziell reibungsloser, wenn es um konkrete Anforderungen geht und nicht um allgemeine Anforderungen. Zu den nützlichen Details gehören in der Regel der Riemen- oder Kabeldurchmesser, die erwartete Betriebsgeschwindigkeit, Umgebungsbedingungen wie Temperaturbereich oder Feuchtigkeitseinwirkung und ob die Walze kontinuierlich oder in intermittierenden Zyklen läuft.
Ein Lieferant, der mit einer breiten Palette von Rillenprofilen vertraut ist, kann in der Regel die Kompromisse für einen bestimmten Aufbau durchgehen, anstatt standardmäßig auf eine einzige Standardform zurückzugreifen. Dies erweist sich besonders bei kundenspezifischen Gerätekonstruktionen als nützlich, bei denen die handelsüblichen Nutabmessungen nicht immer genau mit dem verwendeten Riemen oder Kabel übereinstimmen.
Das Rillendesign ist vielleicht nicht das auffälligste Teil einer industriellen Führungsrolle, aber es beeinflusst in aller Stille die Spurstabilität, die Verschleißrate, das Reibungsniveau und die Gesamtzuverlässigkeit des Systems. Ob es sich um V-Nuten handelt, die ein Verpackungsband führen, oder um abgerundete Kanäle, die ein Drahtseil tragen, die Form und Größe dieser Nut macht mehr Arbeit, als den meisten Leuten bewusst ist, bis etwas leicht aus der Spur gerät. Wenn Sie bei der routinemäßigen Wartung auf den Zustand der Rillen achten und bei der Auswahl neuer Walzen ein ehrliches Gespräch über die Rillenoptionen führen, können Sie auf der ganzen Linie mehr Kopfschmerzen ersparen, als Sie von etwas so Kleinem erwarten würden.
