How Are Roller Wheels Used in Retractable Awning Systems

Einziehbare Markisensysteme können von außen recht einfach aussehen, aber die Bewegung unter dem Tuch hängt von der Zusammenarbeit einer Reihe mechanischer Teile ab. Bei einigen Designs rollt der Stoff auf ein Rohr und Gelenkarme steuern die Verlängerung. Bei schienengeführten Bauwerken kann die Bewegung anders gehandhabt werden, indem Wagen und Rollenräder auf festen Schienen fahren.

Dieser Unterschied ist wichtig, wenn es um Markisenrollen geht. Ein in einer Führungsschiene eingesetztes Rad dient nicht nur dazu, Gewicht zu tragen. Außerdem muss es der Spur folgen, den Wagen in Position halten und dem beweglichen Abschnitt ermöglichen, sich ohne unnötigen Widerstand zu bewegen.

Das tatsächliche Design variiert von Markisensystem zu Markisensystem, sodass es keine einzelne Radkonfiguration gibt, die für jede Anwendung geeignet ist. Schienenform, Wagenkonstruktion, Radmaterial, Lageranordnung, Installationsmethode und Außenbedingungen spielen alle eine Rolle bei der endgültigen Konstruktion.

Wo werden Rollenräder in einer einziehbaren Markise verwendet?

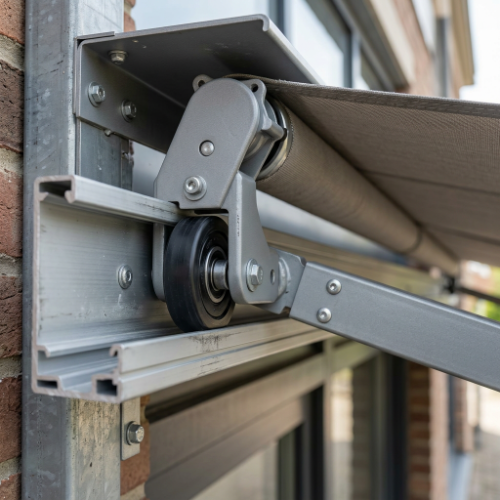

Rollenräder werden üblicherweise mit einziehbaren Strukturen in Verbindung gebracht, die Führungsschienen oder Schienen verwenden.

Bei dieser Art der Anordnung ist ein beweglicher Schlitten mit einem Teil des Markisengestells verbunden. Der Schlitten enthält ein oder mehrere Räder, die beim Öffnen oder Schließen der Struktur entlang der Schiene laufen. Je nach Ausführung können die Räder für vertikalen Halt, seitliche Führung oder beides sorgen.

Das Rad ist somit Teil einer größeren mechanischen Verbindung:

Beweglicher Rahmen → Schlitten → Rad → Führungsschiene

Das Betriebssystem erzeugt die Bewegung, während der Schlitten und die Räder diese Bewegung auf dem vorgesehenen Weg halten.

Schienengeführte Systeme und Rollenrohrsysteme sind unterschiedlich

Es ist sinnvoll, zwei gängige Konzepte zu trennen.

Bei einer herkömmlichen ausziehbaren Terrassenmarkise wird der Stoff oft über ein Aufrollrohr aufgefangen. Die Stützarme fahren aus und ein, wenn sich die Markise bewegt.

Eine schienengeführte Überdachung nutzt Schienen zur Steuerung eines beweglichen Abschnitts. Der Rahmen oder Wagen bewegt sich entlang dieser Schienen, und Rollenräder bilden die rollende Schnittstelle.

Beide Systeme können als ausziehbare Markisen bezeichnet werden, ihre Anforderungen an die Komponenten sind jedoch unterschiedlich. Ein Lieferant muss daher den tatsächlichen Mechanismus verstehen, bevor er einen Ersatz empfiehlt oder ein neues Rad entwickelt.

Warum verwenden manche Markisenkonstruktionen Rollenräder?

Der Hauptgrund ist die kontrollierte Bewegung.

Wenn ein Schlitten direkt gegen eine Führungsoberfläche gleitet, bleiben die beiden Oberflächen in Kontakt, während sich eine über die andere bewegt. Eine Walze verändert dieses Verhältnis. Das Rad dreht sich während der Fahrt des Wagens und stellt so einen Rollkontakt mit der Schiene her.

Die Höhe des Widerstands in einem realen System hängt nicht nur vom Rad ab. Gleiszustand, Radmaterial, Belastung, Lagerkonstruktion, Ausrichtung, Oberflächenbeschaffenheit und Verschmutzung können die Bewegung beeinflussen.

Bei einer Außenüberdachung, die wiederholt geöffnet und geschlossen wird, werden diese Details Teil des gesamten mechanischen Designs und nicht nur ein nachträglicher Einfall.

Das Rad ist mehr als ein Stützpunkt

Ein Rad in einem Wagen kann mehrere Aufgaben gleichzeitig erfüllen.

Es kann einen Teil der Struktur tragen, den Wagen entlang der Schiene in Bewegung halten und dabei helfen, seitliche Bewegungen zu kontrollieren. In einigen Baugruppen können separate Räder unterschiedliche Funktionen erfüllen.

Deshalb sollten das Radprofil und die Montageposition zusammen mit der Spur berücksichtigt werden.

Wie wirkt sich die Spurform auf das Rad aus?

Die Spur ist eines der ersten Dinge, die bei der Auswahl eines Rollenrades untersucht werden müssen.

Eine flache Schiene, eine Rillenschiene, eine erhöhte Führung oder ein geschlossener Kanal erzeugen einen anderen Kontaktzustand. Das Rad muss korrekt auf der Lauffläche sitzen, ohne übermäßige Lockerheit oder Beeinträchtigung.

Radprofil und Kontakt

Das Profil steuert, wie das Rad auf die Spur trifft.

Eine Nichtübereinstimmung kann zu einem ungleichmäßigen Kontakt führen. Das Rad kann sich seitwärts bewegen, an einer nicht dafür vorgesehenen Oberfläche reiben oder zusätzlichen Druck auf einen Abschnitt der Schiene ausüben.

Dies ist einer der Gründe, warum ein physisches Muster für eine Ersatzkomponente nützlicher sein kann als ein Produktfoto. Zwei Räder können ähnlich aussehen, aber unterschiedliche Laufflächen oder Montagemerkmale haben.

Warum Seitenführung wichtig ist

Außenmarkisen können im Betrieb wechselnden Kräften ausgesetzt sein. Stoffspannung, Rahmenbewegung und Wind können die auf einen Wagen wirkenden Kräfte beeinflussen.

Das Führungssystem muss den beweglichen Abschnitt auf seinem vorgesehenen Weg halten. Je nach Ausführung kann dies durch Spurkränze, Rillen, mehrere Räder oder die Form der Spur selbst erreicht werden.

Es gibt keine universelle Lösung. Rad und Schiene müssen als aufeinander abgestimmte Schnittstelle behandelt werden.

Wie funktioniert ein Wagen mit den Rädern?

Der Schlitten ist die Verbindung zwischen der beweglichen Struktur und den Rollenrädern.

Es bestimmt, wo die Räder sitzen, wie die Achse abgestützt wird und wie die Ladung auf die Schiene gelangt. Ein Rad kann korrekt hergestellt sein, aber dennoch eine schlechte Leistung erbringen, wenn der Wagen die Achse in einem ungeeigneten Winkel oder in einer ungeeigneten Position platziert.

Der Radabstand ist ein weiterer Gesichtspunkt.

Wenn mehrere Räder in einem Wagen verbaut sind, beeinflusst deren Position die Lastverteilung. Es beeinflusst auch das Verhalten des Wagens beim Einfahren oder Verlassen eines Gleisabschnitts.

Warum der Radabstand wichtig sein kann

Stellen Sie sich einen Wagen mit mehreren Rollpunkten vor. Bei nicht bestimmungsgemäßer Lastverteilung kann es vorkommen, dass ein Rad einen größeren Anpressdruck erfährt als ein anderes.

Dadurch kann der Verschleiß- und Bewegungswiderstand beeinflusst werden.

Aus diesem Grund ist es bei der Radentwicklung für ein OEM-Projekt oft von Vorteil, die Wagenzeichnung zu überprüfen, anstatt nur das Rad zu betrachten.

Welche Materialien werden für Markisenrollenräder verwendet?

Es gibt kein einzelnes Material, das für jede Outdoor-Rollanwendung geeignet ist.

Polymermaterialien werden häufig für Räder in Betracht gezogen, bei denen eine relativ leise Laufschnittstelle und Beständigkeit gegenüber Außeneinwirkung nützlich sind. Verschiedene Polymere haben unterschiedliche mechanische und umweltbedingte Eigenschaften, daher hängt die Wahl von den tatsächlichen Arbeitsbedingungen ab.

Metallräder können für Anwendungen geeignet sein, die ein starres Rollelement oder eine besondere Konstruktion erfordern. Im Außenbereich werden dann Korrosionsbeständigkeit und Oberflächenbehandlung relevant.

Die Wahl kann auch über den Radkörper hinausgehen. Ein Polymerrad kann beispielsweise ein Metalllager oder eine Metallachse enthalten.

Polymerräder

Bei der Materialauswahl sollten folgende Faktoren berücksichtigt werden:

• Erwartete Belastung.
• Verfolgen Sie Material.
• Temperaturbedingungen.
• Feuchtigkeitseinwirkung.
• Bewegungsfrequenz.
• Oberflächenkontakt.
• Lageranordnung.

Es sollte nicht automatisch davon ausgegangen werden, dass sich ein Polymer, das als Leitfaden für den Innenbereich ausgewählt wird, im Freien genauso verhält.

Metallräder

Die Metallkonstruktion kann eine unterschiedliche mechanische Reaktion hervorrufen und kann für bestimmte Gleisanordnungen geeignet sein.

Bei der Verwendung im Freien muss die Umgebung berücksichtigt werden. Feuchtigkeit und Korrosionseinwirkung können Entscheidungen über Material und Oberflächenbehandlung beeinflussen.

Die geeignete Lösung hängt von der kompletten Baugruppe und nicht nur vom Radmaterial ab.

Was macht das Lager im Rad?

Das Lager oder die Buchse sorgt für die rotierende Verbindung zwischen Rad und Achse.

Während der Schlitten fährt, muss sich ein Rad drehen. Wenn die rotierende Schnittstelle einen übermäßigen Widerstand entwickelt, kann die Bewegung des gesamten Schlittens beeinträchtigt werden.

Die Auswahl des Lagers hängt von Faktoren wie Belastung, Betriebsbedingungen, verfügbarem Platz, Radkonstruktion und Umweltbelastung ab.

Auch die Achse verdient Aufmerksamkeit. Wenn die Achse nicht richtig ausgerichtet ist, kann es auch bei geeignetem Lager selbst zu einer ungleichmäßigen Belastung des Rades kommen.

Lager- und Außenbedingungen

Außenmarkisenkomponenten können Staub, Feuchtigkeit und Temperaturschwankungen ausgesetzt sein. Wenn die rotierende Baugruppe frei liegt, sollte die Lageranordnung diese Bedingungen berücksichtigen.

Dies ist einer der Gründe, warum ein Rad nicht nur nach Außendurchmesser oder Aussehen spezifiziert werden sollte. Ebenso wichtig für die Anwendung kann der interne Aufbau sein.

Warum wird ein einziehbares Markisenrad laut?

Lärm bedeutet nicht immer, dass das Rad selbst ausgetauscht werden muss.

Eine raue Gleisoberfläche, Schmutz, eine lose Achse, eine Fehlausrichtung, Lagerverschleiß oder ein Radschaden können das während der Fahrt erzeugte Geräusch verändern.

Der Ort des Geräusches kann einen nützlichen Hinweis liefern.

Wenn das Geräusch während des gesamten Fahrwegs auftritt, muss möglicherweise das Rad oder die rotierende Baugruppe beachtet werden. Wenn es an einem bestimmten Abschnitt auftritt, überprüfen Sie den entsprechenden Teil der Schiene. Wenn das Geräusch beim Richtungswechsel des Wagens auftritt, müssen möglicherweise die Montage und die Radanordnung überprüft werden.

Häufige Symptome und mögliche Ursachen

Diese Beobachtungen ersetzen keine ordnungsgemäße Inspektion, können aber dabei helfen, herauszufinden, wo man anfangen sollte.

Können Schmutz und Ablagerungen die Rollenräder beeinträchtigen?

Ja. Außenführungsschienen sind der Umgebung ausgesetzt.

Staub, Blätter, Pollen, Insekten und andere Ablagerungen können sich im Inneren einer Schiene ansammeln. Wenn das Material den Radkontaktbereich erreicht, kann es die Bewegung behindern oder die Art und Weise verändern, wie das Rad an der Schiene anliegt.

Das Problem kann sich allmählich bemerkbar machen. Die Markise bewegt sich möglicherweise noch, aber der Schlitten fühlt sich möglicherweise schwerer an oder erzeugt zeitweise Geräusche.

Reinigen der Führungsschiene

Die Reinigung sollte sich auf die Bereiche konzentrieren, in denen sich Schmutz ansammeln kann, einschließlich Rillen und geschlossener Abschnitte.

Die Wartungsmethode sollte den Empfehlungen des Geräteherstellers entsprechen. Bei einigen Systemen ist kein Schmiermittel auf der Radlauffläche erforderlich, und durch die Zugabe von Fett oder Öl kann zusätzlicher Staub angezogen werden.

Wenn das Problem durch die Reinigung nicht behoben werden kann, sollten Rad, Lager, Schlitten und Schiene auf mechanische Probleme überprüft werden.

Wie wichtig ist die Gleisausrichtung?

Die Ausrichtung kann leicht übersehen werden, da sie bei Betrieb der Markise nicht immer sichtbar ist.

Ein Rad muss sich in die durch die Schiene vorgegebene Richtung bewegen. Wenn die Schiene falsch positioniert ist, kann der Schlitten zusätzliche seitliche Kräfte auf das Rad ausüben.

Dies kann zu ungleichmäßiger Bewegung oder örtlicher Abnutzung führen.

Daher sollten die Gleisausrichtung und der Radzustand gemeinsam überprüft werden, wenn bei einer einziehbaren Struktur ein Bewegungsproblem auftritt.

Ein Rad kann nicht jedes Kettenproblem beheben

Der Austausch eines Rades löst das Problem möglicherweise nicht, wenn die Schiene selbst verbogen, verschmutzt oder falsch montiert ist.

Dasselbe Prinzip gilt auch umgekehrt. Eine saubere und korrekt ausgerichtete Spur kann ein Rad mit beschädigter Lauffläche oder ungeeignetem Profil nicht ausgleichen.

Ein Blick auf die komplette Führungsbaugruppe ergibt in der Regel ein klareres Bild.

Ändert sich die Lastverteilung während des Betriebs?

Es kann.

Ein bewegliches Markisengestell überträgt nicht zwangsläufig während der gesamten Bewegung die gleichen Kräfte auf jedes Rad. Die Position des Rahmens, die Tuchspannung, die Windverhältnisse und die Schlittengeometrie können Einfluss auf die Belastung haben.

Wenn mehrere Räder verwendet werden, bestimmen deren Abstand und Position, wie diese Kräfte verteilt werden.

Dies ist besonders relevant für die Entwicklung kundenspezifischer Rollenräder, da die Komponente dem tatsächlichen Lastpfad entsprechen sollte und nicht aus allgemeinen Größeninformationen ausgewählt werden sollte.

Vereinfachter Ladepfad:

Rahmen → Wagen → Achse → Rad → Schiene → Tragstruktur

Jedes Teil trägt zur Bewegung der gesamten Baugruppe bei.

Wann wird ein kundenspezifisches Rollenrad benötigt?

Ein Standardrad kann geeignet sein, wenn eine vorhandene Schiene und ein vorhandener Schlitten bereits mit einer etablierten Komponente übereinstimmen.

Custom development becomes more relevant when the system has a special rail profile, unusual mounting arrangement, particular material requirements, or a replacement wheel that is no longer readily available.

For a new OEM system, custom development can also allow the wheel, carriage, and track to be considered together during the design stage.

What Information Helps With Custom Development?

A manufacturer may need some combination of:

• Existing wheel sample.
• Track sample.
• Technical drawing.
• Carriage drawing.
• Axle information.
• Material requirements.
• Bearing requirements.
• Operating environment.
• Inspection requirements.

A physical sample can be especially useful for replacement projects because it shows the actual relationship between the wheel and surrounding components.

How Does A Roller Wheel Go From Sample To Production?

The development process depends on the product, but it generally starts with understanding the application rather than immediately producing a replacement.

The existing component or drawing is reviewed, followed by an examination of the track and mounting arrangement. Material and wheel construction can then be considered.

Depending on the design, production may involve molding, machining, forming, assembly, or surface treatment.

A typical project may move through these stages:

1. Application review.
2. Sample or drawing evaluation.
3. Wheel and track interface review.
4. Material selection.
5. Tooling or process development where required.
6. Sample production.
7. Customer evaluation.
8. Final production and inspection.

The exact process varies according to the component structure and project requirements.

What Should Buyers Check Before Ordering?

A product image alone may not provide enough information to identify a compatible wheel.

Before ordering, buyers can check the track profile, wheel shape, mounting arrangement, axle relationship, bearing construction, and operating environment.

For replacement projects, comparing the existing wheel with the track can prevent a common problem: selecting a component that appears similar but does not match the actual guide system.

A Simple Purchasing Checklist

Before sending an inquiry, consider:

• What type of retractable structure is involved?
• Does the system use a guide track?
• What does the existing wheel run against?
• How is the wheel mounted?
• Is there a bearing or bushing?
• What material is currently used?
• Is the application exposed to moisture or dust?
• Can a sample or drawing be provided?

This information gives a component manufacturer a much clearer starting point.

What Should Distributors Consider?

Distributors handling awning components may deal with several wheel designs that look similar but are not interchangeable.

Maintaining clear product identification can help avoid confusion between different track profiles or mounting arrangements. For repeat orders, an approved drawing or product reference can also make future communication easier.

Packaging and labeling may matter as well, particularly when several similar components are being supplied for different awning systems.

For replacement parts, keeping the application reference with the component information can be useful throughout the purchasing process.

How Hune Pulley Handles Custom Roller Wheel Projects

Hune Pulley works with customers on pulley and roller component requirements, including applications where the wheel needs to correspond with a particular guide or carriage structure.

For retractable awning projects, the development process can begin with an existing roller, track sample, technical drawing, or related assembly information. Reviewing these parts together helps establish the wheel profile, mounting arrangement, material, and internal construction required for the application.

Depending on the project, production may involve molding, machining, assembly, inspection, and other manufacturing processes. The actual route is determined by the approved component design and customer requirements.

This application-based approach is particularly useful for OEM and replacement projects where compatibility with an existing mechanical system is important.

Why The Wheel Should Be Viewed As Part Of The System

A roller wheel may be a small component compared with the frame and fabric of a retractable canopy, but it sits directly between the moving carriage and the guide rail.

Its profile affects contact with the track. Its material affects the running interface. Its bearing or bushing affects rotation. Its axle position affects alignment, while the carriage determines how forces reach the wheel.

That is why wheel selection is better approached as a system question rather than a simple hardware purchase.

For a replacement component, the existing wheel and track provide valuable information. For a new OEM project, the carriage and guide structure can help define the wheel from the beginning.

Roller wheels are an important part of track-guided retractable awning and canopy systems. Their job can involve supporting a moving structure, guiding a carriage along a rail, and maintaining controlled contact between the movable and stationary parts of the assembly.

The wheel itself is only one part of that relationship. Track profile, carriage geometry, wheel material, bearing construction, axle alignment, load distribution, and outdoor conditions all influence how the guide system behaves.

When sourcing a replacement or developing a new component, starting with the actual application can make the process much clearer. A wheel sample, track section, drawing, or carriage reference can provide useful information that a simple product description cannot.

For manufacturers and buyers working with guided awning structures, the practical question is not simply whether a roller wheel can fit into a system. The more useful question is whether the wheel, track, carriage, and mounting arrangement have been developed to work together. That relationship is what ultimately determines how the moving structure behaves during everyday use.
