Ein Markisenrolle Der Zusammenbau kann wie ein einfaches mechanisches Teil erscheinen, bis die Markise ungewöhnliche Geräusche von sich gibt oder die Bedienung schwierig wird. In einem Sonnenschutzsystem für den Außenbereich muss die Rolle mit der Führung, der Achse, dem Lager oder der Buchse, der Montagestruktur und anderen beweglichen Komponenten zusammenarbeiten. Wenn sich ein Teil aufgrund von Verschleiß, Schmutz, lockerer Hardware oder Ausrichtungsproblemen verändert, kann sich die gesamte Bewegung anders anfühlen. Aus diesem Grund sollte eine laute oder schwergängige Markise nicht automatisch als defekte Markise gewertet werden.

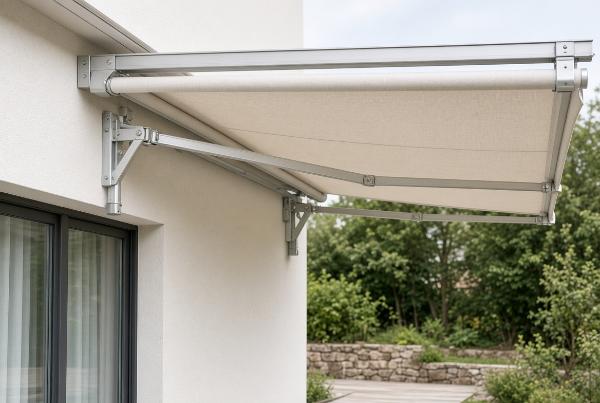

Bei Markisen für Wohnmobile, einziehbaren Terrassenmarkisen, Faltrollos und ähnlichen Anwendungen ist die Fehlersuche in der Regel einfacher, wenn die gesamte Bewegung berücksichtigt wird. Wenn Sie sich ansehen, wo das Problem auftritt, wann das Geräusch auftritt und wie die Walze in der Baugruppe sitzt, können Sie vor der Auswahl eines Ersatzteils nützliche Hinweise erhalten.
Beginnen Sie mit dem Symptom, nicht mit dem Ersatzteil
Wenn sich eine Markise anders verhält, besteht der erste Schritt darin, genau zu verstehen, was sich geändert hat. Ein System, das sich allmählich schwerer bewegen lässt, kann eine andere Ursache haben als ein System, bei dem plötzlich ein Klickgeräusch entsteht. Ebenso kann ein Widerstand über den gesamten Bewegungsweg auf einen anderen Bereich hinweisen als ein Widerstand, der erst dann auftritt, wenn die Markise eine bestimmte Position erreicht.
Außenmarkisen sind Staub, Feuchtigkeit, Temperaturschwankungen, Laub und allgemeinen Umweltbedingungen ausgesetzt. Bei regelmäßiger Bewegung werden auch rotierende und gleitende Bauteile immer wieder beansprucht. Im Laufe der Zeit können diese Faktoren die Funktionsweise einer Rollenbaugruppe beeinflussen.
Anstatt die Walze sofort zu entfernen, beobachten Sie den Mechanismus, während er sich bewegt, und versuchen Sie, ein Muster zu erkennen.
Suchen Sie nach Bewegungsänderungen
Wenn sich die Markise an einer Stelle leichtgängig bewegt und an einer anderen schwergängig wird, achten Sie auf diesen bestimmten Abschnitt. Ein lokales Problem kann eher mit der Führung oder Kontaktfläche als mit der gesamten Walze zusammenhängen.
Wenn sich die Bewegung während des gesamten Vorgangs rau anfühlt, sollten die Rolle, die Achse, das Lager, die Buchse oder die Montageanordnung möglicherweise genauer untersucht werden.
Dies stellt keine eindeutige Diagnose dar, gibt der Untersuchung jedoch eine sinnvollere Richtung.
Warum macht eine Markisenrolle Geräusche?
Lärm ist eines der am leichtesten zu bemerkenden Symptome, kann aber mehrere mögliche Ursachen haben. Die Art des Tons, wann er auftritt und woher er kommt, sind nützliche Details.
Ein leichtes Quietschgeräusch kann durch den Kontakt zwischen beweglichen Oberflächen, durch Verschmutzung oder durch eine rotierende Verbindung verursacht werden, die überprüft werden muss. Ein raues, schleifendes Geräusch kann auf Verschleiß an einem Rad, einer Achse, einem Lager oder einer Buchse hinweisen. Ein wiederholtes Klickgeräusch kann manchmal mit einer Montagekomponente oder einem bestimmten Abschnitt der Führung in Verbindung gebracht werden.
Der wichtige Punkt ist, dass der Ton allein nicht die beschädigte Komponente identifizieren kann.
| Beobachtetes Symptom | Bereiche, die möglicherweise einer Inspektion bedürfen |
|---|---|
| Quietschen während der Bewegung | Rad, Kontaktfläche, Drehverbindung |
| Raues Rotationsgeräusch | Lager, Buchse, Achse, Rad |
| Wiederholtes Klicken | Anleitung, Montagematerial, Ansprechpartner vor Ort |
| Erhöhter Widerstand | Rolle, Führung, Ausrichtung, Schmutz |
| Ungleichmäßige Bewegung | Rollenposition, Montage, Führung |
| Sichtbarer Radschaden | Walze und zugehörige Komponenten |
Hierbei handelt es sich eher um eine Referenz zur Fehlerbehebung als um eine feste Diagnose, da die Konstruktion von Markisenkonstruktionen unterschiedlich ist.
Der Leitfaden kann Teil des Problems sein
Eine Walze funktioniert nicht von alleine. Es folgt, berührt oder unterstützt einen anderen Teil des Mechanismus, was bedeutet, dass der Zustand der umgebenden Oberfläche die Bewegung direkt beeinflussen kann.
Bei Outdoor-Guides können sich Staub und kleine Ablagerungen ansammeln. Außerdem können sie nach längerem Gebrauch Oberflächenverschleiß entwickeln oder sich leicht verschieben. Befindet sich die Führung nicht mehr in dem vom ursprünglichen Design erwarteten Zustand, kann es sein, dass sich auch eine neue Walze nicht wie vorgesehen bewegt.
Überprüfen Sie den Kontaktbereich

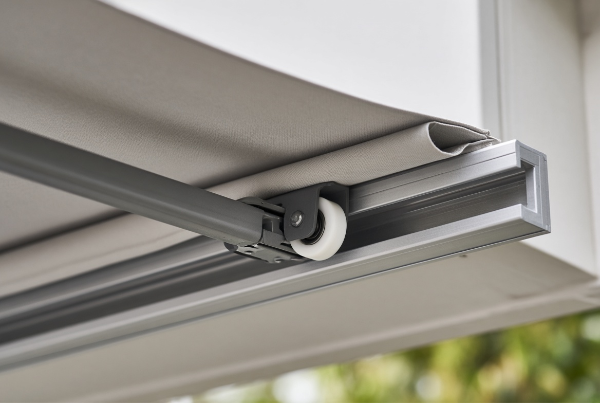

Schauen Sie sich den Abschnitt an, in dem sich die Rolle bewegt oder mit der Führung in Kontakt kommt. Achten Sie auf sichtbaren Schmutz, Fremdkörper, ungewöhnliche Abnutzungsspuren, Beschädigungen oder alles, was die Bewegung beeinträchtigen könnte.
Wenn es schwierig wird, die Markise jedes Mal an der gleichen Stelle zu bedienen, verdient dieser Abschnitt besondere Aufmerksamkeit. Tritt ein Problem wiederholt an einer Stelle auf, lohnt es sich, es zu untersuchen, bevor die Walze ausgetauscht wird.
Könnte die Montagestruktur das Geräusch verursachen?
Der Montagebereich ist leicht zu übersehen, da die Aufmerksamkeit natürlich auf das Rad selbst gerichtet ist.
Allerdings steuert die Montagestruktur die Position der Rolle. Wenn sich eine Halterung lockert, verbiegt oder verschiebt, kann es sein, dass das Rad anders in der Baugruppe sitzt. Diese Änderung kann sich auf den Kontakt mit der Führung auswirken und zusätzliche Reibung oder Geräusche erzeugen.
Schauen Sie sich bei einer Inspektion die Halterung, die Achse, die Befestigungspunkte und andere sichtbare Teile rund um die Walze an. Das Ziel besteht darin festzustellen, ob sich das Rad bewegt, weil es für die Bewegung ausgelegt ist oder weil die Montagestruktur unerwünschtes Spiel entwickelt hat.
Diese Unterscheidung spielt eine Rolle bei der Entscheidung, ob tatsächlich ein Walzenwechsel erforderlich ist.
Wie sieht eine abgenutzte Walze aus?
Der Verschleiß ist nicht immer dramatisch. Eine Walze kann sich weiter bewegen, während sich ihre Kontaktfläche allmählich verändert.
Häufige visuelle Anzeichen können ungleichmäßige Abnutzung, Oberflächenschäden, Risse, Verformungen oder ungewöhnliche Flecken rund um das Rad sein. Auch eine erhöhte Bewegung um die Achse oder Drehverbindung kann ein Hinweis darauf sein, dass die Baugruppe genauer untersucht werden sollte.
Ein nützlicher Vergleich besteht darin, sich eine andere ähnliche Walze im gleichen System anzusehen, sofern eine solche verfügbar ist. Unterschiede im Oberflächenzustand oder in der Bewegung können dabei helfen, festzustellen, welche Komponente sich geändert hat.
Auch die alte Walze sollte aufbewahrt werden, wenn über einen Austausch nachgedacht wird. Auch ein verschlissenes Bauteil kann Aufschluss über die Originalkonstruktion geben.
Die Wahl eines Ersatzes erfordert mehr als nur die Anpassung an die Form
Zwei Markisenrollen können ähnlich aussehen, sind aber für unterschiedliche Montagen gedacht.
Das Radprofil, die Achsanordnung, die Montagestruktur, die Drehverbindung und die Beziehung zur Führung haben alle Einfluss auf die Kompatibilität. Ein Ersatz, der auf einem Foto korrekt aussieht, weist möglicherweise dennoch eine andere Montageanordnung auf.
Dies wird umso wichtiger, wenn es sich um ältere Markisen, kundenspezifische Ausstattungen oder Komponenten handelt, die keine leicht erkennbare Produktreferenz haben.
Vergleichen Sie vor der Beschaffung eines Ersatzrads die komplette Baugruppe und nicht nur das äußere Erscheinungsbild des Rads.
Informationen, die bei der Ersatzbeschaffung helfen
Ein Lieferant kann eine Komponente in der Regel besser verstehen, wenn die Anfrage praktisches Referenzmaterial enthält.
Nützliche Informationen können sein:
- Fotos der Originalwalze aus verschiedenen Blickwinkeln.
- Ein Foto, das die installierte Walze zeigt.
- Bilder des Führers oder der Strecke.
- Ein existing drawing, if available.
- Informationen zur Verwendung der Walze.
- Details dazu, ob es sich um eine Ersatz- oder OEM-Produktion handelt.
- Ein physisches Muster, wenn die Komponente angepasst wird.
Der Zweck besteht nicht darin, unnötigen Papierkram zu verursachen. Es geht lediglich darum, dem Hersteller genügend Informationen zu geben, um zu verstehen, was die Komponente tun muss.
Was passiert, wenn das Originalteil nicht gefunden werden kann?
Diese Situation tritt häufig bei älteren Geräten auf. Die Markise kann noch im Einsatz sein, während die Originalkomponente nicht mehr über den bisherigen Lieferweg verfügbar ist.
Wenn keine Produktreferenz vorhanden ist, kann ein physisches Muster besonders nützlich sein.
Das Muster kann Aufschluss über das Rad, die Montageanordnung, die Achsposition und den allgemeinen Aufbau geben. Fotos des installierten Teils können dann zusätzlichen Kontext darüber liefern, wie die Komponente mit der umgebenden Struktur interagiert.
Bei einem kundenspezifischen Austausch können diese Informationen die Grundlage für die Besprechung eines neuen Musters vor der regulären Produktion bilden.
Austausch und Fehlerbehebung sollten zusammenpassen
Der Austausch einer abgenutzten Walze ohne Rücksicht auf den Grund dafür kann später manchmal zu einem weiteren Problem führen.
Angenommen, ein Rad weist ungleichmäßigen Verschleiß auf. Es lohnt sich zu prüfen, ob der Leitfaden ein Problem aufweist. Wenn sich die Walze aus ihrer Position bewegt hat, überprüfen Sie die Montagestruktur. Wenn die Baugruppe nach dem Radwechsel weiterhin Geräusche macht, schauen Sie sich die umliegenden Komponenten an und gehen Sie nicht davon aus, dass das neue Teil dafür verantwortlich ist.
Dies bedeutet nicht, dass jedes Walzenproblem eine komplette Systemüberholung erfordert. Es bedeutet lediglich, dass die Komponente in ihrer Arbeitsumgebung betrachtet werden sollte.
Eine einfache Inspektionsroutine für Markisenrollen
Eine praktische Inspektion muss nicht kompliziert sein.
1. Beobachten Sie die Markise
Bewegen Sie das System vorsichtig und achten Sie darauf, ob das Problem beim Ausfahren, Einfahren oder bei beiden auftritt.
2. Lokalisieren Sie das Problem
Bestimmen Sie, ob das Geräusch oder der Widerstand während der gesamten Bewegung oder in einem bestimmten Bereich auftritt.
3. Untersuchen Sie die Walze
Achten Sie auf sichtbare Schäden, ungleichmäßige Abnutzung, Verschmutzung oder ungewöhnliche Bewegungen.
4. Sehen Sie sich die Anleitung an
Untersuchen Sie die Kontaktfläche auf Schmutz, Beschädigungen oder andere Dinge, die das Rad beeinträchtigen könnten.
5. Überprüfen Sie den Montagepunkt
Prüfen Sie, ob die Walze richtig positioniert bleibt und ob die Montagekonstruktion sicher erscheint.
6. Behalten Sie die Originalkomponente
Wenn ein Austausch erforderlich ist, bewahren Sie nach Möglichkeit die alte Walze als Referenz auf.
Diese Reihenfolge hilft dabei, ein Rollenproblem von Problemen an anderer Stelle im Mechanismus zu unterscheiden.
Wenn ein Muster für die kundenspezifische Fertigung nützlich ist
Standard-Ersatzteile sind für ältere oder maßgeschneiderte Markisensysteme nicht immer geeignet. In diesen Fällen kann das Originalbauteil als Referenz für die Fertigung verwendet werden.
Ein Hersteller kann das physische Muster zusammen mit Fotos oder Zeichnungen überprüfen, um die erforderliche Struktur zu verstehen. Sobald das Ersatzkonzept bestätigt wurde, kann ein Muster zur Bewertung erstellt werden, bevor mit Nachbestellungen begonnen wird.
Diese Art von Prozess kann für Händler, Reparaturunternehmen und Gerätehersteller nützlich sein, die eine wiederkehrende Lieferung einer bestimmten Walze anstelle eines einzelnen Ersatzes benötigen.
Hune-Riemenscheibe für Markisenrollenanwendungen
Hune-Riemenscheibe arbeitet mit Rollen- und Riemenscheibenkomponenten für mechanische Anwendungen und unterstützt Ersatz- und kundenspezifische Beschaffungsanforderungen.
Für ein Markisenrollenprojekt können Kunden ein vorhandenes Muster, eine Zeichnung oder Fotos der installierten Komponente bereitstellen. Anhand dieser Informationen können die Radkonstruktion, die Montageanordnung, die Drehverbindung und die Anwendungsanforderungen besprochen werden.
Bei OEM- und Nachbestellungsprojekten können genehmigte Muster und technische Referenzen auch als Produktreferenzen für die zukünftige Produktion aufbewahrt werden. Der konkrete Fertigungsansatz hängt vom Bauteildesign und den Kundenanforderungen ab.
Ein paar Dinge, die Sie vor der Bestellung überprüfen sollten
Bevor Sie eine Ersatzwalze bestellen, lohnt es sich, die umliegende Baugruppe noch einmal zu prüfen. Stellen Sie sicher, dass die Führung nicht sichtbar blockiert ist, der Montagepunkt sich nicht verschoben hat und das alte Rad tatsächlich Anzeichen von Abnutzung oder Beschädigung aufweist.
Wenn die Originalkomponente verfügbar ist, machen Sie mehrere Fotos und bewahren Sie sie als Referenz auf. Wenn das Teil kundenspezifisch ist, kann die Bereitstellung des physischen Musters die Beschaffungsdiskussion viel klarer machen.
Für Unternehmen, die Markisenrollen in Chargen kaufen, kann die Aufbewahrung eines genehmigten Musters und einer grundlegenden Produktdokumentation auch die Verwaltung künftiger Nachbestellungen erleichtern.
Wenn Sie das Problem verstehen, wird der Austausch einfacher
Probleme mit der Markisenwalzenmontage werden nicht immer durch die Walze selbst verursacht. Geräusche, Widerstand und ungleichmäßige Bewegungen können auch von der Führung, der Montagestruktur, der Achse, dem Lager oder der Buchse, Verschmutzung oder Ausrichtung innerhalb des Systems herrühren.
Ein praktischerer Ansatz besteht darin, zunächst den gesamten Mechanismus zu beobachten und dann die Inspektion auf die Komponente zu beschränken, die die Änderung zu verursachen scheint. Wenn ein Austausch erforderlich ist, können die Originalwalze, Installationsfotos und verfügbare Zeichnungen nützliche Referenzen für die Identifizierung oder Entwicklung des erforderlichen Teils sein.
Bei Markisen für Wohnmobile, einziehbaren Beschattungssystemen und anderen Außenanwendungen mag die Rolle eine relativ kleine Komponente sein, aber ihre Beziehung zum umgebenden Mechanismus ist wichtig. Das Verständnis dieser Beziehung vor der Bestellung eines Ersatzes kann die Fehlerbehebung, die Beschaffung und die zukünftige Produktion erheblich erleichtern.
