Öffnen Sie eine Schiebetür, die in den letzten Jahren hergestellt wurde, und es besteht eine begründete Chance, dass das Rad im Inneren aus geformtem Kunststoff und nicht aus bearbeitetem Metall besteht. Hierbei handelt es sich nicht um einen als Innovation getarnten Marketingtrend, sondern um eine echte Veränderung dessen, was das Spritzgießen für dieses spezielle Teil gegenüber der herkömmlichen Metallfertigung bieten kann.
Der Herstellungsunterschied: Material entfernen vs. formen
Zwei grundlegend unterschiedliche Prozesse
Metallrollen werden typischerweise durch maschinelle Bearbeitung hergestellt – Schneiden, Drehen oder Stanzen einer Radform aus massivem Metallmaterial. Spritzgegossene Rollen werden hergestellt, indem geschmolzenes Harz in einem Präzisionsformhohlraum geformt wird, der genau wie das fertige Teil geformt ist.
- Die Bearbeitung erfolgt subtraktiv: Schritt für Schritt wird Material abgetragen, bis die endgültige Form erhalten bleibt.
- Formen ist prägend: Die endgültige Form entsteht direkt in einem Zyklus aus Rohharz.
Warum diese Unterscheidung im Produktionsmaßstab wichtig ist
- Die Bearbeitungszeit richtet sich nach der Anzahl der Teile – jede Einheit erfordert ihren eigenen Schneidzyklus.
- Formzykluszeiten werden in der Regel in Sekunden gemessen, sobald eine Form existiert, und zwar weitgehend unabhängig von der Komplexität des Designs.
- Der Werkzeugverschleiß bei der Bearbeitung verändert die Abmessungen über einen langen Produktionslauf hinweg allmählich, während eine stabile Form von der ersten bis zur letzten Einheit maßhaltige Teile produziert.
Was das für Großabnehmer bedeutet
Bei einer Handvoll kundenspezifischer Teile spielt dieser Unterschied kaum eine Rolle. Bei den für Schiebetür- und Fensterbeschläge typischen Bestellmengen – oft in Tausenden von Einheiten – wird der kumulative Zeit- und Konsistenzunterschied zu einem echten Faktor für Kosten, Durchlaufzeit und Qualitätskontrolle.
Nut- und Flanschgeometrie: In die Form integriert, nicht nachträglich hinzugefügt
Warum die Rillenform das wichtigste Merkmal der Walze ist
A Schiebetürrolle benötigt eine Rille – normalerweise U- oder V-förmig –, die richtig auf der Schiene sitzt. Das Rillenprofil bestimmt:
- Wie das Rad fährt
- Wie gleichmäßig die Last verteilt wird
- Wie viel seitliches Spiel besteht im Betrieb?
Bearbeiten einer Nut vs. Formen einer Nut
Bei der Metallherstellung handelt es sich bei der Nut um einen separaten Bearbeitungsschritt, der nach der Bildung der Grundform des Rads durchgeführt wird. Je detaillierter das Profil wird, desto mehr Zeit und Kosten entstehen.
Beim Spritzgießen wird die Nutgeometrie direkt in den Formhohlraum hinein gestaltet. Das Rad kommt bereits in der richtigen Form heraus, ohne dass ein zusätzlicher Schneidschritt erforderlich ist.
Die Rolle des Flansches
Viele Rollen verfügen über einen Flansch – eine erhabene Lippe auf einer oder beiden Seiten des Rads –, die für zusätzliche seitliche Führung sorgt und verhindert, dass das Rad seitlich von der Schiene rutscht.
- Flanschkonstruktionen bieten mehr Stabilität auf Schienen mit seitlicher Belastung oder leichter Fehlausrichtung.
- Nur-Rillen-Designs bieten eine geringere Rollreibung, wenn die Spur gerade und gut gepflegt ist.
Sowohl Flansch- als auch Nur-Nut-Profile lassen sich durch Formkonstruktion problemlos herstellen, ohne dass die zusätzliche Bearbeitungskomplexität erforderlich ist, die ein Metallrad mit Flansch normalerweise erfordern würde.
Benutzerdefinierte Profile ohne benutzerdefinierte Bearbeitungseinstellungen
Sobald eine Form für ein bestimmtes Nut- oder Flanschprofil vorhanden ist, verursacht die Herstellung dieser Form im Vergleich zu einem einfacheren Design keine nennenswerten Kostensteigerungen.
Dies ist ein wesentlicher Grund dafür, dass kundenspezifische Rillenprofile – abgestimmt auf einen bestimmten Schienendurchmesser oder -winkel – für OEM-Käufer zugänglicher geworden sind als bei einem rein bearbeitungsbasierten Produktionsmodell.
Hier ist es wichtig, präzise zu sein: Eine neue Form erfordert immer noch Vorabinvestitionen in Design und Werkzeug. Was sich ändert, sind die laufenden Kosten für die Herstellung dieser kundenspezifischen Form, sobald Werkzeuge vorhanden sind – sie werden Teil des Standardformzyklus und sind kein spezieller Vorgang, der für jede Charge wiederholt wird.
Materialverhalten: Eine wirklich andere Reihe von Kompromissen
Was Metall bietet und wo es begrenzt ist
Metallrollen bieten eine hohe Rohfestigkeit und eignen sich gut für sehr schwere Belastungen. Ihre größte Einschränkung besteht darin, dass die Leistung größtenteils durch die gewählte Metallsorte bestimmt wird – Härte, Korrosionsbeständigkeit und Gewicht bewegen sich alle zusammen und sind nicht unabhängig voneinander einstellbar.
Was technische Kunststoffe stattdessen bieten
Spritzgegossene Rollen werden üblicherweise aus POM (Acetal) oder verstärktem Nylon hergestellt, Materialien mit gut dokumentierten Eigenschaften in der Kunststofftechnik.
| Designanforderung | Wie das Material reagiert |
|---|---|
| Korrosionsbeständigkeit in feuchten oder küstennahen Umgebungen | Technische Kunststoffe korrodieren nicht, die Entfernung eines fehlerverursachenden Metalls muss andernfalls durch Beschichten oder Plattieren erfolgen. |
| Reibungsarmer Betrieb | POM weist von Natur aus eine geringe Oberflächenreibung auf, wodurch die langfristige Abhängigkeit von Fett verringert wird. |
| Vibrations- und Geräuschdämpfung | Kunststoffe übertragen Vibrationen im Allgemeinen weniger direkt als starre Metall-auf-Metall-Kontakte. |
| Zusätzliche Steifigkeit ohne zusätzliches Gewicht | Verstärktes (Glasfaser-)Nylon erhöht die Belastungstoleranz, ohne das Gewicht von Stahl zu erreichen. |
Eine wichtige Einschränkung
Keine dieser Eigenschaften macht Kunststoff generell „besser“ als Metall. Sie stellen unterschiedliche Kompromisse dar. Die richtige Wahl hängt davon ab, dass das Material an die tatsächliche Belastung, Umgebung und den Arbeitszyklus der jeweiligen Anwendung angepasst wird – und nicht aus Gewohnheit auf ein Material zu setzen.
Lager vs. kein Lager: Eine Designentscheidung, keine Materialvorgabe
Das verbreitete Missverständnis
Es ist leicht anzunehmen, dass „Kunststoffrolle“ automatisch „kein Lager im Inneren“ bedeutet, aber in der Praxis ist die Entscheidung, ob eine Rolle ein Wälzlager verwendet, eine von der Materialwahl getrennte technische Entscheidung.
Wenn ein solide geformtes Rad Sinn macht
- Leichtere Türen, wie Schränke, Wandschränke und kleine Innentrennwände
- Es zählt eher ein moderater täglicher Zyklus als eine ständige starke Beanspruchung
- Prioritäten liegen in der Reduzierung der Teileanzahl und der Montagekomplexität
Wenn ein Lager immer noch der richtige Anruf ist
- Schwerere Türen, wie z. B. Glasschiebetüren im Außenbereich
- Kommerzielle Anwendungen mit hohem Zyklus und hohem Datenverkehr
- Situationen, in denen eine verringerte Rollreibung unter Dauerlast eher eine funktionelle Anforderung als ein Bonus ist
Warum diese Auszeichnung für Käufer wichtig ist
Die Behandlung von „Lager vs. kein Lager“ als Last-und-Zyklus-Entscheidung – und nicht als Kostenkürzung – unterscheidet eine gut spezifizierte geformte Walze von einer schlecht abgestimmten.
Ein lagerfreies Rad, das in einer leichten Anwendung korrekt eingesetzt wird, leistet zuverlässig seine Dienste. Dasselbe Rad, das an einer schweren Tür mit hoher Belastung verwendet wird, würde unabhängig von der Formgebung wahrscheinlich eine unterdurchschnittliche Leistung erbringen.
Oberflächenbeschaffenheit und Formqualität: Das Detail, das man leicht übersieht
Warum die Oberflächenkonsistenz genauso wichtig ist wie die Form
Selbst eine richtig geformte Walze kann Geräusche, Vibrationen oder vorzeitigen Verschleiß verursachen, wenn die Oberflächenbeschaffenheit der Kontaktfläche nicht gleichmäßig ist. Beim Spritzgießen wird die Oberflächengüte weitgehend von der Formqualität und der Prozesskontrolle bestimmt und variiert nicht wie bei der Bearbeitung mit dem Werkzeugverschleiß.
Was ist bei der Beurteilung einer geformten Probe zu beachten?
- Sichtbare Gratlinien oder Nähte, die auf einen alternden oder schlecht gepflegten Schimmel hinweisen können
- Gleichmäßige Textur auf der gesamten Kontaktfläche des Rads, ohne raue Stellen oder Lochfraß
- Dimensionskonsistenz zwischen mehreren Proben derselben Charge, nicht nur einer einzelnen „Helden“-Probe
Häufige Mythen, die es wert sind, korrigiert zu werden
Mythos: Kunststoffwalzen sind nur ein billigerer Ersatz für Metall
Die Materialauswahl beeinflusst die Korrosionsbeständigkeit, das Geräuschverhalten und die Reibungseigenschaften. Es handelt sich um eine Leistungsentscheidung und nicht nur um eine Kostenreduzierung.
Eine gut passende geformte Walze kann bei der richtigen Anwendung eine schlecht passende Metallwalze übertreffen.
Mythos: Eine lagerlose Walze ist automatisch von geringerer Qualität
Ein solide geformtes Rad ohne Lager ist eine bewusste Designentscheidung, die für leichtere Anwendungen mit geringerem Zyklus geeignet ist – und kein Downgrade.
Die Verwendung außerhalb des vorgesehenen Bereichs verursacht Leistungsprobleme und nicht das Fehlen eines Lagers selbst.
Mythos: Kundenspezifische Rillenprofile bedeuten immer hohe Mindestbestellmengen
Sobald eine Form vorhanden ist, verursacht die Herstellung einer bestimmten Nut- oder Flanschform nur geringe laufende Kosten.
Die eigentliche Überlegung ist die Vorabinvestition in die Werkzeuge, und sie lässt sich im Vergleich zu typischen B2B-Großauftragsvolumina besser skalieren, als die meisten Leute annehmen.
Wo Metal immer noch Sinn macht
Eine ausgewogene Betrachtungsweise muss anerkennen, dass bearbeitete Walzen oder Metallwalzen nach wie vor die bessere Wahl sind.
- Sehr hochbelastete Anwendungen, wie z. B. schwere Industrietore und -tore, bei denen die Festigkeit des Rohmaterials die Hauptanforderung ist
- Umgebungen mit extremen Temperaturen, die über den praktischen Betriebsbereich standardmäßiger technischer Harze hinausgehen
- Sehr kleine Stückzahlen bei Sonderanfertigungen, bei denen sich die Investition in Formwerkzeuge angesichts einer kleinen Produktionsmenge nicht rechtfertigt
Beim Vergleich geht es nicht darum, dass ein Material überall überlegen ist, sondern darum, den Herstellungsansatz an die tatsächliche Belastung, Umgebung und das Auftragsvolumen anzupassen.

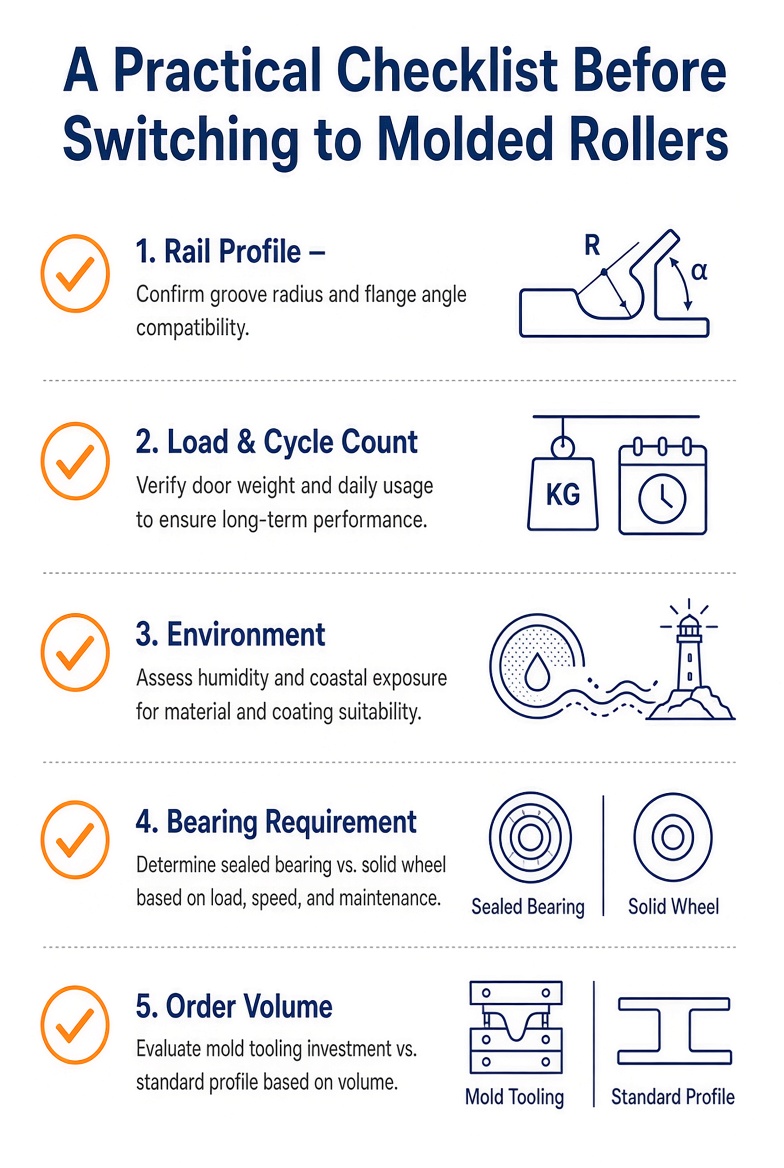

Eine praktische Checkliste vor dem Umstieg auf geformte Rollen
Bevor Sie eine spritzgegossene Walze spezifizieren oder auf diese umsteigen, ist es hilfreich, Folgendes zu bestätigen:
Häufig gestellte Fragen
Sind Spritzgussrollen weniger haltbar als Metallrollen?
Nicht von Natur aus.
Die Haltbarkeit hängt davon ab, ob die Auswahl des Harzes, die Wandstärke und das Design an die tatsächlichen Belastungs- und Zyklusanforderungen angepasst sind. Eine gut spezifizierte geformte Walze kann in vielen privaten und leichtgewerblichen Anwendungen eine schlecht passende Metallwalze überdauern.
Können spritzgegossene Rollen Außen- und Küstenumgebungen standhalten?
Im Allgemeinen ja.
In dieser Hinsicht sind sie in der Regel besser als unbeschichtetes Metall, da technische Kunststoffe nicht so korrodieren wie unbehandelter Stahl.
Ist es teuer, im Spritzgussverfahren ein individuelles Rillenprofil zu erhalten?
Die Vorabkosten für die Form sind ein echter Faktor, aber sobald die Form vorhanden ist, kostet die Herstellung eines kundenspezifischen Profils fast genauso viel wie die Herstellung eines Standardprofils.
Der Kostenunterschied zeigt sich hauptsächlich bei geringen Bestellmengen, nicht bei typischen Großmengen.
Fehlen bei allen spritzgegossenen Rollen das Lager?
Nein.
Viele verwenden immer noch ein eingepresstes Lager für Anwendungen mit höheren Zyklen oder höherer Belastung.
Ein lagerloses Design ist eine spezielle Wahl für den leichteren Einsatz und kein universelles Merkmal geformter Rollen.
Der praktische Imbiss
Die Umstellung auf spritzgegossene Rollen bei der Herstellung von Schiebetüren ist auf einige bewährte Faktoren zurückzuführen: das direkte Formen eines Teils in seine endgültige Form, anstatt es zu schneiden, das Einbringen der Nut- und Flanschgeometrie in die Form selbst und die Nutzung der echten Korrosionsbeständigkeit und geringeren Grundreibung technischer Kunststoffe.
Nichts davon macht geformte Rollen zu einem universellen Ersatz für Metall. Bei sehr hohen Belastungen oder extremen Umgebungsbedingungen ist Metall immer noch klar im Vorteil.
Bei den meisten Schiebetüranwendungen im Privat- und Kleingewerbebereich ist jedoch die Abstimmung des Harzes, des Rillendesigns und der Lagerauswahl auf die tatsächlichen Schienen- und Lastanforderungen entscheidend dafür, ob eine geformte Rolle die erwartete Leistung erbringt.
