Führungsräder und Laufrollen können auf einer Werkbank fast identisch aussehen. Beide sind rund. Beide können Lager enthalten. Beide können gegen eine Schiene, ein Profil oder eine andere bewegliche Oberfläche laufen.
Hier beginnt die Verwirrung.
In einer echten Maschine können diese beiden Komponenten ganz unterschiedliche Aufgaben haben. Ein Führungsrad wird häufig verwendet, um ein bewegliches Teil auf Kurs zu halten, während eine Laufrolle so konstruiert sein kann, dass sie entlang einer definierten Spur läuft und dabei einen Teil der Arbeitslast trägt oder überträgt. Bei manchen Geräten kann eine Komponente sogar beide Funktionen übernehmen.
Was ist also der praktische Unterschied zwischen einem Führungsrad und einer Laufrolle?
Die Antwort hängt weniger vom auf einer Produktseite aufgedruckten Namen als vielmehr von der Art und Weise ab, wie das Rad mit der Maschine um es herum interagiert.

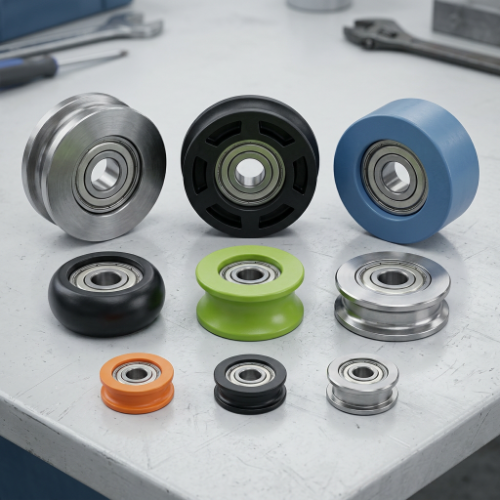

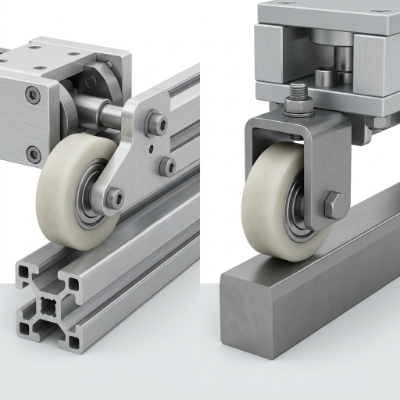

Führungsrad vs. Laufrolle im Überblick
Bevor wir uns die Details ansehen, ist es hilfreich, die grundlegenden Rollen zu trennen.
| Rücksichtnahme | Führungsrad | Laufrolle |
|---|---|---|
| Hauptrolle | Hilft bei der Kontrolle von Bewegung oder Ausrichtung | Läuft entlang einer definierten Spur oder Schiene |
| Kontakt | Kann eine Schiene, ein Paneel, eine Kante oder ein Profil berühren | Wird normalerweise für eine bestimmte Gleisoberfläche entwickelt |
| Ladefunktion | Kann einen Teil einer Last führen, stabilisieren oder tragen | Kombiniert oft Rollbewegung mit Lastübertragung |
| Typische Struktur | Rad, Lager, Welle oder Montageanordnung | Rollenkörper, Lager, Bolzen, Welle oder Montagestruktur |
| Profil | Flach, gerillt, geflanscht oder kundenspezifisch | Oft auf ein Schienen- oder Nockenprofil abgestimmt |
| Design-Fokus | Bewegungskontrolle und Ausrichtung | Verfolgen Sie Kontakt, Rollbewegung und Lastübertragung |
Hierbei handelt es sich eher um allgemeine Unterscheidungen als um strenge Branchendefinitionen. Maschinenbauer verwenden die Begriffe oft unterschiedlich, und eine Komponente, die in einer Anwendung als Führungsrad beschrieben wird, kann in einer anderen als Laufrolle bezeichnet werden.
Die wichtige Frage ist: Was macht das Rad eigentlich im Inneren des Mechanismus?
Was macht ein Führungsrad?
Bei einem Führungsrad handelt es sich hauptsächlich um die Richtung.
Stellen Sie sich eine bewegliche Platte vor, die sich entlang eines Rahmens bewegt. Ohne irgendeine Form der Führung kann sich das Paneel seitwärts bewegen, an der umgebenden Struktur reiben oder allmählich von seiner vorgesehenen Bahn abweichen.
Ein Führungsrad hilft bei der Steuerung dieser Bewegung.
Es kann entlang einer Schiene, innerhalb eines Kanals, gegen eine Seitenfläche oder entlang eines anderen Teils der Maschine verlaufen. Je nach Ausführung kann es auch einen Teil des beweglichen Teils tragen.
Führung bedeutet nicht immer, Last zu tragen
Diese Unterscheidung kann leicht übersehen werden.
Einige Führungsräder halten eine bewegliche Baugruppe hauptsächlich in der Ausrichtung. Sie tragen nicht unbedingt das volle Gewicht dieser Baugruppe.
Beispielsweise könnte ein fahrender Wagen separate Räder haben, die sein Gewicht tragen, und kleinere Räder, die ihn auf der Schiene zentriert halten. Beide sind rollende Komponenten, ihre mechanischen Aufgaben sind jedoch unterschiedlich.
Dieser Unterschied wirkt sich darauf aus, wie das Rad gestaltet sein sollte.
An ein Rad, das hauptsächlich der seitlichen Führung dient, können andere Anforderungen gestellt werden als an ein Rad, von dem erwartet wird, dass es einen wesentlichen Teil der beweglichen Struktur trägt.
Was ist dann eine Laufrolle?
Eine Laufrolle ist im Allgemeinen auf eine definierte Laufbahn ausgelegt.
Die Schiene kann eine Schiene, eine Nocke, ein Führungsprofil oder eine speziell geformte Oberfläche sein. Die Walze folgt dieser Bahn, während sich die Maschine bewegt.
Bei vielen Konstruktionen überträgt die Rolle auch die Last zwischen der beweglichen Baugruppe und der Schiene. Das bedeutet, dass Kontaktfläche, Lagerung, Montagekonstruktion und Rollenprofil eng miteinander verbunden sind.
Eine Laufrolle ist also nicht einfach ein Rad, das zufällig eine Schiene berührt.
Die Strecke ist Teil des Designs.
Wenn die Schiene eine bestimmte Form hat, muss die Rolle mit dieser Form arbeiten. Wenn die Rolle über einen Bolzen oder eine Welle montiert wird, muss die umgebende Struktur diese Verbindung ebenfalls aufnehmen.
Der eigentliche Unterschied zeigt sich oft an der Kontaktfläche
Wenn Sie zwei Räder haben, die ähnlich aussehen, achten Sie darauf, was sie berühren.
Das sagt meist mehr aus als der Produktname.
Ein Führungsrad kann gegen die Seite eines Profils laufen, um eine seitliche Bewegung des Schlittens zu verhindern. Ein anderer kann in einer Rille sitzen und dabei helfen, einen beweglichen Abschnitt zentriert zu halten.
Eine Laufrolle hingegen ist oft so konstruiert, dass sie einer definierten Laufbahnoberfläche folgt. Sein Außenprofil kann speziell für diese Schnittstelle geformt sein.
Gemeinsame Kontaktvereinbarungen
In Industrieanlagen können verschiedene Anordnungen auftreten:
- Flaches Rad gegen eine ebene Lauffläche
- Rillenrad um eine Schiene oder ein geeignetes Profil herum
- Spurkranzrad neben einer Schiene
- Konvexes oder konkaves Rad gegen eine passende Oberfläche
- Rolle, die einer Nocke oder geformten Spur folgt
- Benutzerdefiniertes Radprofil für einen speziellen Mechanismus
Die Form des Rades sollte nicht unabhängig von der Gegenfläche gewählt werden.
Eine Nut, die in einem Katalog passend aussieht, funktioniert möglicherweise nicht mit einer tatsächlichen Schiene, wenn die Kontaktbeziehung anders ist.
Ein einfaches Beispiel: Ein Wagen, mehrere Jobs
Stellen Sie sich einen kleinen Industriewagen vor, der sich entlang eines Rahmens bewegt.
Der Schlitten muss vorwärts und rückwärts fahren. Es muss außerdem zentriert bleiben und ein Anheben oder seitliches Verschieben vermeiden.
Die Maschine kann mehrere Rollkomponenten verwenden.
Eine Gruppe führt den Wagen in seiner Hauptfahrtrichtung. Eine andere Gruppe übernimmt die Seitenführung. Ein dritter Kontaktpunkt kann eine übermäßige Bewegung vom Gleis weg verhindern.
Alle diese Komponenten rollen, aber sie erfüllen nicht unbedingt die gleiche Aufgabe.
Aus diesem Grund kann es zu Problemen führen, wenn jedes Rad durch den gleichen Typ ersetzt wird.
Die mechanische Rolle ist wichtiger als die Tatsache, dass sie alle rund sind.
Wo Lager in den Unterschied passen
Lager sind ein weiterer Grund dafür, dass Führungsräder und Laufrollen ähnlich aussehen, sich aber unterschiedlich verhalten können.
Ein Lager ermöglicht es dem Rad oder der Rolle, sich um seine Welle oder seinen Befestigungspunkt zu drehen. Das Lager bestimmt jedoch nicht die gesamte Funktion des Bauteils.
Das äußere Rad muss noch ausreichenden Kontakt mit der Schiene oder Führungsfläche haben.
Eine nützliche Möglichkeit, über die Versammlung nachzudenken, ist:
- Lager: Unterstützt die Rotation
- Radprofil: Verwaltet den Kontakt
- Welle oder Befestigung: Verbindet die Komponente mit der Maschine
- Lauf- oder Führungsfläche: Definiert die Laufbahn
Wenn ein Teil dieser Beziehung falsch ist, kann die Änderung eines anderen Teils das Problem möglicherweise nicht lösen.
Beispielsweise kann sich ein Lager frei drehen, während das Rad noch an einer ungeeigneten Spur reibt.
Die Lastrichtung kann das Design ändern
Ein Rad mag von außen einfach aussehen, doch im Inneren der Maschine können Kräfte aus mehreren Richtungen wirken.
Je nach Ausstattung kann es bei der Walze zu Folgendem kommen:
- Radiale Belastung
- Seitenbeladung
- Axialkraft
- Kraftveränderung während der Bewegung
- Vibration
- Intermittierender Aufprall
- Kombinierte Beladung
Für ein Führungsrad, das hauptsächlich die Seitwärtsbewegung steuert, gelten möglicherweise andere mechanische Anforderungen als für eine Laufrolle, die einen beweglichen Wagen trägt.
Dies ist einer der Gründe, warum die Auswahl von Industrierollen mit der Anwendung und nicht mit dem Außendurchmesser oder dem Aussehen der Räder beginnen sollte.
Warum die Spurform so wichtig ist
Schiene und Rolle bilden ein Arbeitspaar.
Angenommen, eine Schiene hat eine gekrümmte Lauffläche. Ein flaches Rad erzeugt andere Kontaktbedingungen als ein Rad, das auf diese Kurve abgestimmt ist.
Ebenso benötigt ein Rillenrad eine kompatible Spur. Wenn die Nut zu locker ist, kann es zu unerwünschten seitlichen Bewegungen des Rads kommen. Wenn der Kontakt zu restriktiv ist, kann die Bewegung schwierig werden.
Das gleiche Prinzip gilt für kundenspezifische Industrieanlagen.
Denken Sie an den gesamten Laufweg
Überprüfen Sie nicht nur den geraden Abschnitt.
Überprüfen Sie, was passiert, wenn die Walze:
- Beginnt sich zu bewegen.
- Erreicht den normalen Reiseweg.
- Ändert die Richtung.
- Übergibt eine Verbindung oder einen Übergang.
- Betritt einen gekrümmten Abschnitt.
- Stoppt unter Last.
Ein Rad, das sich in einem Abschnitt gut verhält, reagiert möglicherweise anders, wenn sich die Geometrie ändert.
Für Gerätehersteller ist dies besonders beim Prototypentest nützlich.
Führungsrad oder Laufrolle: Welches benötigt Ihre Maschine?
1. Steuert die Komponente hauptsächlich die Ausrichtung?
Wenn der Hauptzweck darin besteht, das Abdriften einer Platte, eines Wagens, eines Riemens, eines Kabels oder eines anderen beweglichen Abschnitts zu verhindern, kann ein Führungsrad die Rolle möglicherweise genauer beschreiben.
2. Läuft das Rad direkt entlang einer definierten Spur?
Wenn die Rolle im Rahmen der Maschinenbewegung einer Schiene, einem Nocken oder einer geformten Laufbahn folgt, ist eine Laufrolle möglicherweise die passendere Beschreibung.
3. Trägt es einen Teil der Last?
Wenn das Rad einen wesentlichen Teil der Last der beweglichen Baugruppe auf die Schiene überträgt, muss dies in die Designdiskussion einbezogen werden.
4. Passt das Profil zur Strecke?
Eine spezielle Nut, ein Flansch oder ein gebogenes Profil legen nahe, dass Rad und Lauffläche als eine Schnittstelle betrachtet werden sollten.
5. Ist die Komponente Teil eines benutzerdefinierten Mechanismus?
Wenn die vorhandene Maschine über eine spezielle Welle, Halterung, einen begrenzten Installationsbereich oder ein ungewöhnliches Schienenprofil verfügt, erzählt eine Standardkatalogbeschreibung möglicherweise nicht die ganze Geschichte.
Was sollte in einer Walzenanfrage enthalten sein?
Bei der Beschaffung eines Führungsrades oder einer Laufrolle für Industrieanlagen ist eine kurze Beschreibung der Anwendung viel nützlicher als nur ein Produktname.
Ein Zulieferer oder ein Ingenieurteam muss normalerweise mehrere Teile des Mechanismus verstehen.
| Informationen | Warum es hilft |
|---|---|
| Maschinenanwendung | Zeigt die tatsächliche Rolle der Komponente an |
| Lauffläche | Definiert die Rad-Spur-Beziehung |
| Radprofil | Hilft beim Erstellen der Kontaktgeometrie |
| Montagemethode | Zeigt, wie die Komponente mit der Maschine verbunden ist |
| Lastrichtung | Hilft, die Kraftübertragung zu verstehen |
| Bewegungsmuster | Zeigt an, wie die Walze funktioniert |
| Materielle Umgebung | Unterstützt die Materialauswahl |
| Verfügbarer Platz | Hilft, Störungen während der Installation zu vermeiden |
| Vorhandenes Muster | Nützlich bei der Entwicklung eines Ersatzes |
| Zeichnung oder Foto | Erleichtert das Verständnis des Zusammenbaus |
Ein vorhandenes Muster kann insbesondere dann hilfreich sein, wenn die Maschine bereits in Produktion ist.
Auch wenn das Originalbauteil verschlissen ist, können dessen Montageanordnung und Kontaktprofil nützliche Hinweise liefern.
Kann eine Rolle sowohl als Führungsrad als auch als Laufrolle fungieren?
Ja, abhängig von der Maschinenausführung.
Die Bedingungen schließen sich gegenseitig nicht aus.
Eine Rolle kann eine bewegliche Baugruppe führen und gleichzeitig einen Teil ihrer Last tragen. In einem anderen Design kann ein Rad einer Spur folgen und hauptsächlich für die Positionierung sorgen.
Diese Überschneidungen sind ein Grund dafür, dass die Terminologie beim Kauf von Komponenten verwirrend sein kann.
Bei kundenspezifischen Geräten ist es oft besser, die Funktion direkt zu beschreiben.
Zum Beispiel:
„Rolle folgt einer Schiene und stützt den Schlitten.“
Oder:
„Das Rad hält die Platte an der Seitenführung ausgerichtet.“
Eine solche Beschreibung liefert einem Ingenieurteam viel nützlichere Informationen, als einfach zu sagen: „Ich brauche ein Führungsrad.“
Wenn Individualisierung Teil der Lösung wird
Nicht jede Maschine kann ein Standardrad verwenden.
Das Problem liegt möglicherweise nicht am Rad selbst. Dabei kann es sich um die Kombination aus Rad, Lager, Welle, Halterung, Schiene und verfügbarem Platz handeln.
Eine kundenspezifische Walze kann in Betracht gezogen werden, wenn die Ausrüstung über Folgendes verfügt:
- Ein nicht standardmäßiges Laufprofil
- Eine spezielle Nut oder ein Flansch
- Begrenzter Montageraum
- Eine besondere Wellenanordnung
- Eine bestimmte Lagerposition
- Eine besondere Materialanforderung
- Eine Kombination aus Führungs- und Lastunterstützungsfunktionen
Anpassung bedeutet nicht unbedingt, dass der gesamte Mechanismus neu gestaltet werden muss.
Manchmal beschränkt sich die Änderung auf das Radprofil. Bei einem anderen Projekt muss möglicherweise die Lageranordnung oder die Montageverbindung geändert werden.
Ausgangspunkt sollte immer die Maschine sein.
Eine bessere Möglichkeit, die beiden zu vergleichen
Wenn Sie Führungsräder und Laufrollen für ein neues Projekt vergleichen, versuchen Sie, sie anhand der Funktion und nicht anhand der Kategorie zu beschreiben.
| Frage | Was Sie herausfinden sollten |
|---|---|
| Was bewegt sich? | Platte, Schlitten, Riemen, Kabel, Material oder eine andere Baugruppe |
| Was bleibt fixiert? | Schiene, Rahmen, Profil, Führung oder Schiene |
| Wo kommt es zu Kontakten? | Oben, unten, seitlich, in Nut oder mit mehreren Oberflächen |
| Was steuert das Rad? | Richtung, Ausrichtung, Last oder eine Kombination |
| Wie wird es montiert? | Welle, Bolzen, Halterung, Gehäuse oder integrierte Struktur |
| Was passiert bei Bewegung? | Geradeausfahrt, Rückwärtsfahrt, Kurvenfahrt, Vibration oder Lastwechsel |
Sobald diese Antworten klar sind, wird der Unterschied zwischen einem Führungsrad und einer Laufrolle viel einfacher zu verstehen.
Häufig gestellte Fragen
Sind Führungsräder und Laufrollen dasselbe?
Nicht immer. Bei beiden handelt es sich um rollende Bauteile, deren Funktion jedoch unterschiedlich sein kann. Ein Führungsrad kann hauptsächlich die Ausrichtung steuern, während eine Laufrolle oft einer definierten Spur folgt und auch einen Teil der Arbeitslast übertragen kann.
Kann ein Führungsrad eine Last tragen?
Ja. Je nach Maschinenkonstruktion kann ein Führungsrad eine gewisse Last tragen. Die tatsächliche Ladefunktion sollte jedoch anhand des vollständigen Mechanismus bestätigt und nicht anhand des Namens vermutet werden.
Beeinflusst die Schienenform die Rollenauswahl?
Ja. Die Spur bestimmt, wie das Rad die Maschine berührt. Flache, gerillte, gekrümmte, geflanschte und geschlossene Laufflächen können unterschiedliche Radprofile und Montageanordnungen erfordern.
Warum ist das Lager wichtig?
Das Lager unterstützt die Drehung des Rades um seinen Befestigungspunkt. Seine Passung, Position und Beziehung zur Welle und zum Rad können die Funktionsweise der gesamten Baugruppe beeinflussen.
Kann ein maßgefertigtes Führungsrad auch als Laufrolle verwendet werden?
Dies kann je nach Design und Arbeitsbedingungen der Fall sein. Wenn die Komponente Bewegungen leiten und gleichzeitig Lasten über eine Schiene tragen oder übertragen muss, sollten diese Funktionen bei der Entwicklung gemeinsam berücksichtigt werden.
Der Unterschied zwischen einem Führungsrad und einer Laufrolle ist von außen nicht immer erkennbar. Beide können ähnliche Radkörper, Lager, Wellen und Materialien verwenden.
Die klarere Unterscheidung ergibt sich aus der Aufgabe, die jede Komponente ausführt.
Bei einem Führungsrad geht es im Allgemeinen darum, die Bewegung kontrolliert und ausgerichtet zu halten. Eine Laufrolle ist normalerweise für einen definierten Laufweg ausgelegt und kann über diese Laufschiene auch Lasten tragen oder übertragen.
Aber echte Maschinen sind nicht immer so aufgeräumt. Eine Walze kann mehrere Funktionen gleichzeitig ausführen.
Für Gerätedesigner und Einkaufsteams besteht der praktische Ansatz darin, die gesamte Arbeitssituation zu beschreiben. Sehen Sie sich die Schiene, die Kontaktfläche, die Bewegungsrichtung, die Last, die Montagestruktur, die Lageranordnung, den verfügbaren Platz und die Betriebsumgebung an.
Sobald diese Details verstanden sind, verliert der Produktname an Bedeutung. Die Walze kann dann so gestaltet werden, dass die Maschine sie tatsächlich leisten muss.
