Einführung in Kunststofflagerscheiben
Riemenscheiben aus Kunststoff sind eine immer beliebter werdende mechanische Komponente, die in einer Vielzahl von Branchen eine wichtige Rolle spielt. Sie vereinfachen Bewegung und Betrieb, indem sie die Richtung der Kraft ändern oder einen mechanischen Vorteil bieten. Kunststoff-Lagerriemenscheiben werden aufgrund ihrer einzigartigen Vorteile gegenüber herkömmlichen Metallriemenscheiben, wie z. B. geringes Gewicht, Korrosionsbeständigkeit und Geräuschreduzierung, zunehmend eingesetzt.
Dieser Artikel wird in die Welt von eintauchen Kunststofflagerrollen Darin werden ihre Zusammensetzung, verschiedene Typn, verwendete Materialien, Vor- und Nachteile, weit verbreitete Anwendungen und Faktoren, die bei der Auswahl und Wartung dieser kritischen Komponenten zu berücksichtigen sind, detailliert beschrieben. Außerdem werden wir Kunststoff-Riemenscheiben mit Metall-Riemenscheiben vergleichen und einen Blick auf zukünftige Entwicklungstrends werfen, um Ihnen einen umfassenden Leitfaden für Kunststoff-Lagerscheiben zu bieten.
Was ist eine Kunststofflagerscheibe?
Definition und Zusammensetzung

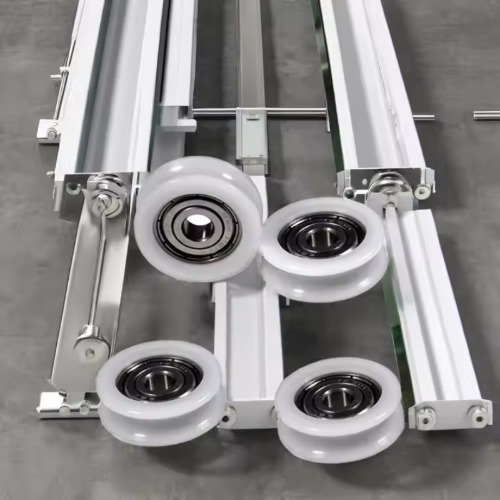

Bei einer Riemenscheibe mit Kunststofflager handelt es sich um ein Rad aus Kunststoff mit integrierten Lagern im Inneren oder um das Rad herum, um eine rotierende Welle oder Komponente zu stützen und gleichzeitig die Reibung zu reduzieren. Eine typische Kunststofflagerscheibe besteht hauptsächlich aus folgenden Teilen:
Kunststoffrad: Hierbei handelt es sich um den Körper der Riemenscheibe, der normalerweise aus technischen Hochleistungskunststoffen besteht und dessen Form und Nut entsprechend den Anwendungsanforderungen gestaltet sind (z. B. V-Nut, Flachriemennut oder Zahnnut).
Lager: Das Lager ist die Kernkomponente der Riemenscheibe, die eine freie Drehung des Rades mit minimaler Reibung ermöglicht. Je nach Typ kann es sich bei dem Lager um ein Kugellager oder ein Gleitlager handeln.
Gehäuse/Montage: Einige Riemenscheiben verfügen über ein Gehäuse oder eine Halterung, um das Lager und die Riemenscheibe zu halten und in ein größeres mechanisches System zu integrieren.
Wie es funktioniert
Kunststoffgelagerte Umlenkrollen funktionieren ähnlich wie herkömmliche Umlenkrollen, wobei der Kern darin besteht, durch die Drehung eines Rades die Bewegungsrichtung eines Seils, Riemens oder einer Kette zu ändern oder durch das Prinzip der Hebelwirkung eine Krafteinsparung zu erreichen. Wenn Kraft auf das an der Riemenscheibe befestigte Seil oder den Riemen ausgeübt wird, kann sich die Riemenscheibe frei drehen, unterstützt durch das Lager, sodass sich die Last reibungslos und effizient bewegen kann. Das Vorhandensein des Lagers reduziert die Reibung zwischen dem Rad und der festen Welle erheblich und sorgt so für eine reibungslose Bewegung und eine effiziente Energieübertragung. Die Verwendung von Kunststoffmaterialien reduziert die Trägheit weiter und kann in bestimmten Umgebungen eine bessere Leistung als Metall bieten.
Welche Arten von Kunststoff-Lagerrollen gibt es? Für welche Anwendungen sind sie geeignet?
Kunststofflagerscheiben werden häufig in Automatisierungsgeräten, Haushaltsgeräten, Fitnessgeräten, Tür- und Fenstersystemen, Fördergeräten und anderen Branchen eingesetzt. Im Vergleich zu Metallriemenscheiben bieten Kunststoffriemenscheiben die Vorteile eines geringen Gewichts, Korrosionsbeständigkeit, geringer Betriebsgeräusche und geringerer Kosten. Kunststoffriemenscheiben können je nach Struktur, Rillentyp und Lagerkonfiguration auf viele Arten klassifiziert werden, und jeder Typ hat seine spezifischen Verwendungs- und Leistungsmerkmale.
Warum sollten Sie sich für Riemenscheiben mit Kunststofflagern entscheiden?
Leichtgewicht: Reduzieren Sie die Gerätebelastung, sparen Sie Energie und reduzieren Sie den Lärm
Korrosionsbeständigkeit: Geeignet für feuchte oder chemisch korrosive Umgebungen
Geräuscharm: Geeignet für Orte, die einen leisen Betrieb erfordern
Angemessener Preis: Geeignet für die Massenproduktion
Hochgradig anpassbar: Größe, Farbe und Material können nach Bedarf gestaltet werden

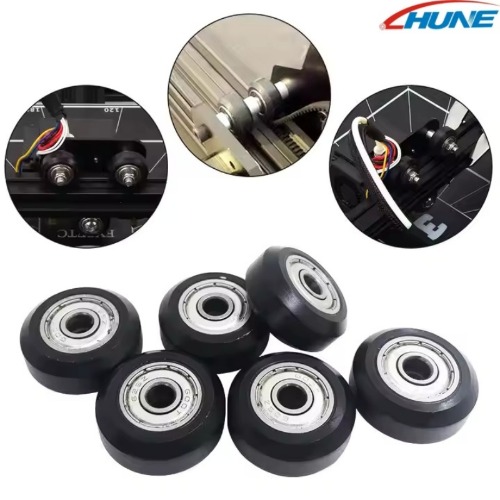

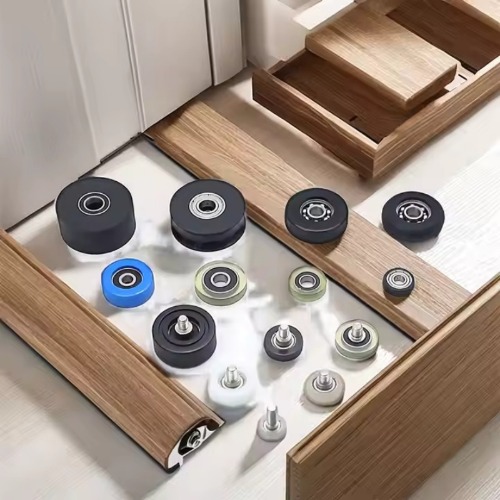

Gängige Arten von Kunststoff-Lagerscheiben
Hier sind die am häufigsten verwendeten Arten von Kunststoff-Lagerscheiben, kategorisiert nach Form, Struktur und Lagerkonfiguration:
| Type | Beschreibung | Allgemeine Anwendungen | Lagertyp | Material |
| Flache Riemenscheibe | Eine glatte, flache Oberfläche, ideal für Flachriemen oder Kabelbewegungen. | Drucker, Büromaschinen | Kugellager (Metall/Kunststoff) | Nylon, POM, ABS |
| V-Rillenriemenscheibe | Verfügt über eine V-förmige Nut zur präzisen Führung von Seilen oder Kabeln. | Schiebetüren, Vorhangschienen, Hebezeuge | Abgedichtetes Kugellager | Nylon, PP |
| U-Rillenriemenscheibe | Die U-förmige Nut passt perfekt auf Rundkabel oder Drahtseile. | Garagentore, Hebevorrichtungen | Rillenkugellager | Polyamid, HDPE |
| Runde Riemenscheibe | Speziell für Rundriemen in leichten Antrieben entwickelt. | Fitnessgeräte, Nähmaschinen | Gleitlager aus Kunststoff | Delrin, POM |
| Spannrolle | Wird verwendet, um die Spannung in einem Riemen- oder Kettensystem aufrechtzuerhalten. | Kfz-Zeitmesssysteme, Industrieantriebe | Doppelt abgeschirmte Lager | PA6-Glasfaser |
| Führungsrolle | Führt und richtet bewegliche Seile oder Drähte in einem System aus. | Jalousien, Aufzüge, Förderbänder | Gleit- oder Wälzlager | Polycarbonat, Nylon |
| Doppelrillenriemenscheibe | Zwei Rillen ermöglichen die doppelte Riemen- oder Seilführung. | Zweispurige Türen, Automatisierungssysteme | Präzisionskugellager | POM, PA66 |
Wie wählt man eine geeignete Kunststofflagerscheibe aus?
Belastungsanforderungen: Überprüfen Sie, ob die Riemenscheibe und das Lager der Arbeitslast standhalten
Arbeitsumgebung: ob es beständig gegen hohe Temperaturen, Korrosion und UV-Strahlung ist
Betriebsgeschwindigkeit: Für Hochgeschwindigkeitsanwendungen werden reibungsarme und hochpräzise Lager empfohlen
Geräuschanforderungen: Für Geräte, die leise laufen müssen, sollten Silentlager eingesetzt werden
Installationsstruktur: Wählen Sie passende Modelle nach Wellendurchmesser, Installationsmethode usw. aus.
Kurze Analyse gängiger Kunststoffmaterialien:
Nylon (PA): hohe Festigkeit, Verschleißfestigkeit und gute Zähigkeit
POM (Polyoxymethylen): geringe Reibung und Dimensionsstabilität
ABS: niedriger Preis und gute Formbarkeit
Polycarbonat (PC): Hohe Schlagfestigkeit und transparentes Material optional
Glasfaserverstärktes Material: Geeignet für Umgebungen mit hoher Festigkeit und hoher Belastung
| Nylon | PA | POM | Poly | ABS |
 |  |  |  |  |
 |  |  |  |  |
Kunststoff-Lagerrollen ersetzen aufgrund ihrer vielfältigen Strukturen, hervorragenden Leistung und Kostenvorteile zunehmend herkömmliche Metallrollen. Verschiedene Arten von Riemenscheiben eignen sich für unterschiedliche Anwendungsszenarien. Benutzer sollten bei der Auswahl Last, Umgebung, Geschwindigkeit und Installationsmethode berücksichtigen. Die Wahl der richtigen Riemenscheibe verbessert direkt die Stabilität und Lebensdauer der Ausrüstung.
Vorteile der Verwendung von Kunststoff-Lagerscheiben
In modernen mechanischen Systemen sind Riemenscheiben eine unverzichtbare Schlüsselkomponente in Übertragungs- und Führungssystemen. Mit der Entwicklung der Materialwissenschaft haben Kunststoff-Lagerriemenscheiben aufgrund ihrer bedeutenden Vorteile wie geringes Gewicht, Korrosionsbeständigkeit und geringe Geräuschentwicklung in vielen Bereichen nach und nach herkömmliche Metallriemenscheiben ersetzt und sind zu einer wichtigen Wahl für Branchen wie Industrie, Haushaltsgeräte und Logistiktransport geworden.
Hauptvorteile von Kunststoff-Lagerscheiben
Geringes Gewicht und reduzierter Energieverbrauch
Kunststoffe haben eine geringere Dichte als Metalle und das Gesamtgewicht der Riemenscheibe ist geringer, was dazu beiträgt, die Belastung der gesamten Maschine zu reduzieren, den Energieverbrauch zu senken und die Betriebseffizienz der Ausrüstung zu verbessern.
Korrosionsbeständigkeit und Anpassungsfähigkeit an komplexe Umgebungen
Kunststoffmaterialien wie Nylon, POM und Polycarbonat weisen eine gute Wasserbeständigkeit sowie Säure- und Alkalibeständigkeit auf und eignen sich für Umgebungen mit hoher Luftfeuchtigkeit, Salznebel oder chemischer Korrosion.
Leiser Betrieb, verbesserte Benutzererfahrung
Kunststoffe selbst haben stoßdämpfende Eigenschaften und mit hochwertigen Lagern ist die Geräuschentwicklung im Betrieb deutlich geringer als bei Metallriemenscheiben, was sich besonders für geräuschempfindliche Anwendungen wie medizinische Geräte und Haushaltsgeräte eignet.
Niedrigere Kosten, geeignet für die Massenproduktion
Das Kunststoffspritzgießen weist eine hohe Effizienz und niedrige Produktionskosten auf, was für die Herstellung in großem Maßstab geeignet ist und die Montagekosten der gesamten Maschine senkt.
Starke Anpassbarkeit und vielfältige Strukturen
Die Kunststoffverarbeitung ist äußerst flexibel und Riemenscheiben unterschiedlicher Struktur und Farbe können je nach Designanforderungen entwickelt werden, um den Einsatz spezieller Szenarien zu ermöglichen.
Vergleichstabelle der Vorteile von Kunststoff-Riemenscheiben und Metall-Riemenscheiben
| Vergleichen Sie Projekte | Vorteile von Kunststoff-Lagerrollen | Nachteile von metallgelagerten Riemenscheiben |
| Gewicht | Leicht, einfach Gewicht zu reduzieren und Energie zu sparen | Hohes Gewicht, einfache Erhöhung der Ausrüstungslast |
| Korrosionsbeständigkeit | Korrosionsschutz, Feuchtigkeitsschutz, geeignet für raue Umgebungen | Leicht zu rosten, zusätzlicher Schutz erforderlich |
| Betriebsgeräusch | Leiser Betrieb, geringe Vibration | Harter Kontakt, lautes Geräusch |
| Herstellungskosten | Geringe Material- und Produktionskosten, geeignet für die Massenproduktion | Hohe Kosten und komplizierte Verarbeitung |
| Flexibilität bei der Verarbeitung | Leicht zu formen, Farbe/Struktur individuell anpassbar | Verarbeitungseinschränkungen, langer Anpassungszyklus |
| Verschleißfestigkeit | Hervorragende Verschleißfestigkeit nach Zugabe von Glasfaserverstärkung | Rohes Metall ist verschleißfest, erfordert jedoch eine höhere Präzision bei der Verarbeitung |
| Schmierungsanforderungen | Optionale schmierfreie Lager, geringe Wartungskosten | Die meisten erfordern regelmäßige Schmierung und hohe Wartungskosten |
Beispiele für Anwendungsszenarien
Haushaltsgerätebereich: wie Waschmaschinen, elektrische Ventilatoren, Kehrroboter usw. streben nach geräuscharmem und leichtem Design.
Automatisierungsgeräte wie Förderbänder, Drucker, Ausgabeautomaten usw. legen Wert auf Betriebsstabilität und energiesparende Leistung.
Tür- und Fensterbeschläge: Schiebetüren, Vorhangschienen usw. erfordern reibungsloses, leises und korrosionsbeständiges Gleiten.
Logistikabwicklung: Leichte Flaschenzugsysteme können den Energieverbrauch von Transportgeräten senken und die Effizienz der Abfertigung verbessern.
Kunststoff-Lagerriemenscheiben werden aufgrund ihrer Reihe von Leistungsvorteilen nach und nach zu den bevorzugten Komponenten im modernen Gerätedesign. Sie gewährleisten nicht nur die Betriebssicherheit, sondern verbessern auch die Gesamtkostenleistung des Systems erheblich. Für Branchen, in denen Laufruhe, Korrosionsbeständigkeit und Kostenkontrolle im Vordergrund stehen, sind Riemenscheiben mit Kunststofflagern zweifellos eine kluge Wahl.
Nachteile der Verwendung von Riemenscheiben mit Kunststofflagern
Obwohl Kunststoff-Lagerriemenscheiben aufgrund ihrer Vorteile wie geringes Gewicht, niedrige Kosten und geringe Betriebsgeräusche in vielen Bereichen weit verbreitet sind, bedeutet dies nicht, dass sie für alle Arbeitsbedingungen geeignet sind. Bei bestimmten Hochfestigkeits- oder Hochtemperaturanwendungen erfüllen die physikalischen und chemischen Eigenschaften von Kunststoffriemenscheiben möglicherweise nicht die Anforderungen und unterliegen bestimmten Einschränkungen.
Hauptnachteile von Kunststoff-Lagerscheiben
Begrenzte Tragfähigkeit
Die Festigkeit und Steifigkeit von Kunststoffmaterialien ist im Allgemeinen geringer als die von Metallen. Übermäßige Belastungen können leicht dazu führen, dass sich die Riemenscheibe verformt, reißt oder sogar bricht.
Schlechte Hochtemperaturbeständigkeit
Die meisten Kunststoffe werden in Umgebungen mit hohen Temperaturen weich oder schmelzen sogar, was zu strukturellem Versagen führt und nicht in Hochtemperatur-Übertragungssystemen verwendet werden kann.
Anfällig für UV-Alterung
Einige Kunststoffmaterialien neigen bei längerer Sonneneinstrahlung zu Alterung, Sprödigkeit und einem Verlust der Zähigkeit, was sich auf ihre Lebensdauer auswirkt.
Großer Wärmeausdehnungskoeffizient
Wenn sich die Temperatur drastisch ändert, ist die Dimensionsstabilität von Kunststoffriemenscheiben schlecht und sie neigen zu Blockierungen oder Exzentrizitätsproblemen.
Die Verschleißfestigkeit ist nicht so gut wie bei Metall
Obwohl einige verstärkte Kunststoffe eine gute Verschleißfestigkeit aufweisen, neigen sie dennoch unter Hochfrequenz- und Hochgeschwindigkeitsreibungsbedingungen zum Verschleiß.
Empfindlich gegenüber Lösungsmitteln/Chemikalien
Einige Kunststoffe sind gegenüber Säuren, Laugen und organischen Lösungsmitteln instabil und können sich in bestimmten chemischen Umgebungen zersetzen oder aufquellen.
Vergleichstabelle der Mängel von Kunststoff-Riemenscheiben und Metall-Riemenscheiben
| Vergleichen Sie Projekte | Nachteile von Kunststoff-Lagerscheiben | Leistung von metallgelagerten Riemenscheiben |
| Tragfähigkeit | Begrenzte Tragfähigkeit, easy to deform under heavy load | Hochfestes Material, geeignet für große Lastsysteme |
| Hohe Temperaturbeständigkeit | Beim Erhitzen wird es leicht weich und die strukturelle Festigkeit nimmt ab | Beständig gegen hohe Temperaturen, stabile Struktur |
| Anti-Aging | Lässt sich leicht durch ultraviolette Strahlen, Ozon usw. altern. | Lange Lebensdauer und starke Alterungsbeständigkeit |
| Dimensionsstabilität | Wärmeausdehnung und -kontraktion sind offensichtlich, was sich auf die Genauigkeit auswirkt | Geringe Wärmeausdehnung, bessere Stabilität |
| Verschleißfestigkeit | Langfristiger Hochgeschwindigkeitsbetrieb ist verschleißanfällig | Hohe Verschleißfestigkeit, geeignet für kontinuierlichen Hochlastbetrieb |
| Chemische Beständigkeit | Instabil gegenüber einigen Chemikalien | Bestimmte Legierungen sind gegen eine Vielzahl korrosiver Medien beständig |
| Strukturelle Steifigkeit | Schlechte Steifigkeit, große Riemenscheiben neigen zur Durchbiegung | Stabile Struktur und geringe Verformung |
In welchen Fällen wird der Einsatz von Kunststofflagerscheiben nicht empfohlen?
Hochtemperatur-Betriebsgeräte: wie Motorperipherie, Heiz- und Trocknungssystem
Schwere Industriemaschinen: Übertragungsgeräte, die kontinuierlich ein hohes Drehmoment oder eine schwere Last tragen müssen
Bereich mit starker Lichteinwirkung im Freien: z. B. Solaranlagen im Freien, Aufzugssystem im Freien
Hochgeschwindigkeitsrotationssystem: wie Hauptantriebswelle, Turbinenkernteil
Anforderungen an die hochpräzise Positionierung: Kunststoffausdehnungen können leicht die Genauigkeit und Stabilität der Ausrüstung beeinträchtigen
Wie kann man die Einschränkungen von Kunststoff-Riemenscheiben vermeiden?
Verwenden Sie hochleistungsmodifizierte Kunststoffe wie Glasfaserverstärkung und Kohlefaserfüllung
Fügen Sie UV-Schutzmittel und Flammschutzmittel hinzu, um die Anpassungsfähigkeit im Außenbereich und bei hohen Temperaturen zu verbessern
Gelenkdesign: Außenrad aus Kunststoff, Innenskelett aus Metall zur Verbesserung der Festigkeit und thermischen Stabilität
Vermeiden Sie ständigen Überlastbetrieb, klären Sie vor dem Einsatz die Arbeitsumgebung und den Lastbereich
Obwohl Kunststofflagerscheiben viele Vorteile bieten, ist ihre Leistung unter besonderen Bedingungen wie hohen Temperaturen, hoher Belastung und rauer chemischer Umgebung begrenzt. Bei der Auswahl sollten Sie die Betriebsparameter und Umgebungsfaktoren der Ausrüstung vollständig verstehen und die Materialleistung, die Strukturform und die Lebensdauer umfassend berücksichtigen. Wenn hohe Anforderungen an die Belastbarkeit, Temperaturbeständigkeit oder Maßhaltigkeit der Riemenscheibe gestellt werden, sollten als Alternative dennoch Riemenscheiben aus Metall oder Mischmaterial in Betracht gezogen werden.
Überlegungen zur Auswahl von Kunststoff-Lagerscheiben
Die Auswahl der richtigen Kunststofflagerscheibe ist entscheidend für die Gewährleistung der Systemleistung und Langlebigkeit. Hier sind die wichtigsten Faktoren, die es zu berücksichtigen gilt:
Tragfähigkeit
So ermitteln Sie die erforderliche Tragfähigkeit: Dies ist der erste und wichtigste Faktor bei der Auswahl einer Riemenscheibe. Sie müssen die maximalen radialen (senkrecht zur Achse) und axialen (entlang der Achse) Belastungen kennen, denen die Riemenscheibe während des Betriebs ausgesetzt ist.
Berechnen oder schätzen: Berechnen oder schätzen Sie die erwarteten Belastungen anhand von Systemkonstruktionsparametern (z. B. Gewicht des transportierten Materials, Riemen- oder Seilspannung).
Sicherheitsfaktor: Addieren Sie immer einen Sicherheitsfaktor (normalerweise das 1,5- bis 2-fache) zur berechneten Tragfähigkeit, um unerwartete Stöße, Vibrationen oder Belastungen durch längeren Betrieb zu berücksichtigen.
Materialien und Größe: Die Tragfähigkeit hängt direkt von der Festigkeit des Kunststoffmaterials, dem Durchmesser und der Breite der Riemenscheibe sowie der Art und Größe der Lager ab.
Umgebungsbedingungen
Temperatur, chemische Einwirkung usw.: Die Umgebung, in der die Riemenscheibe betrieben wird, kann einen großen Einfluss auf ihre Leistung und Lebensdauer haben.
Temperaturbereich: Bestimmen Sie die maximale und minimale Betriebstemperatur. Stellen Sie sicher, dass die Wärmeformbeständigkeit und der Betriebstemperaturbereich des ausgewählten Kunststoffmaterials diese Grenzen abdecken, um Kriechen, Erweichen oder Versprödung zu vermeiden.
Chemische Belastung: Wenn die Riemenscheibe Wasser, Öl, Säuren, Laugen, Lösungsmitteln oder anderen korrosiven Substanzen ausgesetzt wird, ist es wichtig, ein Kunststoffmaterial mit ausgezeichneter chemischer Beständigkeit zu wählen (PP weist beispielsweise eine gute Beständigkeit gegenüber vielen Chemikalien auf, während Nylon durch starke Säuren oder Laugen beschädigt werden kann).
Feuchtigkeit und Staub: Umgebungen mit hoher Luftfeuchtigkeit können die Dimensionsstabilität einiger Kunststoffe beeinträchtigen. Das Vorhandensein von Staub oder abrasiven Partikeln kann den Verschleiß beschleunigen, und es kann erforderlich sein, ein verschleißfesteres Material oder eine Riemenscheibe mit abgedichteten Lagern zu wählen.
Geschwindigkeitsanforderungen
Einfluss der Geschwindigkeit auf die Leistung der Riemenscheibe: Die Betriebsgeschwindigkeit ist auch entscheidend für die Auswahl der Riemenscheibe.
Reibungswärme: Höhere Geschwindigkeiten erzeugen mehr Reibungswärme, was dazu führen kann, dass sich Kunststoffe erhitzen und ihre mechanischen Eigenschaften beeinträchtigen.
Lagertyp: Hochgeschwindigkeitsanwendungen erfordern häufig reibungsarme, hochpräzise Kugellagerriemenscheiben, die Hochgeschwindigkeitsrotationen standhalten können. Gleitlager können bei hohen Drehzahlen zu viel Wärme erzeugen oder zu schnell verschleißen.
Dynamisches Auswuchten: Das dynamische Auswuchten von Riemenscheiben ist auch bei Hochgeschwindigkeitsanwendungen wichtig, um Vibrationen und Geräusche zu reduzieren.
Größe und Abmessungen der Riemenscheibe
So wählen Sie die richtige Größe: Stellen Sie sicher, dass die physikalischen Abmessungen der Riemenscheibe mit Ihrem mechanischen System kompatibel sind.
Durchmesser: Beeinflusst den Biegeradius des Riemens oder Seils, das Geschwindigkeitsverhältnis und den gesamten Systemraum.
Breite/Nuttyp: Muss mit dem Typ (Keilriemen, Flachriemen, Synchronriemen) und der Größe des verwendeten Riemens, Seils oder der Kette übereinstimmen.
Bohrungs-/Wellenlochgröße: Muss mit dem Durchmesser der Montagewelle übereinstimmen, um einen sicheren Sitz zu gewährleisten.
Montage: Überlegen Sie, ob Sie ein Flanschgehäuse mit Lagern oder ein einfaches Rad benötigen.
Lagertyps
Wählen Sie zwischen Kugellagern und Gleitlagern: Entscheiden Sie sich nach Belastung, Geschwindigkeit, Genauigkeit und Kostenanforderungen.
Kugellager: Für hohe Geschwindigkeiten, mittlere bis hohe Belastungen, Anwendungen, die einen hohen Wirkungsgrad und eine lange Lebensdauer erfordern. Sie bieten geringere Reibung und höhere Genauigkeit.
Gleitlager: Für niedrige Drehzahlen, mittlere bis geringe Belastungen, kostenempfindlich oder in rauen Umgebungen mit Staub, Stößen usw., wo höhere Reibung und kürzere Lebensdauer akzeptabel sind. Einige selbstschmierende Kunststoffe sind von Natur aus Gleitlager.
Wartung und Pflege von Kunststoff-Lagerriemenscheiben
Kunststofflagerrollen spielen in modernen Geräten eine wichtige Rolle. Aufgrund ihrer Leichtigkeit, Geräuscharmut und Korrosionsbeständigkeit werden sie häufig in industriellen Automatisierungsgeräten, Haushaltsgeräten, Tür- und Fenstersystemen, Fitnessgeräten usw. eingesetzt. Um jedoch ihre Lebensdauer zu verlängern und ihre Betriebsleistung aufrechtzuerhalten, darf die tägliche Wartung und Pflege nicht außer Acht gelassen werden.
Warum sollten Kunststoffriemenscheiben gewartet werden?
Obwohl Kunststoffriemenscheiben selbst nicht leicht zu rosten sind und einen einfachen Aufbau haben, können sie nach längerem Betrieb aufgrund von Staubansammlungen, Schmierungsfehlern, Verschleiß oder Umwelteinflüssen dennoch die Leistung beeinträchtigen oder sogar zu Ausfällen führen. Eine rechtzeitige Wartung kann effektiv:
Verschleißrate reduzieren
Reduzieren Sie Störungen und Lärm
Vermeiden Sie Lagerschäden oder das Entgleisen der Riemenscheibe
Verlängern Sie die Lebensdauer der gesamten Ausrüstung
Tabelle der Wartungspunkte für Riemenscheiben mit Kunststofflagern
| Wartungsartikel | Spezifischer Ansatz | Empfohlene Häufigkeit | Vorsichtsmaßnahmen |
| Oberflächenstaub reinigen | Verwenden Sie ein trockenes Tuch oder Druckluft, um Staub und Verunreinigungen auf der Riemenscheibenoberfläche zu entfernen. | Wöchentlich oder nach Nutzungsintensität | Vermeiden Sie die Verwendung von ätzenden Reinigungsmitteln |
| Lager schmieren | Verwenden Sie je nach Lagertyp das entsprechende Fett oder Öl | Alle 1-3 Monate | Geschlossene Lager benötigen keine Schmierung; Offene Lager erfordern eine regelmäßige Nachschmierung |
| Auf Verschleiß prüfen | Überprüfen Sie, ob der Radkörper deformiert oder gerissen ist und ob das Lager wackelt oder locker ist. | Monatliche oder regelmäßige Inspektion | Bei exzentrischem Betrieb sollte die Riemenscheibe sofort ausgetauscht werden |
| Inspektion der Befestigungsteile | Überprüfen Sie, ob Riemenscheibe und Welle locker sind und ob die Schrauben und Schnallen fest sitzen. | Vierteljährliche oder saisonale Inspektion | Verhindern Sie, dass die Riemenscheibe aufgrund von Vibrationen herunterfällt |
| Chemische Korrosion verhindern | Vermeiden Sie den Kontakt mit starken Säuren, starken Laugen, Lösungsmitteln und anderen Chemikalien, die Kunststoffe angreifen. | Langzeitschutz | Korrosionsschutzbeschichtung oder chemikalienbeständige Riemenscheiben erhältlich |
| Anti-UV-Alterung | Bei Verwendung im Außenbereich sollte ein Sonnenschutz angebracht oder Materialien mit UV-Stabilisatoren gewählt werden | Einmalige Behandlung vor der Installation | UV-Strahlen können dazu führen, dass Kunststoffe spröde werden und Risse bekommen |
| Temperaturüberwachung | Stellen Sie sicher, dass die Temperatur der Arbeitsumgebung der Riemenscheibe innerhalb des zulässigen Bereichs des Materials liegt (z. B. -20 °C bis 80 °C). | Echtzeitüberwachung oder regelmäßige Inspektion | Hitzebeständige Riemenscheiben sollten in Umgebungen mit hohen oder niedrigen Temperaturen verwendet werden |
Häufige Missverständnisse bei der Wartung
Schmierung außer Acht lassen: Obwohl es aus Kunststoff besteht, können im Inneren dennoch Metalllager verbaut sein, die einer regelmäßigen Schmierung bedürfen.
Übermäßige Reinigung: Durch die häufige Verwendung chemischer Reinigungsmittel können leicht die Riemenscheibenoberfläche oder Lagerdichtungen beschädigt werden.
Krankheitsbedingter Betrieb: Die Riemenscheibe kann auch bei leichten Erschütterungen oder ungewöhnlichen Geräuschen weiterhin verwendet werden, was dazu führen kann, dass das Lager klemmt oder die Ausrüstung beschädigt wird.
Umweltfaktoren außer Acht lassen: Wenn das Gerät über einen längeren Zeitraum hohen Temperaturen, hoher Luftfeuchtigkeit oder staubiger Umgebung ausgesetzt ist, muss ein häufigerer Wartungsplan erstellt werden.
Tipps zur Verlängerung der Lebensdauer der Riemenscheibe
Verwenden Sie geschlossene, staubdichte Lager, um das Eindringen von Verunreinigungen zu verringern
Wählen Sie glasfaserverstärkte Kunststoffe, um die Verschleißfestigkeit und Festigkeit zu verbessern
Vermeiden Sie Überlastungen oder Stoßbelastungen
Ersetzen Sie alternde Riemenscheiben regelmäßig, um das Risiko eines Gesamtausfalls zu verringern
Obwohl es sich bei Kunststoff-Lagerscheiben um „wartungsarme“ Bauteile handelt, sind sie nicht „wartungsfrei“. Regelmäßige Inspektion, Reinigung, Schmierung und Umweltmanagement können nicht nur die Lebensdauer der Riemenscheibe selbst verlängern, sondern auch die Betriebseffizienz und Sicherheit des gesamten Systems erheblich verbessern. Für Hochfrequenzbetrieb oder kritische Geräte wird empfohlen, einen speziellen Wartungszyklus einzurichten und Aufzeichnungen zu führen.
Vorteile von Metallriemenscheiben gegenüber Kunststoffriemenscheiben
Festigkeit: Metalle (wie Stahl und Aluminium) haben im Allgemeinen eine viel höhere Zugfestigkeit, Druckfestigkeit und Härte als Kunststoffe, können größeren Belastungen und Stößen standhalten und verformen sich nicht so leicht.
Hitzebeständigkeit: Metalle können höheren Betriebstemperaturen standhalten, ohne ihre mechanischen Eigenschaften zu verlieren oder zu kriechen oder zu schmelzen. Dies macht Metallriemenscheiben zu einer unersetzlichen Wahl in Umgebungen mit hohen Temperaturen.
Belastbarkeit: Aufgrund ihrer höheren Festigkeit sind Metallriemenscheiben in der Lage, größere Lasten und Kräfte zu bewältigen, wodurch sie für schwere Industriemaschinen und Getriebe mit hoher Intensität geeignet sind.
Verschleißfestigkeit: Obwohl einige technische Kunststoffe eine gute Verschleißfestigkeit aufweisen, bieten härtere Metalle im Allgemeinen eine bessere Langzeitverschleißfestigkeit in Umgebungen mit extrem hohem Druck oder hoher Abrasivität.
Dimensionsstabilität: Metalle haben im Allgemeinen einen niedrigeren Wärmeausdehnungskoeffizienten als Kunststoffe und verformen sich aufgrund der Feuchtigkeitsaufnahme weniger leicht, wodurch in Umgebungen mit großen Temperatur- und Feuchtigkeitsschwankungen eine bessere Dimensionsstabilität gewährleistet werden kann.
Wann sollte man sich für Kunststoff oder Metall entscheiden?
Wählen Sie Kunststoff-Riemenscheiben:
Anwendungen mit leichter bis mittlerer Belastung.
Systeme mit strengen Gewichtsanforderungen.
Wo leiser Betrieb oder Vibrationsreduzierung erforderlich sind.
Wenn eine Einwirkung von Feuchtigkeit, korrosiven Umgebungen oder bestimmten Chemikalien erforderlich ist.
Anwendungen, die kostensensibel und in Massenproduktion hergestellt werden.
Wo nichtleitende oder selbstschmierende Eigenschaften erforderlich sind.
Wählen Sie Metallriemenscheiben:
Anwendungen mit schweren Lasten oder wo hohe Spannung erforderlich ist.
Betrieb in Hochtemperaturumgebungen.
Wo extreme Festigkeit und Steifigkeit erforderlich sind.
Präzisionsantriebe mit extrem hohen Ansprüchen an Maßhaltigkeit und Stabilität.
Geräte, die unter extremen Verschleißbedingungen betrieben werden.
Die endgültige Auswahl sollte auf einer umfassenden Bewertung der Anwendungsumgebung, Last, Geschwindigkeit, Temperatur, erwarteten Lebensdauer und Kosten basieren.
Zukünftige Trends bei Kunststoff-Lagerscheiben
Der Bereich der Kunststoff-Lagerscheiben entwickelt sich ständig weiter, um den wachsenden Anforderungen verschiedener Branchen gerecht zu werden. Zukünftige Trends werden sich auf Materialien, Designs und Anwendungserweiterungen konzentrieren.
Materielle Fortschritte
Neue Kunststoffe, bessere Leistung: Die Forschung und Entwicklung fortschrittlicherer technischer Kunststoffe ist eine wichtige Richtung für die Zukunft.
Leistungsfähigere Verbundwerkstoffe: Kunststoffe werden mit Kohlenstofffasern, Glasfasern, Keramikpartikeln oder anderen Nanomaterialien zusammengesetzt, um ihre Festigkeit, Steifigkeit, Verschleißfestigkeit, Hochtemperaturbeständigkeit und Wärmeleitfähigkeit weiter zu verbessern und sie mit einigen Metallen vergleichbar zu machen, während die Vorteile von Kunststoffen in Bezug auf Gewicht und Korrosionsbeständigkeit erhalten bleiben.
Verbesserte Selbstschmiereigenschaften: Entwickeln Sie Polymerlegierungen mit besseren Selbstschmiereigenschaften oder Kunststoffe, die Festschmierstoffe (wie PTFE, Graphit, Molybdändisulfid) enthalten, um die wartungsfreie Lebensdauer zu verlängern und die Reibungskoeffizienten zu reduzieren.
Größerer Temperaturbereich: Entwickeln Sie neue Kunststoffe, die in Umgebungen mit extrem hohen oder niedrigen Temperaturen eine stabile Leistung aufrechterhalten können, um ihren Anwendungsbereich zu erweitern.
Biobasierte und recycelbare Materialien: Mit der Verbesserung des Umweltbewusstseins werden künftig mehr biobasierte, biologisch abbaubare oder leicht recycelbare Kunststoffmaterialien bei der Herstellung von Riemenscheiben verwendet, um den ökologischen Fußabdruck zu verringern.
Designinnovation
Verbessertes Riemenscheibendesign für bessere Leistung: Die Designoptimierung verbessert die Effizienz und Funktion von Kunststoffriemenscheiben.
Leichtbau- und Strukturoptimierung: Mithilfe fortschrittlicher Topologieoptimierungs- und Finite-Elemente-Analysetechniken können Riemenscheibenstrukturen entworfen werden, die leichter und effizienter sind und gleichzeitig die Festigkeit beibehalten, um den Materialverbrauch zu reduzieren.
Integrierte Funktionen: Integrieren Sie Riemenscheiben mit anderen Komponenten (z. B. Sensoren, Encodern oder Steckverbindern) in ein einziges Spritzgussteil, um die Montage zu vereinfachen, Kosten zu senken und die Systemintelligenz zu verbessern.
Leises Design: Optimieren Sie die Geräuschreduzierungsleistung durch Materialauswahl und Strukturdesign weiter, um Anwendungsszenarien mit höheren Anforderungen an einen leisen Betrieb gerecht zu werden.
Modularität und Standardisierung: Entwickeln Sie eine modularere und standardisiertere Serie von Kunststoffriemenscheiben, die den Kunden die Auswahl und Montage erleichtert und die Anpassungskosten senkt.
Anwendungswachstum
Aufstrebende Industrien nutzen Kunststoff-Riemenscheiben: Die Anwendung von Kunststoff-Riemenscheiben wird sich weiterhin auf aufstrebende und hochtechnologische Bereiche ausweiten.
Robotik und Automatisierung: Mit der Verbreitung von Industrierobotern und Automatisierungsgeräten wird die Nachfrage nach leichten, präzisen und geräuscharmen Komponenten den weit verbreiteten Einsatz von Kunststoffriemenscheiben in diesen Bereichen vorantreiben.
Elektrofahrzeuge (EVs): Bei Elektrofahrzeugen wird die Forderung nach Leichtbau zur Erhöhung der Reichweite dazu führen, dass mehr Kunststoffteile Metall ersetzen, einschließlich Riemenscheiben in Hilfssystemen.
Erneuerbare Energien: Die Nachfrage nach wetterbeständigen, wartungsfreien Komponenten in Geräten für erneuerbare Energien wie Windkraftanlagen und Solar-Tracking-Systemen wird den Einsatz von Kunststoff-Riemenscheiben vorantreiben.
Medizin und Pharmazie: Strenge Anforderungen an Sauberkeit, Korrosionsbeständigkeit und geringes Gewicht werden dazu führen, dass Kunststoffriemenscheiben in medizinischen Geräten, Laborautomatisierung und pharmazeutischen Maschinen eine wichtigere Rolle spielen.
Logistik- und Lagerautomatisierung: Mit der Entwicklung des E-Commerce und der intelligenten Lagerhaltung wird die Nachfrage nach effizienten und wartungsarmen Riemenscheiben in automatisierten Sortier- und Fördersystemen weiter steigen.
Abschluss
Kunststofflagerscheiben haben sich von Nischenprodukten zu unverzichtbaren Komponenten moderner Maschinen und Anlagen entwickelt. Aufgrund ihres einzigartigen Leichtgewichts, ihrer Korrosionsbeständigkeit, ihrer erheblichen Geräuschreduzierung, ihrer Kosteneffizienz und der selbstschmierenden Eigenschaften bestimmter Materialien haben sie in vielen Anwendungen Vorteile gegenüber herkömmlichen Metallriemenscheiben gezeigt.
Von stark beanspruchten industriellen Förderbändern bis hin zu Präzisions-3D-Druckern, von Fitnessgeräten bis hin zu rauen Meeresumgebungen – der Einsatzbereich von Kunststoffwellenrädern erweitert sich. Die Auswahl der richtigen Kunststoffriemenscheibe erfordert eine umfassende Berücksichtigung wichtiger Faktoren wie Tragfähigkeit, Umgebungsbedingungen, Geschwindigkeitsanforderungen, Größe und Lagertyp. Durch ordnungsgemäße Reinigung, Schmierung und regelmäßige Inspektion können ihre Lebensdauer und Leistung maximiert werden.
Mit Blick auf die Zukunft werden Kunststoff-Lagerriemenscheiben mit der kontinuierlichen Weiterentwicklung der Materialwissenschaft und der Innovation bei Designkonzepten leistungsfähiger, effizienter und intelligenter und in immer mehr aufstrebenden Industrien eine zentrale Rolle spielen. Sie werden weiterhin eine Schlüsselkraft bei der Förderung leichterer, leiserer, langlebigerer und nachhaltigerer Lösungen in allen Lebensbereichen sein.
