Die Auswahl eines Rollenlagers für ein Schienensystem klingt einfach genug, bis Sie es tatsächlich versuchen. Denken Sie an die Rillenform, die Spurbreite, wie viel Gewicht das Ding aushalten muss, und irgendwo in der Mitte müssen Sie auch herausfinden, wie viel Spielraum in Ordnung ist, bevor die Walze anfängt zu klappern oder, schlimmer noch, ganz zu blockieren. Wenn man das falsch macht, sitzt man mit einer Rolle fest, die entweder in der Schiene klemmt oder so viel Spiel hat, dass sie bei jeder Bewegung klappert.
Warum die Passung zwischen Walze und Schiene wirklich wichtig ist
Bei einer U-Rillenrolle handelt es sich im Grunde um ein Rad mit einem um die Außenkante eingeschnittenen Kanal, der so gebaut ist, dass er entlang einer Schiene fährt. Diese Rille verhindert, dass die Walze beim Hin- und Herrollen seitlich abrutscht. Machen Sie die Rille im Vergleich zur Schiene zu breit, damit die Rolle bei ihrer Bewegung nach links und rechts wandern kann. Dieses Wandern führt zu Wackeln, dann zu ungleichmäßigem Verschleiß und schließlich zu einem Geräuschproblem, das umso schlimmer wird, je länger man es stehen lässt. Gehen Sie zu eng, bleibt die Rolle stattdessen an den Kanten der Schiene hängen und schleift statt zu rollen.
Keines der Ergebnisse ist großartig. Durch das Wackeln wird ein ungleichmäßiger Druck auf das in der Walze sitzende Lager ausgeübt, und dieser Druck nutzt es schneller ab, als es sollte. Beim Binden entsteht hingegen eine ständige Reibung, gegen die das, was auch immer den Mechanismus antreibt, ob Motor oder Hand, jedes Mal anstoßen muss. Dadurch werden die Dinge auch schneller abgenutzt, und ehrlich gesagt fühlt sich dadurch alles steif und klobig an.
Die Passform ist hier also kein unbedeutendes Detail, das man sich ansehen und an dem man vorbeigehen kann. Es ist wirklich die gesamte Grundlage dafür, ob das System so funktioniert, wie es soll.
Machen Sie sich zunächst ein Bild von Ihrer Spurweite
Bevor Sie sich die Rollen überhaupt ansehen, lohnt es sich, ein paar Minuten damit zu verbringen, die Spur selbst genau zu vermessen. Mit der Spurbreite ist in der Regel die Dicke der Schiene gemeint, um die sich die Rollenrille wickeln muss. Diese kann je nach Material, Art der Schienenherstellung oder sogar geringfügigen Unterschieden zwischen den Produktionschargen variieren.
Mehr als einmal messen
Mit einem Maßband kommen Sie ans Ziel, aber Messschieber liefern eine viel zuverlässigere Zahl, wenn es hier wirklich auf Präzision ankommt. Überprüfen Sie die Spur nicht nur an einer, sondern an einigen wenigen Stellen entlang der Länge, da einige Spuren nicht von Ende zu Ende perfekt einheitlich sind, insbesondere ältere Spuren, die bereits verwendet wurden.
Achten Sie dabei auch darauf, ob sich auf der Gleisoberfläche Belag, Farbe oder Rost befindet. Dadurch wird die Dicke geringfügig erhöht, was im ursprünglichen Datenblatt wahrscheinlich nicht widergespiegelt ist. Eine Walze, die scheinbar gut auf eine blanke, frisch hergestellte Strecke passt, fühlt sich möglicherweise etwas eng an, wenn später eine Beschichtung aufgetragen wird.
Schienenformen sind nicht alle gleich
Schienen gibt es in verschiedenen Formen, und diese Form verändert, welche Art von Rillenprofil tatsächlich damit funktioniert.
| Spurform | Wo Sie es normalerweise sehen werden | Worauf Sie achten sollten |
|---|---|---|
| Flache Schiene | Schiebetüren, Schubladensysteme | Die Nuttiefe ist wichtiger als die exakte Breitentoleranz |
| Abgerundete Schiene | Vorhangschienen, Leuchten | Die Rillenkurve muss genau der Form der Schiene folgen |
| Abgewinkelte oder V-förmige Schiene | Industrielle Schiebekonstruktionen | Der Nutwinkel sollte mit dem Schienenwinkel übereinstimmen |
| Schiene mit quadratischer Kante | Schrankbeschläge, kleinere Mechanismen | Etwas toleranter hinsichtlich der Breitentoleranz |
Sobald Sie wissen, mit welcher Form Sie es zu tun haben, können Sie eingrenzen, welche Art von Rolle tatsächlich geeignet ist, da etwas, das für eine flache Schiene gebaut ist, auf einer abgerundeten oder abgewinkelten Schiene normalerweise nicht gut funktioniert.
Ermitteln der richtigen Rillenbreite
Sobald Sie die Spurbreite kennen, ist die nächste Frage, wie viel Spiel die Nut im Verhältnis zu dieser Zahl benötigt. Hier finden tatsächlich die meisten Entscheidungen statt, und hier neigen die Menschen auch dazu, entweder zu viel nachzudenken oder nicht genug darüber nachzudenken.
Ein bisschen Spielraum ist eigentlich normal
Es könnte sich so anfühlen, als ob die Rille die Spur so eng wie möglich umschließen sollte, aber eine kleine Lücke wird erwartet und ist ehrlich gesagt notwendig. Null Spiel klingt auf dem Papier ideal, aber Wärmeausdehnung, kleine Ausrichtungsprobleme oder kleine Herstellungsabweichungen können dazu führen, dass eine Walze ohne Spielraum unerwartet blockiert. Ein kleiner Spalt sorgt dafür, dass sich die Walze auch dann reibungslos bewegt, wenn die Bedingungen nicht ganz konstant sind.
Allerdings macht zu viel Platz den Sinn eines Grooves zunichte. Übermäßiges Spiel zwischen den Rillenwänden und den Schienenkanten führt dazu, dass sich die Walze während der Bewegung hin und her bewegt, und das ist genau das zuvor erwähnte Wackeln und die ungleichmäßige Abnutzung.
Wie viel Freiraum hängt vom Auftrag ab
Anstatt auf eine Zahl zu raten, ist es hilfreich, über den Freiraum nachzudenken, der auf dem tatsächlichen Verwendungszweck der Walze basiert.
- Bei leichteren Arbeiten wie kleinen Schubladen oder Gardinenschienen kommt man in der Regel mit einer etwas lockereren Passform aus, da die Belastung minimal ist und ein Wackeln ohnehin kaum spürbar ist.
- Schwerere oder industriellere Aufbauten erfordern tendenziell engere Toleranzen, da selbst ein kleines Maß an seitlichem Spiel deutlich wird, sobald es um echtes Gewicht geht.
- Außenanlagen oder alles, was Temperaturschwankungen ausgesetzt ist, profitieren in der Regel von etwas mehr Freiraum, als eine klimatisierte Anwendung in Innenräumen erfordern würde, da sich Materialien bei Temperaturänderungen ausdehnen und zusammenziehen.
Die meisten Hersteller geben für jedes Walzenmodell einen Spurweitenbereich an und nicht eine genaue Zahl, und genau das ist der Grund. Wenn Sie Ihre gemessene Breite mit diesem Bereich vergleichen, anstatt davon auszugehen, dass es eine einzige perfekte Passform gibt, erzielen Sie in der Regel bessere Ergebnisse.
Das Lager im Inneren ist genauso wichtig
Die Rillenbreite ist nur ein Teil der Gleichung. Was im Inneren der Walze passiert und wie viel Gewicht oder Kraft sie aushalten kann, spielt auch eine Rolle dabei, ob eine bestimmte Walze tatsächlich für Ihr Setup geeignet ist.
Kugellager und Gleitlager

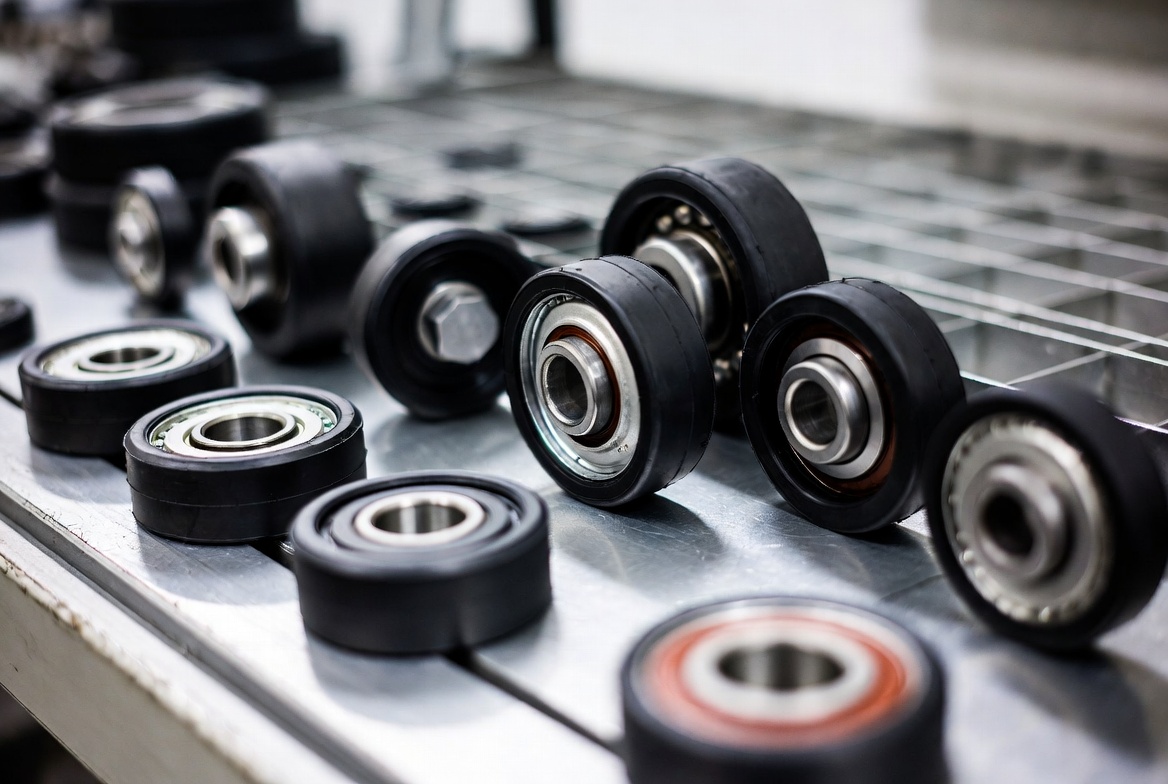

Die meisten U-Nut-Rollen sind in ihrem Inneren entweder mit Kugellagern oder Gleitlagern ausgestattet, die manchmal auch als Buchsenlager bezeichnet werden.
Kugelgelagerte Rollen rollen im Allgemeinen mit weniger Widerstand, weshalb sie häufig für Dinge verwendet werden, die sich im Laufe des Tages häufig bewegen. Typische Beispiele sind Schiebetüren und Förderanlagen.
Rollen mit Gleitlagern sind in der Regel einfacher aufgebaut und kommen je nach Belastung mit bestimmten Bedingungen gut zurecht, benötigen jedoch häufig eine regelmäßigere Schmierung, um zu verhindern, dass sich mit der Zeit Reibung aufbaut.
Es gibt keinen automatischen Gewinner zwischen den beiden. Es kommt wirklich darauf an, wie oft die Walze verwendet wird, was sie trägt und in welcher Umgebung sie steht.
Vergessen Sie nicht, aus welcher Richtung die Last kommt
Über den Lagertyp hinaus lohnt es sich, über die Richtung nachzudenken, aus der die Last auf die Rolle trifft. Einige Rollen sind hauptsächlich dafür ausgelegt, das Gewicht direkt nach unten zu drücken, während andere so konstruiert sind, dass sie auch Seitenlast bewältigen können, d.
Wenn Ihr Gleis eine Kurve hat oder das darauf fahrende Objekt zum Kippen neigt, wird die seitliche Tragfähigkeit wichtiger. Wenn man eine Walze nur danach auswählt, wie viel Gewicht sie gerade aushalten kann, führt dies bei einem solchen Aufbau dazu, dass sich die Rillenkanten schneller abnutzen als erwartet.
Fehler, die immer wieder auftauchen
Eine Handvoll Probleme tauchen immer wieder auf, wenn jemand nach dem Einbau neuer Walzen in Schwierigkeiten gerät, und die meisten sind darauf zurückzuführen, dass irgendwo auf dem Weg ein Schritt übersprungen wurde.
Eine häufige Annahme ist die Annahme, dass jeder Titel in einer bestimmten Kategorie identisch ist. Sogar Schienen, die fast gleich aussehen, zum Beispiel Standard-Schiebetürschienen, können sich leicht unterscheiden, je nachdem, wer sie hergestellt hat oder aus welcher Charge sie stammten. Geht man davon aus, dass eine Rolle, die auf einer Schiene gut funktioniert hat, auf einer ähnlich aussehenden anderswo genauso funktioniert, führt dies manchmal dazu, dass die Passform nur geringfügig abweicht.
Ein anderer misst die Strecke nur einmal. Eine einzelne Messung sagt nicht immer alles aus, insbesondere bei längeren Strecken oder solchen, die bereits seit einiger Zeit im Einsatz sind. Durch die Überprüfung einiger verschiedener Punkte werden Inkonsistenzen aufgedeckt, bevor sie nach der Installation zu Kopfschmerzen führen.
Auch Beschichtungen und Oberflächenbehandlungen werden häufig vernachlässigt. Farbe, Rost oder eine Schutzschicht sorgen für etwas Dicke, das man leicht vergisst. Messen Sie eine blanke Schiene und installieren Sie dann die Rollen, nachdem diese Schiene lackiert wurde, und plötzlich fühlt sich die Passform enger an, als sie sollte.
Auch Umweltfaktoren spielen eine größere Rolle, als die Menschen erwarten. Eine Rolle, die gut in den Innenbereich passt, verhält sich möglicherweise draußen anders, wo Temperaturschwankungen dazu führen, dass sich sowohl die Schiene als auch die Rolle ein wenig ausdehnen oder zusammenziehen. Dies tritt häufiger bei Metallschienen auf, die sich bei Hitze deutlicher ausdehnen als solche aus Kunststoff oder Verbundwerkstoff.
Und dann ist da noch die Falle, sich nur auf die Rillenbreite zu konzentrieren. Es ist einfach, die Breite perfekt einzustellen und zu vergessen, die Tragfähigkeit oder den Lagertyp zu überprüfen. Eine Walze mit einer Nut, die wie angegossen passt, kann dennoch schnell verschleißen oder eine schlechte Leistung erbringen, wenn sie nicht für das Gewicht oder die Nutzungshäufigkeit ausgelegt ist, der sie tatsächlich ausgesetzt ist.
Eine grobe Reihenfolge, um dies durchzuarbeiten
Wenn Sie einen einfachen Weg durch all dies suchen, ohne sich in den Details zu verlieren, sehen Sie hier ungefähr, wie es abläuft.
- Messen Sie sorgfältig die Spurbreite, wenn möglich, mit Bremssätteln, und prüfen Sie einige Stellen entlang der Länge und nicht nur eine.
- Finden Sie die Schienenform heraus: flach, abgerundet, abgewinkelt, quadratische Kante, denn dadurch wird bestimmt, welches Rillenprofil überhaupt eine Überlegung wert ist.
- Sehen Sie sich den vom Hersteller empfohlenen Breitenbereich für geeignete Walzen an, anstatt nach einer genau passenden Nummer zu suchen.
- Denken Sie über die Last nach, sowohl über das Gewicht als auch über die Richtung, aus der sie kommt.
- Berücksichtigen Sie die Umgebung (innen oder außen), Temperaturschwankungen, Feuchtigkeit und Staub.
- Entscheiden Sie zwischen Kugellager und Gleitlager, je nachdem, wie oft der Mechanismus verwendet wird und wie viel Reibung akzeptabel ist.
- Wenn Sie können, führen Sie eine Probemontage durch, bevor Sie mit der vollständigen Installation beginnen. Durch physikalische Tests werden Passungsprobleme erkannt, die allein durch Messungen manchmal übersehen werden.
Wenn nach der Installation etwas nicht stimmt
Hin und wieder fühlt sich eine Walze trotz sorgfältiger Messung einfach nicht richtig an, wenn sie einmal angebracht ist. Wenn das passiert, können ein paar Kontrollen dabei helfen, den Sachverhalt einzugrenzen.
Achten Sie auf neue Geräusche. Ein schleifendes oder kratzendes Geräusch weist normalerweise auf eine etwas zu schmale Rille hin, die sich an den Schienenkanten verfängt. Ein rasselndes oder klirrendes Geräusch bedeutet in der Regel das Gegenteil, nämlich zu viel Spielraum und zu viel Seitwärtsbewegung.
Achten Sie nach längerem Gebrauch auf Abnutzungserscheinungen. Konzentrierter Verschleiß an einer Kante der Nut führt oft dazu, dass die Walze nicht gleichmäßig sitzt, was auf eine leichte Fehlausrichtung beim Einbau hindeuten kann und nicht darauf, dass die Walze von vornherein die falsche Größe hat.
Und wenn sich das Ganze steifer anfühlt als erwartet oder mehr Kraftaufwand erfordert, als es sollte, lohnt es sich, den Abstand noch einmal zu überprüfen. Manchmal zeigt eine Passform, die bei einem Schnelltest vollkommen in Ordnung zu sein schien, erst nach längerem regelmäßigen Gebrauch und tatsächlicher Belastung ein Verklemmen.
Passend zu a U-Rillenrollenlager Bei der Festlegung einer Spurweite geht es um mehr als nur darum, eine Rille zu finden, die sich technisch gesehen um die Schiene legt. Es bedeutet, die Form der Strecke zu verstehen, nach Beschichtungen zu suchen, die die tatsächlichen Maße stillschweigend verändern könnten, über Lastrichtung und Lagertyp nachzudenken und die Umgebung zu berücksichtigen, in der das Ganze betrieben werden muss.
Nehmen Sie sich etwas mehr Zeit, um richtig zu messen, überprüfen Sie die Herstellerbereiche, anstatt davon auszugehen, dass eine Universalgröße für alles passt, und testen Sie vor der endgültigen Festlegung, um die meisten der üblichen Probleme zu vermeiden: das Geräusch, das Wackeln, die Bindung, die Abnutzung, die sich viel früher zeigt, als sie sollte. Ein wenig Geduld bei der Auswahl zahlt sich später in einem System, das sich einfach so bewegt, wie es soll, meist aus.
