Ein faltbarer Outdoor-Wagen mag als fertiges Produkt einfach aussehen. Unter diesem schlichten Erscheinungsbild müssen jedoch mehrere bewegliche Teile zusammenarbeiten. Der Rahmen öffnet und schließt sich, bestimmte Abschnitte bewegen sich relativ zueinander und einige Komponenten müssen sich drehen, während sie in der richtigen Position bleiben.
Rollen können bei diesen Mechanismen eine wichtige Rolle spielen. Abhängig von der Konstruktion können sie Bewegungen unterstützen, einen beweglichen Abschnitt führen oder zusammen mit einem Lager und einer Welle als Teil einer kompakten rotierenden Baugruppe arbeiten.
Dadurch ist die Rollenkonstruktion eine mechanische Überlegung und nicht nur eine Frage der Radauswahl. Der umgebende Rahmen, die Lageranordnung, die Montagemethode, die Kontaktfläche und der Faltweg stehen alle in direktem Zusammenhang mit der Funktionsweise der Walze.
Für Hersteller, die faltbare Outdoor-Ausrüstung entwickeln, kann das Verständnis dieser Beziehung die Komponentenentwicklung erleichtern und dabei helfen, Probleme bei der Montage und Prüfung zu vermeiden.
Wo werden Rollen in Faltmechanismen eingesetzt?
Die genaue Position einer Walze hängt von der Struktur des Produkts ab.

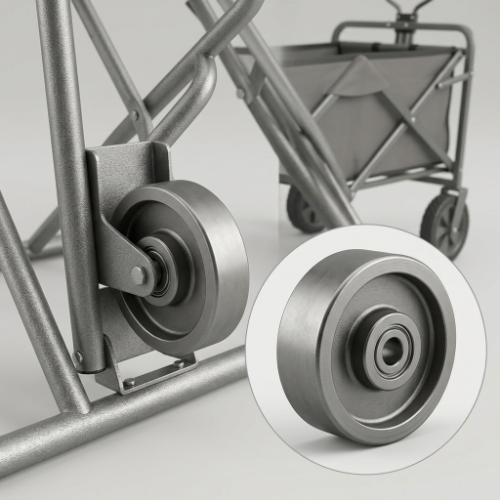

Bei einem zusammenklappbaren Outdoor-Wagen kann eine Rolle in einen beweglichen Stützpunkt, eine Führungsstruktur oder eine rotierende Baugruppe integriert sein. Es kann mit einer Welle und einem Lager verbunden, in einer Halterung installiert oder an einer anderen Komponente positioniert werden, die eine kontrollierte Bewegung erfordert.
Eine grundlegende Rollenbaugruppe kann Folgendes umfassen:
- Rollenkörper
- Lager
- Welle oder Achse
- Montagehalterung
- Beweglicher Rahmen
- Kontakt- oder Führungsfläche
Jeder Teil hat seine eigene Funktion, aber die Teile müssen zusammenarbeiten.
Beispielsweise bestimmt der Rollenkörper, wie er die Gegenfläche berührt. Das Lager unterstützt die Rotation. Die Welle hält die rotierende Komponente in Position, während die Halterung die Baugruppe mit dem größeren Mechanismus verbindet.
Die Änderung eines Teils kann Auswirkungen auf die anderen haben.
Deshalb sollte eine Walze nicht nur anhand ihrer äußeren Form beurteilt werden.
Was macht eine Rolle im Inneren des Mechanismus?
Es gibt keine einzelne Rolle für jede Walze.
Seine Funktion hängt davon ab, wo es installiert ist und welche Art von Bewegung der Mechanismus erfordert.
Unterstützende Bewegung
Eine Rolle kann einen Rollkontakt zwischen zwei Teilen herstellen, die sich relativ zueinander bewegen müssen.
Im Vergleich zum direkten Gleitkontakt kann der Rollkontakt die Art und Weise verändern, wie mit dem Widerstand innerhalb der Baugruppe umgegangen wird. Dies kann nützlich sein, wenn eine Bewegung regelmäßig wiederholt wird.
Führen eines beweglichen Abschnitts
Eine Rolle kann auch dabei helfen, eine bewegliche Komponente auf ihrem vorgesehenen Weg zu halten.
Diese Art der Anordnung kann dort gefunden werden, wo ein Rahmenabschnitt, ein Stützteil oder ein anderes Strukturelement bewegt werden muss, während es gleichzeitig mit einer Führungsfläche ausgerichtet bleibt.
Kontrollierten Kontakt aufrechterhalten
Bei einigen Mechanismen hält die Rolle zwei Komponenten in kontrolliertem Kontakt, wenn die Struktur ihre Position ändert.
Dann kommt es auf die Form der Walze und ihre Montageposition an. Wenn beides nicht geeignet ist, kann der Kontakt während der Bewegung ungleichmäßig werden.
Arbeiten als Teil einer rotierenden Versammlung
In Kombination mit einem Lager und einer Welle wird eine Rolle zu einem Teil einer kompletten rotierenden Baugruppe.
Die äußere Rolle ist sichtbar, aber die interne Lageranordnung ist ebenso wichtig für die Leistung der Komponente.
Warum ist das Lager wichtig?
Eine Rolle und ein Lager sind oft eng miteinander verbunden.
Die Rolle sorgt für die äußere Drehstruktur, während das Lager eine kontrollierte Drehung um die Welle oder Achse ermöglicht. Die Passung zwischen diesen Teilen muss dem verfügbaren Einbauraum und der Bewegung des Mechanismus entsprechen.
Möglicherweise müssen mehrere Faktoren überprüft werden:
- Lager position
- Wellenanordnung
- Verfügbarer Platz
- Rollenstruktur
- Montagemethode
- Erwartete Bewegung
- Betriebsumgebung
Dies ist insbesondere bei kompakten Faltmechanismen wichtig.
Möglicherweise ist rund um die Rollenbaugruppe nur sehr wenig Platz vorhanden, sodass das Lager nicht einfach ausgewählt werden kann, nachdem bereits alles andere entworfen wurde.
Ein praktischerer Ansatz besteht darin, Rolle und Lager bereits in der frühen Entwicklungsphase gemeinsam zu betrachten.
Wie wirkt sich das Rollenprofil auf die Bewegung aus?
Die äußere Form einer Walze bestimmt, wie sie mit der sie umgebenden Oberfläche interagiert.
Eine Walze mit einer relativ flachen Kontaktfläche verhält sich anders als eine Walze mit einer Nut, Kante oder einem anders geformten Profil.
Das Profil kann Folgendes beeinflussen:
- Kontaktposition
- Anleitung
- Stabilität
- Bewegungsrichtung
- Oberflächeninteraktion
- Verfügbarer Spielraum
Bei einem Klappmechanismus hängt das richtige Profil davon ab, was die Walze tatsächlich tut.
Wenn es einen beweglichen Abschnitt trägt, muss seine Kontaktfläche dieser Bewegung entsprechen. Wenn es einem Leitfaden folgt, muss das Profil möglicherweise mit der Leitfadenstruktur zusammenarbeiten.
Aus diesem Grund kann es manchmal zu unerwarteten Problemen führen, wenn einfach eine Walze durch eine andere ersetzt wird, die ähnlich aussieht.
Was passiert mit der Rolle, wenn der Rahmen zusammengeklappt wird?
Der Faltvorgang ist ein wichtiger Teil des Designs.
Wenn der Wagen geöffnet ist, hat die Walze möglicherweise viel Platz um sie herum. Wenn sich der Rahmen zu falten beginnt, ändert sich die Position der Rolle relativ zu benachbarten Komponenten.
Es könnte sich nähern an:
- Rahmenrohre
- Scharniere
- Klammern
- Wellen
- Stützarme
- Andere bewegliche Komponenten
Die Rolle benötigt daher während der gesamten Bewegung genügend Spielraum.
Es reicht nicht aus, nur die Offenstellung zu prüfen.
Eine Komponente, die im Normalbetrieb richtig passt, kann bei teilweise zusammengeklapptem Rahmen ein anderes Teil berühren. In manchen Fällen können bereits kleine Eingriffe den Faltvorgang beeinträchtigen.
Aus diesem Grund sollte die Rolle überprüft werden, während sich der Mechanismus über seinen gesamten Betätigungsweg bewegt.
Spielt die Außenumgebung eine Rolle?
Ja, insbesondere wenn die Walze der Umgebung ausgesetzt ist.
Outdoor-Geräte können Staub, Schmutz, Feuchtigkeit, Gras, losen Partikeln und wechselnden Wetterbedingungen ausgesetzt sein. Das tatsächliche Ausmaß der Exposition hängt davon ab, wie und wo der Wagen verwendet wird.
Daher muss die Rollenbaugruppe möglicherweise im Hinblick auf Folgendes berücksichtigt werden:
- Feuchtigkeit
- Staub und Schmutz
- Oberflächenverschmutzung
- Reinigung
- Lagerbedingungen
- Häufigkeit der Bewegung
An eine Walze, die in einer relativ sauberen Umgebung verwendet wird, können andere Anforderungen gestellt werden als an eine Walze, die regelmäßig auf Gartenwegen oder anderen Außenflächen eingesetzt wird.
Gleiches gilt für die Lageranordnung.
Wenn Rolle und Lager als komplette Baugruppe betrachtet werden, können die Umgebungsbedingungen bereits früher im Konstruktionsprozess berücksichtigt werden.
Wie wirkt sich die Montagemethode auf die Walze aus?
Eine Walze benötigt eine stabile Verbindung mit der umgebenden Struktur.
Die Montageart bestimmt, wo die Rolle sitzt, wie sie sich dreht und wie Kräfte in den Rahmen übertragen werden.
Eine schmale Halterung kann den verfügbaren Platz einschränken. Eine bestimmte Wellenposition kann eine bestimmte Lageranordnung erfordern. Ein Klappgelenk kann auch die Montagemöglichkeit der Walze einschränken.
Dies bedeutet, dass Hersteller die Montagestruktur überprüfen sollten, bevor sie sich für eine Standardkomponente entscheiden.
Nützliche Informationen können sein:
- Montageort
- Halterungsstruktur
- Wellenposition
- Verfügbarer Spielraum
- Kontaktfläche
- Bewegungsrichtung
- Klappweg
Anhand dieser Angaben kann festgestellt werden, ob eine vorhandene Walze zum Mechanismus passt oder ob ein geändertes Design in Betracht gezogen werden sollte.
Warum sollten Walze und Rahmen gemeinsam entwickelt werden?
Es ist verlockend, zuerst eine Walze auszuwählen und anschließend an der umgebenden Struktur zu arbeiten.
Dieser Ansatz kann schwierig werden, wenn der Mechanismus kompakt ist.
Durch eine Änderung am Rahmen kann sich der verfügbare Platz der Walze verändern. Das Verschieben der Halterung kann sich auf die Wellenposition auswirken. Durch Ändern des Faltwinkels kann die Walze näher an ein anderes Bauteil heranrücken.
Die Beziehung funktioniert in beide Richtungen.
Eine Rolle kann das Rahmendesign beeinflussen, während der Rahmen der Rolle Einschränkungen auferlegen kann.
Für die OEM-Entwicklung ist es oft praktischer, diese Komponenten von Anfang an gemeinsam zu betrachten.
Dies ist besonders nützlich, wenn das Produkt eine ungewöhnliche Faltstruktur oder einen begrenzten Installationsraum aufweist.
Wann ist ein maßgeschneiderter Roller eine Überlegung wert?
Eine Standardrolle kann geeignet sein, wenn Profil, Lageranordnung und Montagestruktur bereits zur Anwendung passen.
Einige Mechanismen bieten diese Flexibilität jedoch nicht.
Eine kundenspezifische Walze kann in Betracht gezogen werden, wenn der Hersteller Folgendes umgehen muss:
- Begrenzter Installationsraum
- Eine ungewöhnliche Montagekonstruktion
- Eine bestimmte Wellenanordnung
- Ein bestimmtes Kontaktprofil
- Bestehende Lageranforderungen
- Klappfreiraum
- Eine nicht standardmäßige Führungsstruktur
Anpassung bedeutet nicht immer, dass die gesamte Komponente neu gestaltet werden muss.
Abhängig von der Anwendung kann sich die Entwicklung auf den Rollenkörper, den Montageabschnitt, die Lageranordnung oder einen anderen Teil der Baugruppe konzentrieren.
Wichtig ist, dass das Bauteil um die tatsächlichen mechanischen Anforderungen herum entwickelt wird.
Welche Informationen sollten für die kundenspezifische Entwicklung bereitgestellt werden?
Eine klare Beschreibung der Anwendung kann die Kommunikation erheblich erleichtern.
Hersteller können Folgendes bereitstellen:
Produktzeichnungen
Zeichnungen helfen dabei, den verfügbaren Installationsbereich und die Beziehung zwischen der Walze und den umgebenden Komponenten darzustellen.
Vorhandene Beispiele
Wenn eine Walze bereits im Einsatz ist, kann die Zusendung eines Musters das Verständnis für deren Aufbau und Einbauweise erleichtern.
Fotos
Fotos of the complete mechanism can show details that may not be obvious from a basic drawing.
Bewegungsinformationen
Der Lieferant sollte verstehen, wie sich die Walze im Normalbetrieb und beim Zusammenklappen bewegt.
Lageranforderungen
Liegt bereits eine bestimmte Lageranordnung vor, sollte diese in die Diskussion einbezogen werden.
Umgebungsbedingungen
Informationen über Außeneinwirkung, Staub, Feuchtigkeit und allgemeine Arbeitsbedingungen können ebenfalls als Leitfaden für die Komponentenkonstruktion dienen.
Je vollständiger die Informationen sind, desto weniger Rätselraten sind während der Entwicklung erforderlich.
Warum sind Probentests wichtig?
Eine Walze mag auf einer Zeichnung passend aussehen, sich aber nach der Installation anders verhalten.
Die tatsächliche Montage bringt Faktoren mit sich, die anhand der Komponente allein schwer zu beurteilen sind.
Die Walze interagiert mit:
- Lager
- Welle
- Halterung
- Rahmen
- Führungsfläche
- Andere bewegliche Teile
Der Klappmechanismus fügt eine weitere Variable hinzu, da sich die relative Position dieser Teile während des Betriebs ändert.
Beispieltests können dabei helfen, Probleme zu erkennen wie:
- Unzureichender Abstand
- Unerwarteter Kontakt
- Schlechte Ausrichtung
- Ungleichmäßige Bewegung
- Übermäßiger Widerstand
- Inkompatible Montage
Das Testen der tatsächlichen Baugruppe gibt Herstellern die Möglichkeit, Anpassungen vorzunehmen, bevor sie mit der größeren Produktion beginnen.
Was sollte beim Testen überprüft werden?
Der Test sollte über die bloße Prüfung, ob sich die Walze dreht, hinausgehen.
Eine praktische Überprüfung kann mehrere Phasen umfassen.
Überprüfen Sie die Normalposition
Stellen Sie sicher, dass die Rolle richtig sitzt und ausgerichtet ist, wenn der Wagen geöffnet ist.
Überprüfen Sie die Faltbewegung
Bewegen Sie den Rahmen über seinen gesamten Faltweg und achten Sie auf Störungen.
Überprüfen Sie den Montagebereich
Achten Sie auf Bewegung zwischen Rolle, Welle, Lager und Halterung.
Überprüfen Sie verschiedene Oberflächen
Wenn das Produkt für den Außenbereich vorgesehen ist, kann ein Test auf repräsentativen Oberflächen nützlichere Informationen liefern als ein Test nur auf einem glatten Werkstattboden.
Überprüfen Sie die wiederholte Bewegung
Durch wiederholtes Öffnen, Schließen und Bewegen können Probleme aufgedeckt werden, die bei einem kurzen ersten Test möglicherweise nicht auftreten.
Der Zweck des Tests besteht nicht nur darin, zu bestätigen, dass die Walze funktioniert. Es soll bestätigt werden, dass die gesamte Baugruppe wie vorgesehen funktioniert.
Kann eine Rolle an ein vorhandenes Lager angepasst werden?
In einigen Anwendungen kann die vorhandene Lageranordnung bereits durch das Produktdesign bestimmt sein.
Dadurch können besondere Anforderungen an den Walzenkörper gestellt werden.
Anstatt die gesamte Baugruppe zu ändern, kann die Rolle je nach mechanischen Anforderungen möglicherweise um die vorhandene Lager- und Montagestruktur herum entwickelt werden.
Dieser Ansatz kann nützlich sein, wenn ein Hersteller bereits über ein etabliertes Rahmen- oder Wellendesign verfügt, aber eine Walze mit einem anderen Außenprofil oder einer anderen Installationsanordnung benötigt.
Die Machbarkeit hängt von der tatsächlichen Struktur ab, daher sind Zeichnungen oder Muster bei der Erstbesprechung hilfreich.
Was unterscheidet die Entwicklung nicht standardmäßiger Walzen?
Eine Standardkomponente ist im Allgemeinen für gängige Anwendungen konzipiert.
Eine nicht standardmäßige Komponente geht von den Anforderungen eines bestimmten Mechanismus aus.
Dies erfordert möglicherweise mehr Kommunikation während der Entwicklung, da der Hersteller Folgendes verstehen muss:
- Wie die Komponente installiert wird
- Was es kontaktiert
- Wie es sich bewegt
- Welcher Platz ist verfügbar?
- Welche Lageranordnung ist erforderlich
- Welche Umgebungsbedingungen gelten?
Der Entwicklungsprozess kann die Prüfung von Zeichnungen, die Herstellung von Mustern, Tests und Anpassungen umfassen, bevor die endgültige Komponente bestätigt wird.
Für Hersteller mit einer ungewöhnlichen Faltstruktur kann dies mehr Flexibilität bieten als der Versuch, das gesamte Produkt um eine vorhandene Komponente herum anzupassen.
Wie können Hersteller die Rollenentwicklung vereinfachen?
Ein paar einfache Schritte können den Prozess effizienter gestalten.
Beginnen Sie mit dem Mechanismus.
Beginnen Sie nicht mit der Frage, welche Walze verfügbar ist. Identifizieren Sie zunächst, was die Walze tun muss.
Überprüfen Sie dann den Installationsbereich, den Bewegungsweg, die Lageranordnung und die Umgebungsbedingungen.
Anschließend prüfen Sie, ob ein Standardbauteil geeignet ist.
Ist dies nicht der Fall, können die bereits gesammelten Informationen als Grundlage für ein individuelles Design verwendet werden.
Eine praktische Entwicklungssequenz ist:
- Definieren Sie die Funktion der Walze.
- Sehen Sie sich den vollständigen Mechanismus an.
- Überprüfen Sie den Montagebereich.
- Identifizieren Sie die Lager- und Wellenanordnung.
- Überprüfen Sie die Faltbewegung.
- Berücksichtigen Sie das Arbeitsumfeld.
- Bewerten Sie eine Standardkomponente.
- Entwickeln Sie bei Bedarf ein individuelles Design.
- Testen Sie die komplette Baugruppe.
- Bestätigen Sie die endgültige Struktur vor der Produktion.
Dadurch bleibt der Entwicklungsprozess auf die eigentliche Anwendung fokussiert.
Zusammenarbeit mit einem Lager- und Rollenhersteller
Für Hersteller, die faltbare Outdoor-Ausrüstung entwickeln, kann die Komponentenentwicklung mehr umfassen als die Auswahl eines vorhandenen Teils aus einem Katalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) ist auf Miniatur- und mittelgroße Lager, nicht standardmäßige Lager, Riemenscheibensysteme sowie kundenspezifische Lager- und Rollenkomponenten für verschiedene mechanische Anwendungen spezialisiert.
Bei einem Faltmechanismus kann sich die Entwicklungsdiskussion auf die Beziehung zwischen Rolle, Lager, Welle, Montagestruktur und umgebendem Rahmen konzentrieren. Zeichnungen, Muster und Anwendungsinformationen können dabei helfen, herauszufinden, was die Komponente leisten muss, bevor ein Entwurf finalisiert wird.
Dieser Ansatz ist besonders relevant, wenn der Mechanismus nur über begrenzten Platz verfügt oder nicht zu einer herkömmlichen Komponentenanordnung passt.
Eine praktische Checkliste für Faltmechanismen
Bevor Hersteller eine Rollenbaugruppe genehmigen, können sie Folgendes überprüfen:
- Was ist die eigentliche Funktion der Walze?
- Welche Oberfläche oder Komponente berührt es?
- Wie bewegt es sich im Betrieb?
- Wie verändert sich seine Position, wenn der Rahmen zusammengeklappt wird?
- Ist während der gesamten Bewegung genügend Spielraum vorhanden?
- Passt das Lager zur vorgesehenen Baugruppe?
- Ist die Wellenanordnung passend?
- Bietet die Montagekonstruktion ausreichend Halt?
- Wird die Walze im Freien Staub oder Feuchtigkeit ausgesetzt sein?
- Wurde die komplette Baugruppe getestet?
- Würde eine angepasste Komponente die Entwicklung des Mechanismus erleichtern?
Diese Fragen konzentrieren sich auf das gesamte mechanische System und nicht auf eine isolierte Komponente.
Rollen mögen im Vergleich zum Rahmen eines klappbaren Outdoor-Wagens klein sein, ihre Funktion kann jedoch eng mit der Bewegung des gesamten Mechanismus verknüpft sein.
Das Rollenprofil bestimmt, wie es eine Oberfläche berührt. Das Lager unterstützt die Rotation. Der Schaft und die Halterung halten die Baugruppe in Position. Der Rahmen steuert, wie sich die Komponente bewegt, insbesondere wenn der Wagen zusammengeklappt ist.
Die Außenbedingungen sind ein weiterer Aspekt.
Für Hersteller ist daher der Mechanismus selbst der sinnvolle Ausgangspunkt. Sobald die Bewegung, die Montagestruktur, die Lageranordnung, das Spiel und die Arbeitsumgebung verstanden sind, fällt es viel einfacher zu entscheiden, ob eine Standardrolle geeignet ist oder ob eine kundenspezifische Komponente entwickelt werden sollte.
Bei Anwendungen, bei denen der Platz begrenzt ist oder die Faltstruktur ungewöhnlich ist, kann die Zusammenarbeit mit einem Hersteller, der Rollen- und Lagerkomponenten rund um den eigentlichen Mechanismus entwickeln kann, den Designprozess flexibler und einfacher zu testen machen.
