Lagerscheibentypen: Ein vollständiger Vergleichs- und Auswahlleitfaden

Lagerrollen spielen in modernen mechanischen Systemen eine entscheidende Rolle, indem sie eine reibungslose Kraftübertragung, präzise Bewegungssteuerung und zuverlässige Lasthandhabung gewährleisten. Im Gegensatz zu herkömmlichen Riemenscheiben, die ausschließlich auf der Rillenkonstruktion basieren, verfügen Lagerriemenscheiben über ein Wälzlager im Kern. Diese Kombination reduziert die Reibung erheblich, verbessert die Rotationseffizienz und verlängert die Lebensdauer des gesamten Systems.

In Fördersystemen minimieren Lagerrollen den Verschleiß der Riemen und sorgen gleichzeitig für eine genaue Ausrichtung, was Ausfallzeiten und Energieverbrauch reduziert. In CNC-Maschinen und Automatisierungsgeräten erhöhen sie die Präzision, indem sie eine stabile Linear- oder Rotationsführung bieten und so eine konstante Leistung auch bei Hochgeschwindigkeits- oder Dauerbetrieb ermöglichen. In Hochleistungsindustrien wie dem Bergbau, der Landwirtschaft und dem Baugewerbe verbessern Lagerscheiben die Lastverteilung und stellen sicher, dass Maschinen unter anspruchsvollen Bedingungen ohne vorzeitigen Ausfall betrieben werden können.

Die Bedeutung von Lagerrollen geht über die technische Leistung hinaus; Sie wirken sich auch auf Kosteneffizienz und Sicherheit aus. Durch die Verringerung der Reibung und des mechanischen Widerstands reduzieren sie den Stromverbrauch und die Wärmeentwicklung, was zu niedrigeren Betriebskosten führt. Gleichzeitig werden durch einen reibungsloseren Betrieb Vibrationen und Geräusche verringert, was nicht nur die Ausrüstung schützt, sondern auch eine sicherere und komfortablere Arbeitsumgebung schafft.

Da die Industrie zunehmend nach leistungsstarken und wartungsarmen Lösungen verlangt, sind Lagerriemenscheiben zu einem grundlegenden Bestandteil der mechanischen Konstruktion geworden. Sie stellen die Balance zwischen technischer Präzision, Langlebigkeit und Energieeffizienz dar – Eigenschaften, die im heutigen wettbewerbsintensiven Industrieumfeld von entscheidender Bedeutung sind.

Was ist eine Lagerrolle?

Eine Lagerriemenscheibe ist eine spezielle Riemenscheibe, die mit einem internen Wälzlager ausgestattet ist, das es der Riemenscheibe ermöglicht, sich mit minimaler Reibung um ihre Achse zu drehen. Strukturell besteht es aus drei Hauptteilen:

Riemenscheibennut – die Schiene oder der Kanal (V-förmig, U-förmig, flach oder rund), der einen Riemen, ein Seil oder ein Kabel führt.
Lagerkern – typischerweise ein Rillenkugellager, Nadellager oder Rollenlager, das eine gleichmäßige Drehung mit geringem Widerstand ermöglicht.
Riemenscheibenmaterial – üblicherweise Edelstahl, Aluminium oder technische Kunststoffe, ausgewählt nach Lastanforderungen, Umgebungsbedingungen und Kostenerwägungen.

Was sind die verschiedenen Arten von Lagerrollen?

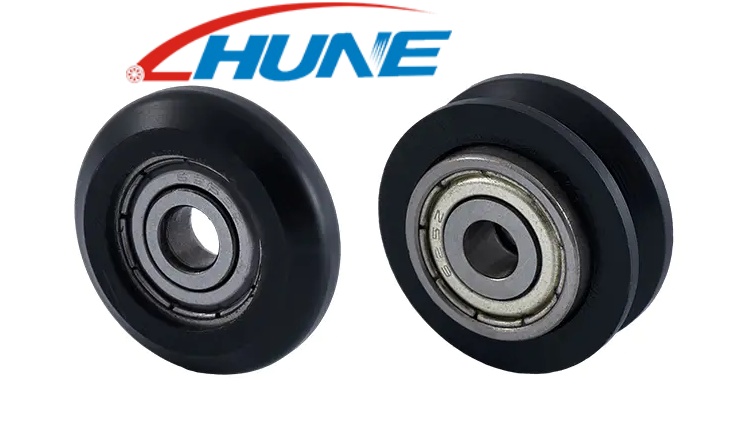

1. V-förmige Lagerrolle
Der V-förmige Lagerrolle verfügt über eine Nut mit abgewinkelten Seiten, die typischerweise zwischen 60° und 90° liegen und dafür sorgen, dass Riemen oder Kabel sicher an Ort und Stelle bleiben. Dieses Design verbessert die Ausrichtung, reduziert den Schlupf und verteilt die Last gleichmäßig auf der Riemenscheibenoberfläche. V-förmige Riemenscheiben werden häufig in Förderbändern, CNC-Maschinen, Aufzügen und Fitnessgeräten eingesetzt, bei denen eine präzise Riemenführung von entscheidender Bedeutung ist.

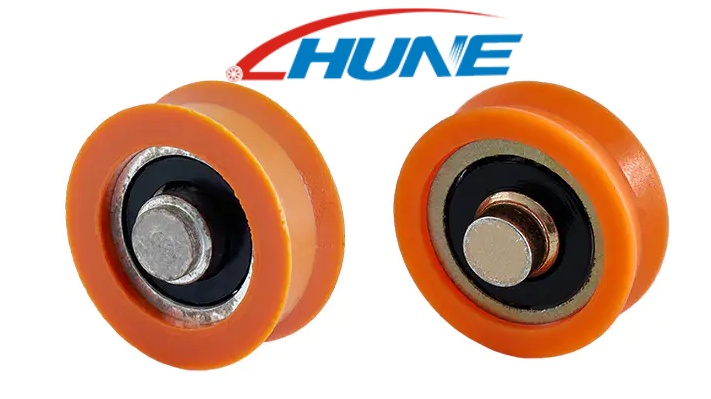

2. U-förmige Lagerrolle
Der U-förmige Riemenscheibe verfügt über eine abgerundete Nut, die Seilen, Kabeln oder Rundriemen sanften Halt bietet. Sein Design minimiert Verschleiß und Reibung und bietet eine sanftere Führung als schärfere Rillen. U-förmige Rollen eignen sich ideal für Drahtseilsysteme, Schiebetüren, Vorhangschienen und andere Anwendungen, die eine stabile und dennoch flexible Handhabung erfordern.

3. Flachlager-Riemenscheibe
Flache Riemenscheiben bestehen aus einer glatten, nicht gerillten Oberfläche, wodurch sie vielseitig einsetzbar und einfach herzustellen sind. Sie eignen sich für Flachriemen oder Bänder, bieten aber im Vergleich zu V- oder U-förmigen Ausführungen weniger Halt. Flache Riemenscheiben werden häufig in leichten Förderbändern, Textilmaschinen und Kleingeräten eingesetzt, bei denen keine hohe Präzision oder schwere Lasten erforderlich sind.

4. Runde Lagerrolle
Der round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. Kundenspezifische und spezielle Lagerscheiben
Für Anwendungen mit besonderen Anforderungen werden kundenspezifische Lagerscheiben so konzipiert, dass sie bestimmte Last-, Geschwindigkeits- oder Umgebungsbedingungen erfüllen. Hersteller bieten OEM/ODM-Lösungen an, die Modifikationen der Nutgeometrie, des Lagertyps und der Materialauswahl ermöglichen. Speziallagerriemenscheiben sind in der Hochgeschwindigkeitsrobotik, in medizinischen Präzisionsgeräten, in Hochleistungsindustriemaschinen sowie in Außen- oder rauen Umgebungen üblich. Zu den Innovationen gehören leichte Verbundwerkstoffe, abgedichtete oder abgeschirmte Lager, geräuscharme Konstruktionen und umweltfreundliche Materialien zur Verbesserung von Leistung, Haltbarkeit und Nachhaltigkeit.

Wie vergleichen sich verschiedene Lagerscheibentypen?

V-förmige Lagerrolle

Designmerkmale
Riemenscheiben mit V-förmigem Lager verfügen über eine abgewinkelte Nut, typischerweise zwischen 60° und 90°, um die Riemen fest an Ort und Stelle zu halten. Die Geometrie gewährleistet einen starken Kontakt mit dem Band und reduziert seitliche Bewegungen und Schlupf.

Vorteile

Hervorragende Riemenausrichtung und Griffigkeit
Hohe Effizienz bei der Kraftübertragung
Reduzierter Riemenverschleiß durch stabilen Eingriff
Geeignet für Hochgeschwindigkeits- und Hochlastanwendungen

Einschränkungen und Anwendungen

Bei falscher Ausrichtung kann es zu einer seitlichen Belastung der Riemen kommen
Nicht ideal für sehr dicke oder flexible Seile
Wird häufig in Fördersystemen, CNC-Maschinen, Aufzügen und Fitnessgeräten verwendet

U-förmige Lagerrolle

Designmerkmale
Der U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

Vorteile

Stabile Führung für Kabel und Seile
Reduzierte Reibung und Verformung
Leiser Betrieb, geeignet für sensible Anwendungen

Einschränkungen und Anwendungen

Weniger geeignet für Flachriemen oder den Betrieb mit sehr hohen Geschwindigkeiten
Weit verbreitet in Drahtseilhebesystemen, Schiebetüren, Vorhangschienen und kleinen Förderbändern

Flache Lagerrolle

Designmerkmale
Flache Riemenscheiben bestehen aus einer glatten Oberfläche ohne Rillen und bieten eine einfache und vielseitige Lösung für Flachriemen und Bänder.

Vorteile

Äußerst vielseitig und kompatibel mit mehreren Riementypen
Einfach herzustellen und zu warten
Leicht und kostengünstig

Einschränkungen und Anwendungen

Begrenzter Halt, höhere Rutschgefahr
Nicht ideal für Systeme mit hohem Drehmoment oder Präzisionsantrieb
Häufig in leichten Förderbändern, Textilmaschinen und Haushaltsgeräten

Runde Lagerrolle

Designmerkmale
Runde Riemenscheiben verfügen über eine kreisförmige Nut, die auf den Durchmesser von Rundriemen oder -schnüren abgestimmt ist. Dies gewährleistet ein gleichmäßiges Einrasten und eine sanfte Drehung mit geringem Widerstand.

Vorteile

Reibungsloser Betrieb bei leichter bis mittlerer Belastung
Kompaktes Design, geeignet für Anwendungen mit begrenztem Platzangebot
Reduzierter Verschleiß bei Rundriemen

Einschränkungen und Anwendungen

Nicht ideal für Flachriemen oder schwere Einsätze
Wird häufig in Bürogeräten, Kompaktförderern und Automatisierungssystemen verwendet

Kundenspezifische und spezielle Lagerrollen

Designmerkmale
Kundenspezifische Lagerriemenscheiben sind so konzipiert, dass sie spezifische Betriebsanforderungen erfüllen, einschließlich Last, Geschwindigkeit, Umgebung oder Riementyp. Mit OEM/ODM-Services können Hersteller maßgeschneiderte Lösungen anbieten.

Vorteile

Optimiert für spezifische industrielle Anforderungen
Kann abgedichtete oder abgeschirmte Lager für raue Umgebungen integrieren
Optionen für leichte, leise oder umweltfreundliche Materialien

Anwendungen und Innovationen

Hochgeschwindigkeitsrobotik, medizinische Präzisionsgeräte, schwere Industriemaschinen
Im Freien oder in staubigen Umgebungen mit speziellen Schutzbeschichtungen
Nachhaltige Designs aus recycelbaren oder Verbundmaterialien

Wichtige Faktoren, die bei der Auswahl einer Lagerriemenscheibe zu berücksichtigen sind

Tragfähigkeit
Der bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

Betriebsgeschwindigkeit
Hochgeschwindigkeitsanwendungen erfordern Riemenscheiben, die ihre Stabilität aufrechterhalten und gleichzeitig die Wärmeentwicklung und Reibung minimieren. Das Design der Riemenscheibe, die Rillengeometrie und der Lagertyp beeinflussen alle die maximale Betriebsgeschwindigkeit. Die Auswahl einer Riemenscheibe, die für die Geschwindigkeit Ihres Systems ausgelegt ist, gewährleistet einen reibungslosen und sicheren Betrieb.

Lärm- und Vibrationskontrolle
Übermäßige Geräusche und Vibrationen können auf eine Fehlausrichtung oder eine ineffiziente Kraftübertragung hinweisen. Lagerscheiben mit präzisionsgefertigten Rillen und hochwertigen Lagern reduzieren Betriebsgeräusche und Vibrationen und schaffen so eine sicherere und komfortablere Arbeitsumgebung. Dies ist besonders wichtig für Innenmaschinen, Haushaltsgeräte und Präzisionsgeräte.

Haltbarkeit und Lebensdauer
Materialqualität, Lagertyp und Konstruktion wirken sich alle auf die Lebensdauer einer Riemenscheibe aus. Zur Verbesserung der Haltbarkeit werden häufig Edelstahl, Aluminiumlegierungen und verstärkte Kunststoffe verwendet. Abgedichtete oder abgeschirmte Lager können auch die Lebensdauer verlängern, indem sie eine Kontamination durch Staub, Feuchtigkeit oder Schmutz verhindern.

Umgebungsbedingungen (Staub, Wasser, Temperatur)
Der operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

Kosten-Leistungs-Verhältnis
Obwohl Hochleistungs-Riemenscheiben oft einen hohen Preis haben, ist die Auswahl einer Riemenscheibe, die ein ausgewogenes Verhältnis von Kosten und Funktionalität bietet, von entscheidender Bedeutung. Eine Überspezifikation kann die Kosten unnötig erhöhen, während eine Unterspezifikation das Risiko häufiger Wartung und Betriebsausfallzeiten birgt. Berücksichtigen Sie bei Ihrer Entscheidung die Gesamtbetriebskosten, einschließlich Wartung und Austausch.

Warum sollten Sie sich für Hune Pulley entscheiden?

Zhejiang Huaneng Micro Bearing Co., Ltd. ist auf die Herstellung hochwertiger Miniaturlager, mittelgroßer Lager, nicht standardmäßiger kundenspezifischer Lager und einer breiten Palette von Hardware-Riemenscheiben spezialisiert. Ihr Produktportfolio umfasst Spritzguss-Umlenkrollen, Hängerollen und andere spezielle Riemenscheibenserien für verschiedene industrielle Anwendungen.

Hune Pulley-Produkte werden häufig verwendet in:

Haushaltsgeräte – Gewährleistung des reibungslosen Betriebs und der langfristigen Zuverlässigkeit von Motoren, Ventilatoren und Haushaltsgeräten
Türen und Fenster – sorgen für eine leise, stabile und effiziente Bewegung der Schiebe- und Rollmechanismen
Mechanische Ausrüstung – zur Unterstützung von Industrieförderern, Automatisierungssystemen und leichten Maschinen

Warum sich Hune Pulley auszeichnet:

Fachwissen über kundenspezifische und nicht standardmäßige Riemenscheibenlösungen, die auf spezifische Branchenanforderungen zugeschnitten sind
Engagement für langlebige Materialien und Präzisionslager für eine längere Lebensdauer
Globale Anwendbarkeit in verschiedenen Industrie-, Gewerbe- und Wohnumgebungen
OEM/ODM-Fähigkeiten zur Unterstützung spezialisierter und innovativer Designs

Die Wahl von Hune Pulley gewährleistet zuverlässige Leistung, reduzierten Wartungsaufwand und eine langlebige Lösung für eine Vielzahl industrieller und häuslicher Anwendungen.
